Термоусадочный патрон для станков В данный вспомогательный инструмент можно зажимать инструменты из твердых сплавов и даже из нержавеющей стали

Термоусадочный патрон для станков В данный вспомогательный инструмент можно зажимать инструменты из твердых сплавов и даже из нержавеющей стали

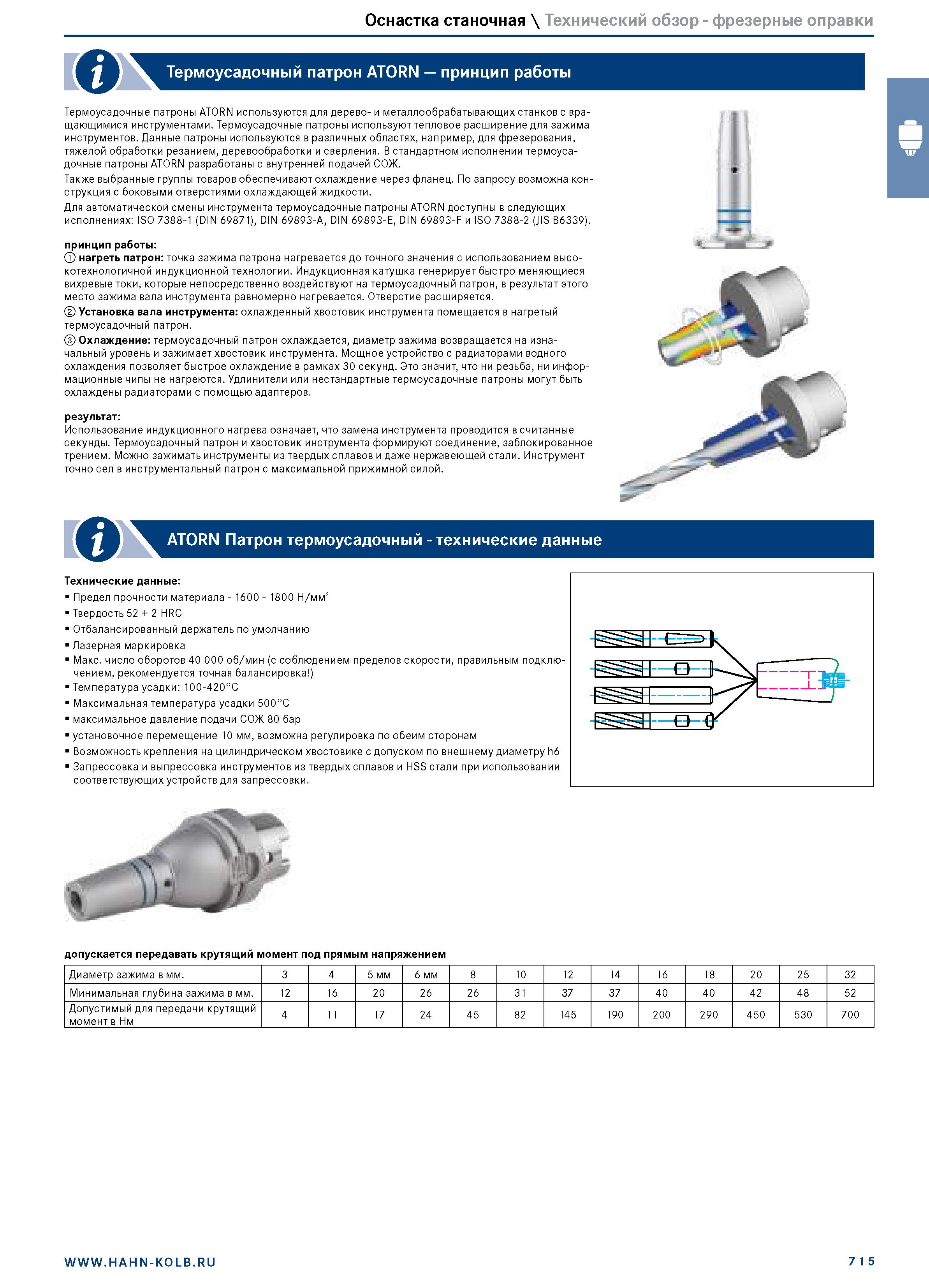

Термоусадочный патрон для станков В данный вспомогательный инструмент можно зажимать инструменты из твердых сплавов и даже из нержавеющей стали _ хвостовик инструмента формируют соединение заблокированное трением Оснастка станочная \ Технический обзор - фрезерные оправки Ш Термоусадочный патрон ATORN принцип работы Термоусадочные патроны ATORN используются для дерево- и металлообрабатывающих станков с вращающимися инструментами. Термоусадочные патроны используют тепловое расширение для зажима инструментов. Данные патроны используются в различных областях, например, для фрезерования, тяжелой обработки резанием, деревообработки и сверления. В стандартном исполнении термоусадочные патроны ATORN разработаны с внутренней подачей СОЖ. Также выбранные группы товаров обеспечивают охлаждение через фланец. По запросу возможна конструкция с боковыми отверстиями охлаждающей жидкости. Для автоматической смены инструмента термоусадочные патроны ATORN доступны в следующих исполнениях: ISO 7388-1 (DIN 69871), DIN 69893-A, DIN 69893-E, DIN 69893-F и ISO 7388-2 (JIS B6339). принцип работы: 0 нагреть патрон: точка зажима патрона нагревается до точного значения с использованием высокотехнологичной индукционной технологии. Индукционная катушка генерирует быстро меняющиеся вихревые токи, которые непосредственно воздействуют на термоусадочный патрон, в результат этого место зажима вала инструмента равномерно нагревается. Отверстие расширяется. Установка вала инструмента: охлажденный хвостовик инструмента помещается в нагретый термоусадочный патрон. Охлаждение: термоусадочный патрон охлаждается, диаметр зажима возвращается на изначальный уровень и зажимает хвостовик инструмента. Мощное устройство с радиаторами водного охлаждения позволяет быстрое охлаждение в рамках 30 секунд. Это значит, что ни резьба, ни информационные чипы не нагреются. Удлинители или нестандартные термоусадочные патроны могут быть охлаждены радиаторами с помощью адаптеров. результат: Использование индукционного нагрева означает, что замена инструмента проводится в считанные секунды. Термоусадочный патрон и хвостовик инструмента формируют соединение, заблокированное трением. Можно зажимать инструменты из твердых сплавов и даже нержавеющей стали. Инструмент точно сел в инструментальный патрон с максимальной прижимной силой. QH ATORN Патрон термоусадочный - технические данные Технические данные: Предел прочности материала - 1600 - 1800 Н/мм2 Твердость 52 + 2 HRC Отбалансированный держатель по умолчанию Лазерная маркировка Макс. число оборотов 40 000 об/мин (с соблюдением пределов скорости, правильным подключением, рекомендуется точная балансировка ) Температура усадки: 100-420°C Максимальная температура усадки 500°C максимальное давление подачи СОЖ 80 бар установочное перемещение 10 мм, возможна регулировка по обеим сторонам Возможность крепления на цилиндрическом хвостовике с допуском по внешнему диаметру h6 Запрессовка и выпрессовка инструментов из твердых сплавов и HSS стали при использовании соответствующих устройств для запрессовки. допускается передавать крутящий момент под прямым напряжением Диаметр зажима в мм. 3 4 5 мм 6 мм 8 10 12 14 16 18 20 25 32 Минимальная глубина зажима в мм. 12 16 20 26 26 31 37 37 40 40 42 48 52 Допустимый для передачи крутящий момент в Нм 4 11 17 24 45 82 145 190 200 290 450 530 700 7 1 5
