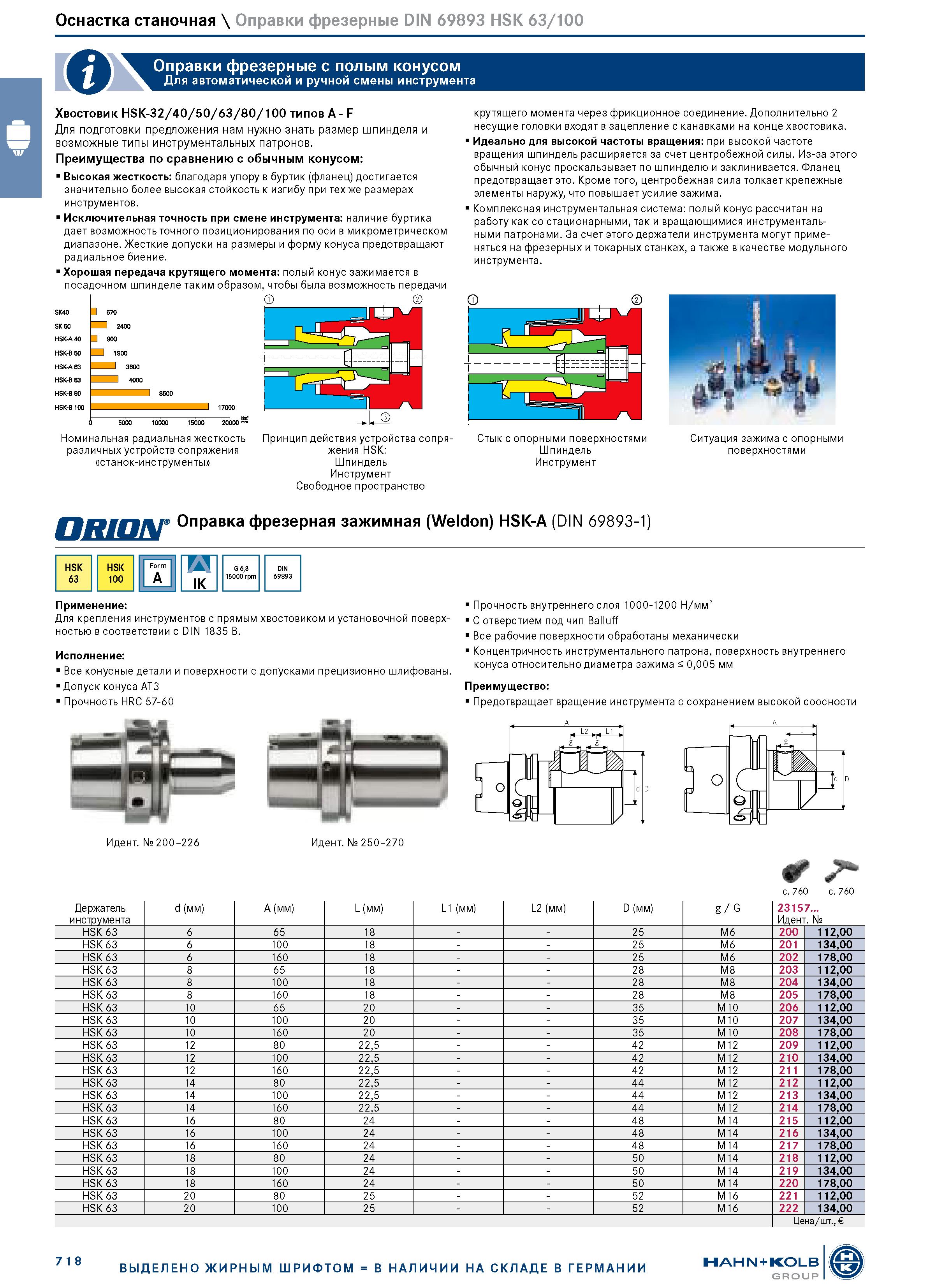

Оснастка станочная \ Оправки фрезерные DIN 69893 HSK 63/100 ков Оправки фрезерные с полым конусом Для автоматической и ручной смены инструмента Хвостовик HSK-32/40/50/63/80/100 типов A - F Для подготовки предложения нам нужно знать размер шпинделя и возможные типы инструментальных патронов. Преимущества по сравнению с обычным конусом: Высокая жесткость: благодаря упору в буртик (фланец) достигается значительно более высокая стойкость к изгибу при тех же размерах инструментов. Исключительная точность при смене инструмента: наличие буртика дает возможность точного позиционирования по оси в микрометрическом диапазоне. Жесткие допуски на размеры и форму конуса предотвращают радиальное биение. Хорошая передача крутящего момента: полый конус зажимается в посадочном шпинделе таким образом, чтобы была возможность передачи О SK40 SK50 HSK-A40 HSK-B 50 HSK-A63 HSK-B 63 HSK-В во HSK-B 100 1900 3600 4000 Номинальная радиальная жесткость различных устройств сопряжения станок-инструменты Принцип действия устройства сопряжения HSK: Шпиндель Инструмент Свободное пространство крутящего момента через фрикционное соединение. Дополнительно 2 несущие головки входят в зацепление с канавками на конце хвостовика. Идеально для высокой частоты вращения: при высокой частоте вращения шпиндель расширяется за счет центробежной силы. Из-за этого обычный конус проскальзывает по шпинделю и заклинивается. Фланец предотвращает это. Кроме того, центробежная сила толкает крепежные элементы наружу, что повышает усилие зажима. Комплексная инструментальная система: полый конус рассчитан на работу как со стационарными, так и вращающимися инструментальными патронами. За счет этого держатели инструмента могут применяться на фрезерных и токарных станках, а также в качестве модульного инструмента. Стык с опорными поверхностями Шпиндель Инструмент Ситуация зажима с опорными поверхностями авиш г Оправка фрезерная зажимная (Weldon) HSK-A (DIN 69893-1) HSK 63 HSK 100 IK G 6,3 15000 rpm Применение: Для крепления инструментов с прямым хвостовиком и установочной поверхностью в соответствии с DIN 1835 B. Исполнение: Все конусные детали и поверхности с допусками прецизионно шлифованы. Допуск конуса AT3 Прочность HRC 57-60 Идент. № 200-226 Идент. № 250-270 Прочность внутреннего слоя 1000-1200 Н/мм2 С отверстием под чип Balluff Все рабочие поверхности обработаны механически Концентричность инструментального патрона, поверхность внутреннего конуса относительно диаметра зажима 0,005 мм Преимущество: Предотвращает вращение инструмента с сохранением высокой соосности Держатель инструмента d (мм) A (мм) L (мм) L1 (мм) L2 (мм) D (мм) g / G 23157... Идент. № HSK 63 6 65 18 - - 25 M6 200 112,00 HSK 63 6 100 18 - - 25 M6 201 134,00 HSK 63 6 160 18 - - 25 M6 202 178,00 HSK 63 8 65 18 - - 28 M8 203 112,00 HSK 63 8 100 18 - - 28 M8 204 134,00 HSK 63 8 160 18 - - 28 M8 205 178,00 HSK 63 10 65 20 - - 35 M10 206 112,00 HSK 63 10 100 20 - - 35 M10 207 134,00 HSK 63 10 160 20 - - 35 M10 208 178,00 HSK 63 12 80 22,5 - - 42 M12 209 112,00 HSK 63 12 100 22,5 - - 42 M12 210 134,00 HSK 63 12 160 22,5 - - 42 M12 211 178,00 HSK 63 14 80 22,5 - - 44 M12 212 112,00 HSK 63 14 100 22,5 - - 44 M12 213 134,00 HSK 63 14 160 22,5 - - 44 M12 214 178,00 HSK 63 16 80 24 - - 48 M14 215 112,00 HSK 63 16 100 24 - - 48 M14 216 134,00 HSK 63 16 160 24 - - 48 M14 217 178,00 HSK 63 18 80 24 - - 50 M14 218 112,00 HSK 63 18 100 24 - - 50 M14 219 134,00 HSK 63 18 160 24 - - 50 M14 220 178,00 HSK 63 20 80 25 - - 52 M16 221 112,00 HSK 63 20 100 25 - - 52 M16 222 134,00 Цена/шт., 7 1 8 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP с. 760 с. 760
