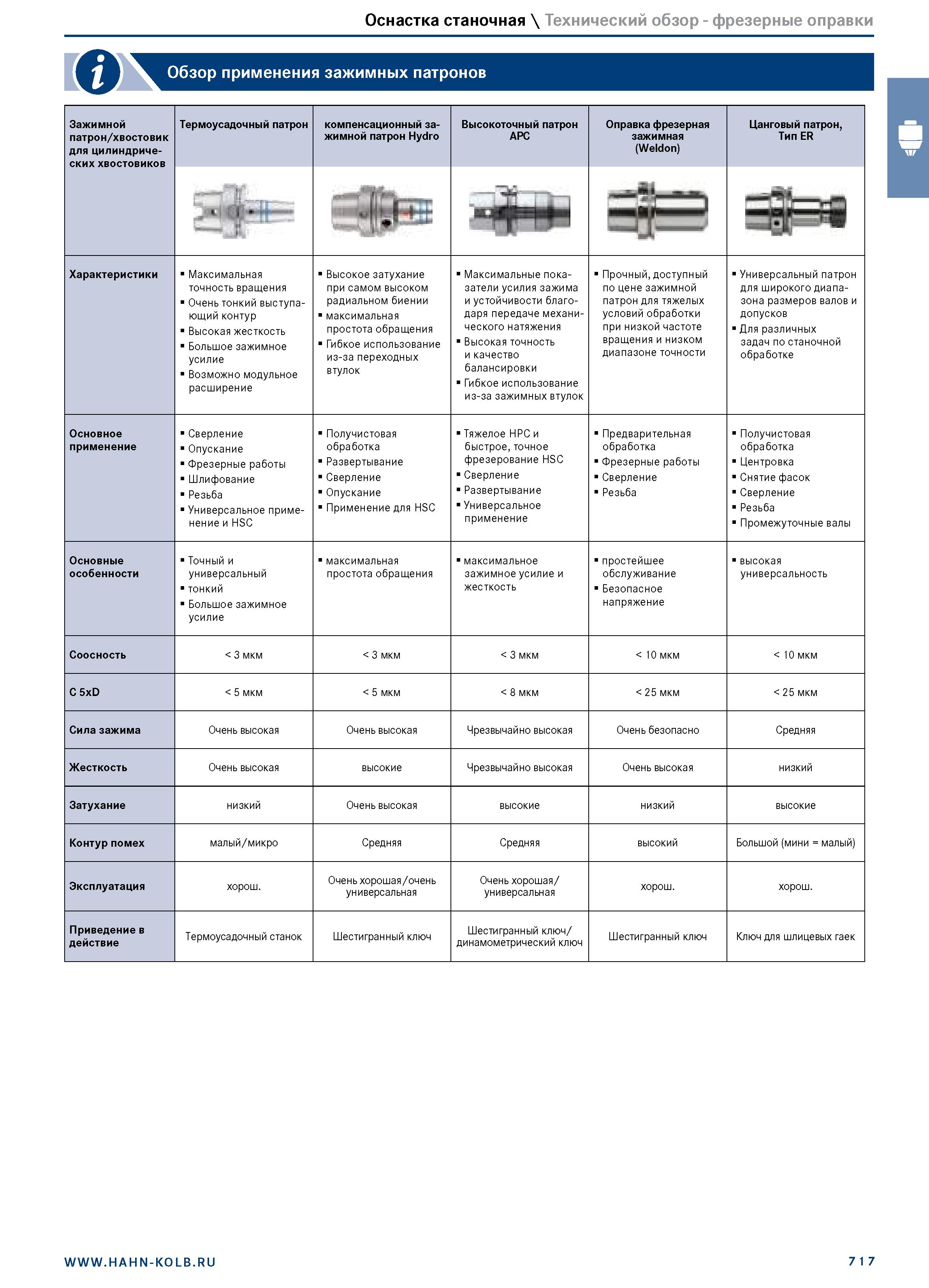

Оснастка станочная \ Технический обзор - фрезерные оправки Юн Обзор применения зажимных патронов Зажимной патрон/хвостовик для цилиндрических хвостовиков Термоусадочный патрон ГТЙ- 1 ZZTTT компенсационный зажимной патрон Hydro Высокоточный патрон APC Оправка фрезерная зажимная (Weldon) Цанговый патрон, Тип ER Характеристики Максимальная точность вращения Очень тонкий выступающий контур Высокая жесткость Большое зажимное усилие Возможно модульное расширение Высокое затухание при самом высоком радиальном биении максимальная простота обращения Гибкое использование из-за переходных втулок Максимальные показатели усилия зажима и устойчивости благодаря передаче механического натяжения Высокая точность и качество балансировки Гибкое использование из-за зажимных втулок Прочный, доступный по цене зажимной патрон для тяжелых условий обработки при низкой частоте вращения и низком диапазоне точности Универсальный патрон для широкого диапазона размеров валов и допусков Для различных задач по станочной обработке Основное применение Сверление Опускание Фрезерные работы Шлифование Резьба Универсальное применение и HSC Получистовая обработка Развертывание Сверление Опускание Применение для HSC Тяжелое HPC и быстрое, точное фрезерование HSC Сверление Развертывание Универсальное применение Предварительная обработка Фрезерные работы Сверление Резьба Получистовая обработка Центровка Снятие фасок Сверление Резьба Промежуточные валы Основные особенности Точный и универсальный тонкий Большое зажимное усилие максимальная простота обращения максимальное зажимное усилие и жесткость простейшее обслуживание Безопасное напряжение высокая универсальность Соосность 3 мкм 3 мкм 3 мкм 10 мкм 10 мкм С 5xD 5 мкм 5 мкм 8 мкм 25 мкм 25 мкм Сила зажима Очень высокая Очень высокая Чрезвычайно высокая Очень безопасно Средняя Жесткость Очень высокая Чрезвычайно высокая Очень высокая Затухание Очень высокая Контур помех малый/микро Средняя Средняя Большой (мини = малый) Эксплуатация хорош. Очень хорошая/очень универсальная Очень хорошая/ универсальная хорош. хорош. Приведение в действие Термоусадочный станок Шестигранный ключ Шестигранный ключ/ динамометрический ключ Шестигранный ключ Ключ для шлицевых гаек высокие высокие высокие 7 1 7
