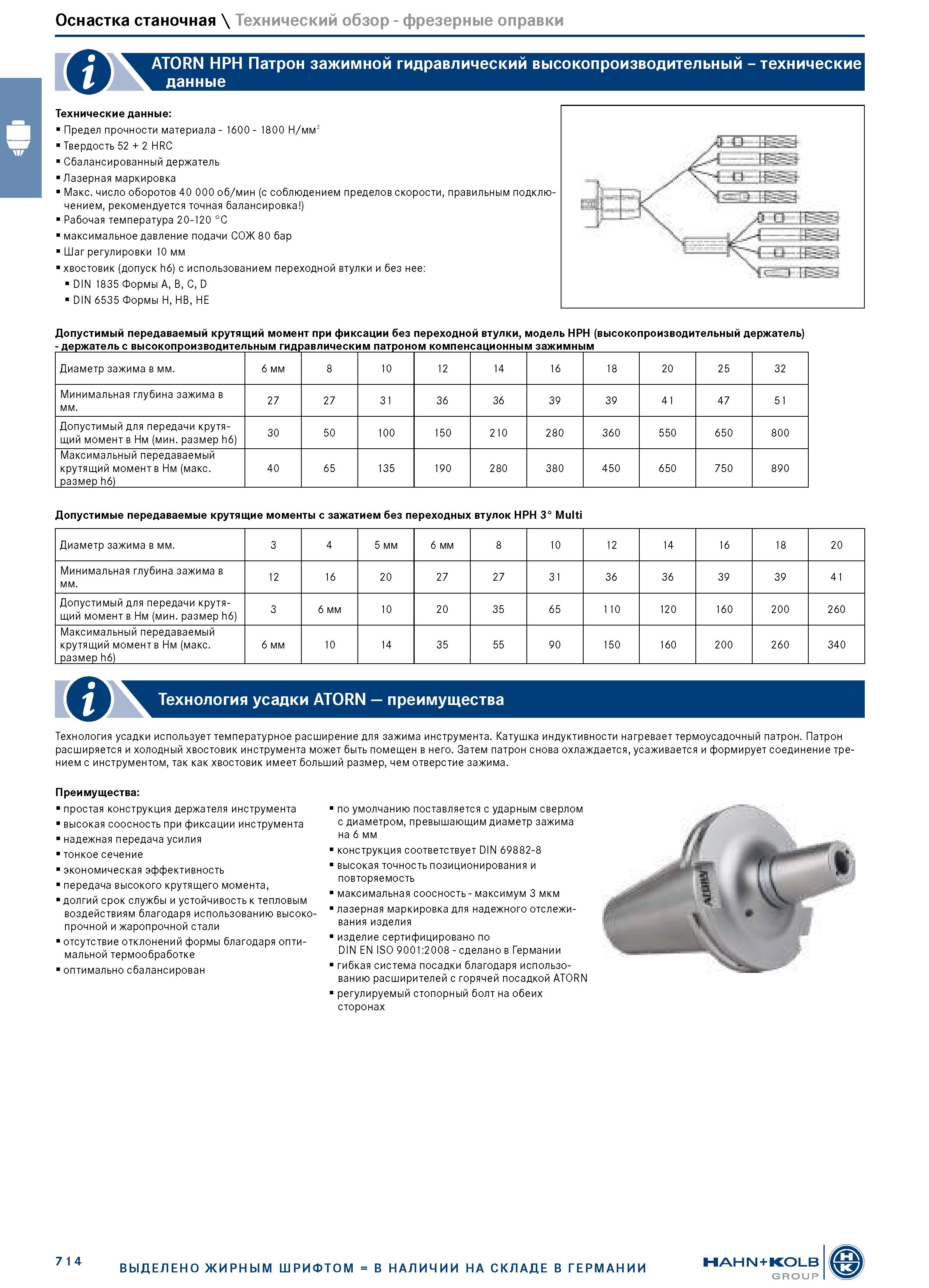

Оснастка станочная \ Технический обзор - фрезерные оправки . ATORN HPH Патрон зажимной гидравлический высокопроизводительный - технические V данные К№ Технические данные: Предел прочности материала - 1600 - 1800 Н/мм2 Твердость 52 + 2 HRC Сбалансированный держатель Лазерная маркировка Макс. число оборотов 40 000 об/мин (с соблюдением пределов скорости, правильным подключением, рекомендуется точная балансировка ) Рабочая температура 20-120 °C максимальное давление подачи СОЖ 80 бар Шаг регулировки 10 мм хвостовик (допуск h6) с использованием переходной втулки и без нее: DIN 1835 Формы A, B, C, D DIN 6535 Формы H, HB, HE Допустимый передаваемый крутящий момент при фиксации без переходной втулки, модель HPH (высокопроизводительный держатель) - держатель с высокопроизводительным гидравлическим патроном компенсационным зажимным Диаметр зажима в мм. 6 мм 8 10 12 14 16 18 20 25 32 Минимальная глубина зажима в мм. 27 27 31 36 36 39 39 41 47 51 Допустимый для передачи крутящий момент в Нм (мин. размер h6) 30 50 100 150 210 280 360 550 650 800 Максимальный передаваемый крутящий момент в Нм (макс. размер h6) 40 65 135 190 280 380 450 650 750 890 Допустимые передаваемые крутящие моменты с зажатием без переходных втулок HPH 3° Multi Диаметр зажима в мм. 3 4 5 мм 6 мм 8 10 12 14 16 18 20 Минимальная глубина зажима в мм. 12 16 20 27 27 31 36 36 39 39 41 Допустимый для передачи крутящий момент в Нм (мин. размер h6) 3 6 мм 10 20 35 65 110 120 160 200 260 Максимальный передаваемый крутящий момент в Нм (макс. размер h6) 6 мм 10 14 35 55 90 150 160 200 260 340 . Технология усадки ATORN преимущества Технология усадки использует температурное расширение для зажима инструмента. Катушка индуктивности нагревает термоусадочный патрон. Патрон расширяется и холодный хвостовик инструмента может быть помещен в него. Затем патрон снова охлаждается, усаживается и формирует соединение трением с инструментом, так как хвостовик имеет больший размер, чем отверстие зажима. Преимущества: простая конструкция держателя инструмента высокая соосность при фиксации инструмента надежная передача усилия тонкое сечение экономическая эффективность передача высокого крутящего момента, долгий срок службы и устойчивость к тепловым воздействиям благодаря использованию высокопрочной и жаропрочной стали отсутствие отклонений формы благодаря оптимальной термообработке оптимально сбалансирован по умолчанию поставляется с ударным сверлом с диаметром, превышающим диаметр зажима на 6 мм конструкция соответствует DIN 69882-8 высокая точность позиционирования и повторяемость максимальная соосность - максимум 3 мкм лазерная маркировка для надежного отслеживания изделия изделие сертифицировано по DIN EN ISO 9001:2008 - сделано в Германии гибкая система посадки благодаря использованию расширителей с горячей посадкой ATORN регулируемый стопорный болт на обеих сторонах 7 1 4 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
