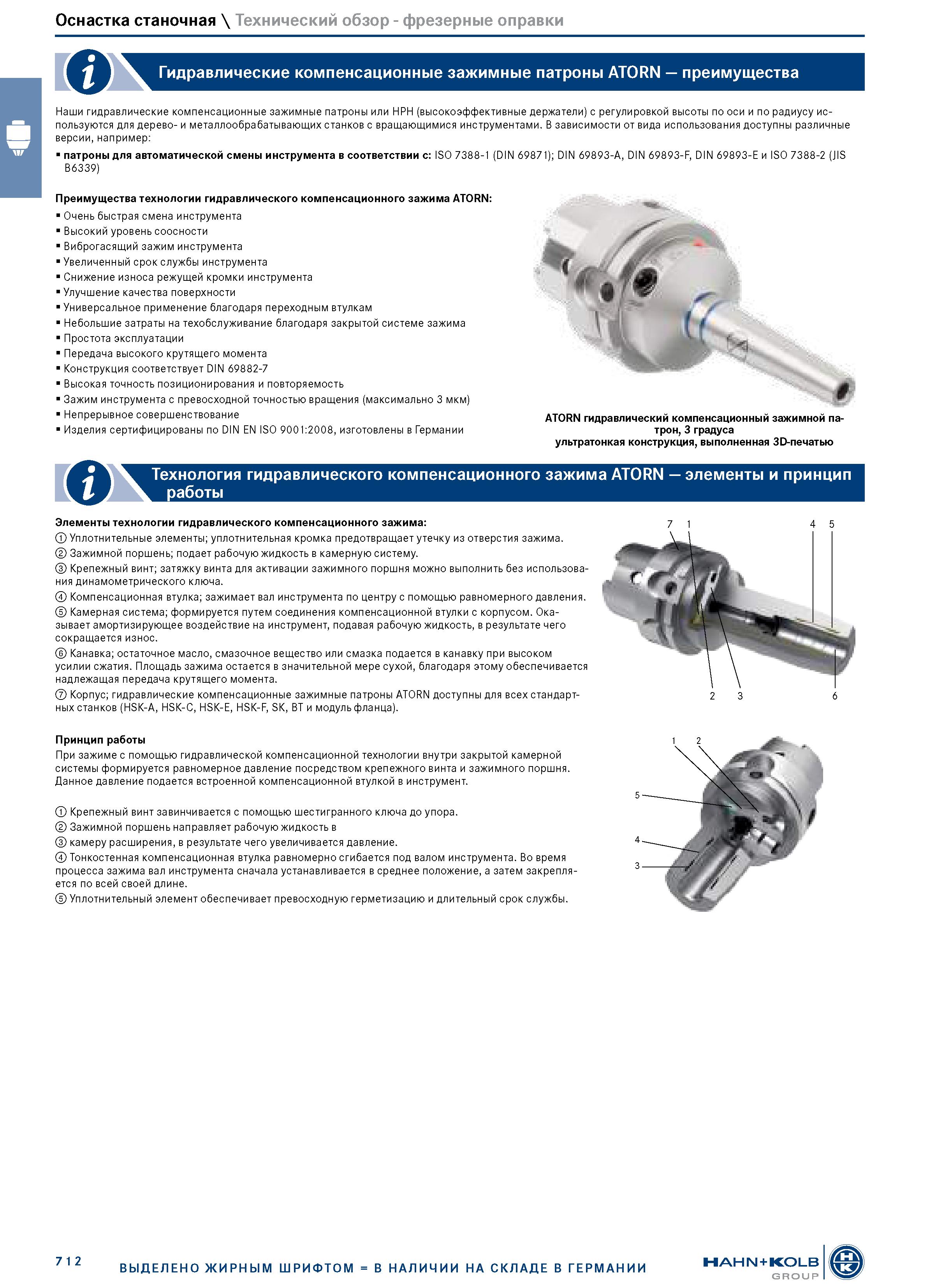

Гидравлический патрон Принцип работы Внутри закрытой системы формируется равномерное давление посредством крепежного винта и зажимного поршня _ Оснастка станочная \ Технический обзор - фрезерные оправки . Гидравлические компенсационные зажимные патроны ATORN преимущества 1 Г Наши гидравлические компенсационные зажимные патроны или HPH (высокоэффективные держатели) с регулировкой высоты по оси и по радиусу используются для дерево- и металлообрабатывающих станков с вращающимися инструментами. В зависимости от вида использования доступны различные версии, например: патроны для автоматической смены инструмента в соответствии с: ISO 7388-1 (DIN 69871); DIN 69893-A, DIN 69893-F, DIN 69893-E и ISO 7388-2 (JIS B6339) Преимущества технологии гидравлического компенсационного зажима ATORN: Очень быстрая смена инструмента Высокий уровень соосности Виброгасящий зажим инструмента Увеличенный срок службы инструмента Снижение износа режущей кромки инструмента Улучшение качества поверхности Универсальное применение благодаря переходным втулкам Небольшие затраты на техобслуживание благодаря закрытой системе зажима Простота эксплуатации Передача высокого крутящего момента Конструкция соответствует DIN 69882-7 Высокая точность позиционирования и повторяемость Зажим инструмента с превосходной точностью вращения (максимально 3 мкм) Непрерывное совершенствование Изделия сертифицированы по DIN EN ISO 9001:2008, изготовлены в Германии ATORN гидравлический компенсационный зажимной патрон, 3 градуса ультратонкая конструкция, выполненная 3D-печатью Я Технология гидравлического компенсационного зажима ATORN элементы и принцип работы Элементы технологии гидравлического компенсационного зажима: 0 Уплотнительные элементы; уплотнительная кромка предотвращает утечку из отверстия зажима. Зажимной поршень; подает рабочую жидкость в камерную систему. Крепежный винт; затяжку винта для активации зажимного поршня можно выполнить без использования динамометрического ключа. Компенсационная втулка; зажимает вал инструмента по центру с помощью равномерного давления. Камерная система; формируется путем соединения компенсационной втулки с корпусом. Оказывает амортизирующее воздействие на инструмент, подавая рабочую жидкость, в результате чего сокращается износ. Канавка; остаточное масло, смазочное вещество или смазка подается в канавку при высоком усилии сжатия. Площадь зажима остается в значительной мере сухой, благодаря этому обеспечивается надлежащая передача крутящего момента. Корпус; гидравлические компенсационные зажимные патроны ATORN доступны для всех стандартных станков (HSK-A, HSK-C, HSK-E, HSK-F, SK, BT и модуль фланца). 7 1 4 5 Принцип работы При зажиме с помощью гидравлической компенсационной технологии внутри закрытой камерной системы формируется равномерное давление посредством крепежного винта и зажимного поршня. Данное давление подается встроенной компенсационной втулкой в инструмент. 0 Крепежный винт завинчивается с помощью шестигранного ключа до упора. Зажимной поршень направляет рабочую жидкость в камеру расширения, в результате чего увеличивается давление. Тонкостенная компенсационная втулка равномерно сгибается под валом инструмента. Во время процесса зажима вал инструмента сначала устанавливается в среднее положение, а затем закрепляется по всей своей длине. Уплотнительный элемент обеспечивает превосходную герметизацию и длительный срок службы. 71 2 вспопогательного инструмента HAHN+KOLB GROUP 6 2 3 2 5 камерной
