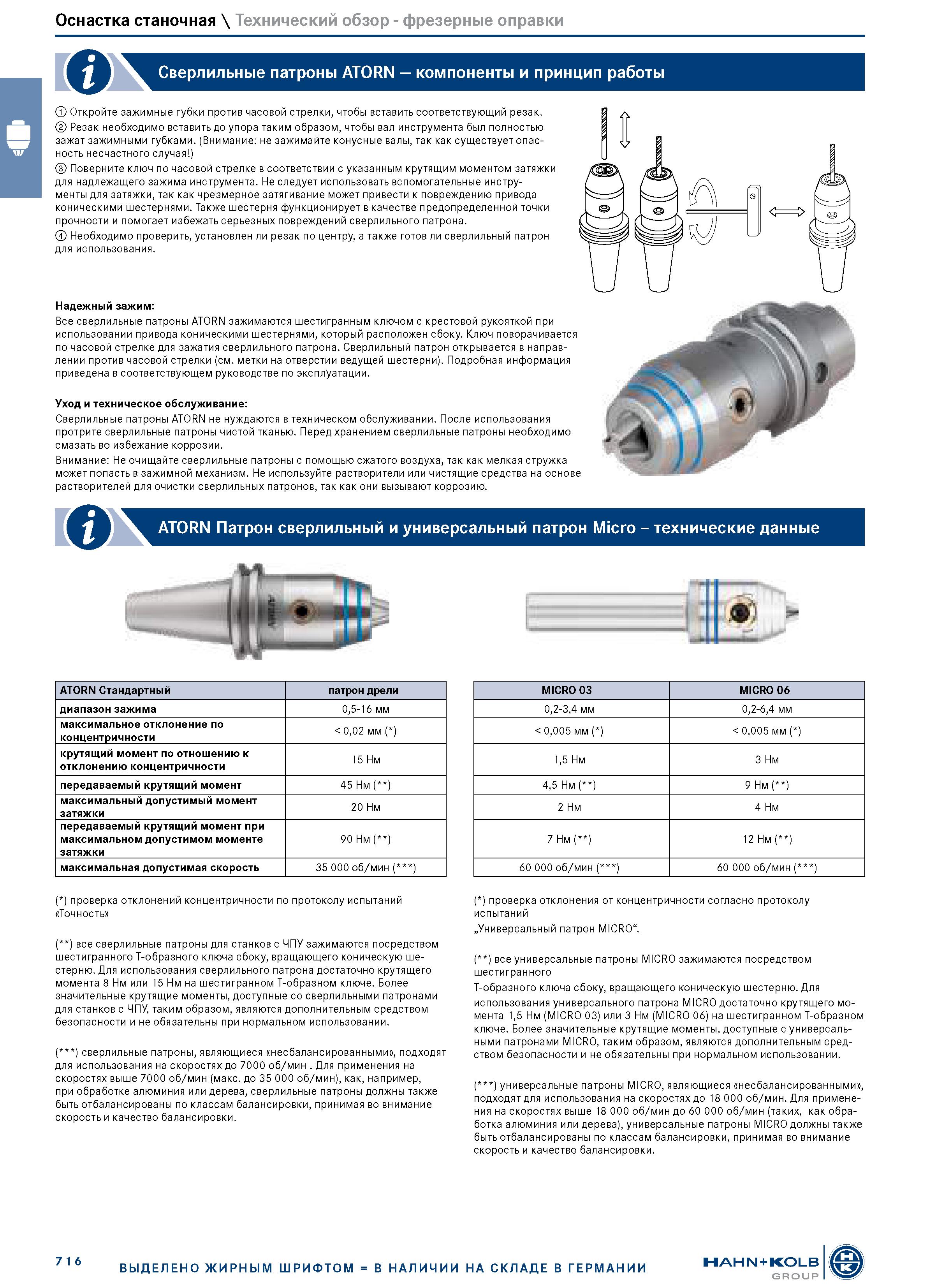

Оснастка станочная \ Технический обзор - фрезерные оправки . Сверлильные патроны ATORN компоненты и принцип работы 1 Г 0 Откройте зажимные губки против часовой стрелки, чтобы вставить соответствующий резак. 0 Резак необходимо вставить до упора таким образом, чтобы вал инструмента был полностью зажат зажимными губками. (Внимание: не зажимайте конусные валы, так как существует опасность несчастного случая ) 0 Поверните ключ по часовой стрелке в соответствии с указанным крутящим моментом затяжки для надлежащего зажима инструмента. Не следует использовать вспомогательные инструменты для затяжки, так как чрезмерное затягивание может привести к повреждению привода коническими шестернями. Также шестерня функционирует в качестве предопределенной точки прочности и помогает избежать серьезных повреждений сверлильного патрона. 0 Необходимо проверить, установлен ли резак по центру, а также готов ли сверлильный патрон для использования. Надежный зажим: Все сверлильные патроны ATORN зажимаются шестигранным ключом с крестовой рукояткой при использовании привода коническими шестернями, который расположен сбоку. Ключ поворачивается по часовой стрелке для зажатия сверлильного патрона. Сверлильный патрон открывается в направлении против часовой стрелки (см. метки на отверстии ведущей шестерни). Подробная информация приведена в соответствующем руководстве по эксплуатации. Уход и техническое обслуживание: Сверлильные патроны ATORN не нуждаются в техническом обслуживании. После использования протрите сверлильные патроны чистой тканью. Перед хранением сверлильные патроны необходимо смазать во избежание коррозии. Внимание: Не очищайте сверлильные патроны с помощью сжатого воздуха, так как мелкая стружка может попасть в зажимной механизм. Не используйте растворители или чистящие средства на основе растворителей для очистки сверлильных патронов, так как они вызывают коррозию. ATORN Патрон сверлильный и универсальный патрон Micro - технические данные ATORN Стандартный патрон дрели диапазон зажима 0,5-16 мм максимальное отклонение по концентричности 0,02 мм ( ) крутящий момент по отношению к отклонению концентричности 15 Нм передаваемый крутящий момент 45 Нм ( ) максимальный допустимый момент затяжки 20 Нм передаваемый крутящий момент при максимальном допустимом моменте затяжки 90 Нм ( ) максимальная допустимая скорость 35 000 об/мин ( ) MICRO 03 MICRO 06 0,2-3,4 мм 0,2-6,4 мм 0,005 мм ( ) 0,005 мм ( ) 1,5 Нм 3 Нм 4,5 Нм ( ) 9 Нм ( ) 2 Нм 4 Нм 7 Нм ( ) 12 Нм ( ) 60 000 об/мин ( ) 60 000 об/мин ( ) ( ) проверка отклонений концентричности по протоколу испытаний Точность ( ) все сверлильные патроны для станков с ЧПУ зажимаются посредством шестигранного Т-образного ключа сбоку, вращающего коническую шестерню. Для использования сверлильного патрона достаточно крутящего момента 8 Нм или 15 Нм на шестигранном Т-образном ключе. Более значительные крутящие моменты, доступные со сверлильными патронами для станков с ЧПУ, таким образом, являются дополнительным средством безопасности и не обязательны при нормальном использовании. ( ) сверлильные патроны, являющиеся несбалансированными , подходят для использования на скоростях до 7000 об/мин . Для применения на скоростях выше 7000 об/мин (макс. до 35 000 об/мин), как, например, при обработке алюминия или дерева, сверлильные патроны должны также быть отбалансированы по классам балансировки, принимая во внимание скорость и качество балансировки. ( ) проверка отклонения от концентричности согласно протоколу испытаний „Универсальный патрон MICRO“. ( ) все универсальные патроны MICRO зажимаются посредством шестигранного Т-образного ключа сбоку, вращающего коническую шестерню. Для использования универсального патрона MICRO достаточно крутящего момента 1,5 Нм (MICRO 03) или 3 Нм (MICRO 06) на шестигранном T-образном ключе. Более значительные крутящие моменты, доступные с универсальными патронами MICRO, таким образом, являются дополнительным средством безопасности и не обязательны при нормальном использовании. ( ) универсальные патроны MICRO, являющиеся несбалансированными , подходят для использования на скоростях до 18 000 об/мин. Для применения на скоростях выше 18 000 об/мин до 60 000 об/мин (таких, как обработка алюминия или дерева), универсальные патроны MICRO должны также быть отбалансированы по классам балансировки, принимая во внимание скорость и качество балансировки. 7 1 6 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
