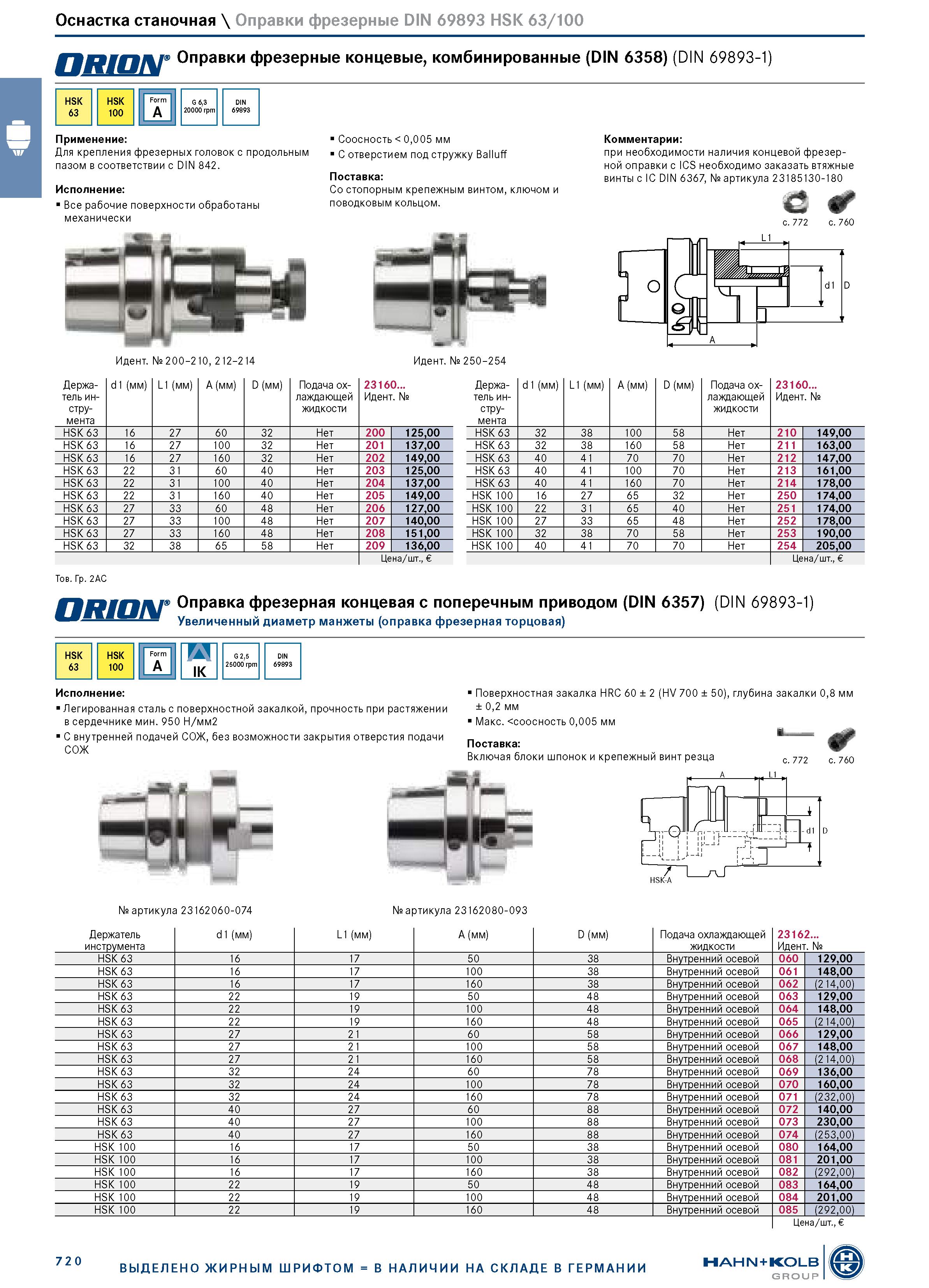

Оснастка станочная \ Оправки фрезерные DIN 69893 HSK 63/100 птам Оправки фрезерные концевые, комбинированные (DIN 6358) (DIN 69893-1) HSK HSK Form G 6,3 DIN 63 100 A 20000 rpm 69893 Применение: Для крепления фрезерных головок с продольным пазом в соответствии с DIN 842. Исполнение: Все рабочие поверхности обработаны механически Соосность 0,005 мм С отверстием под стружку Balluff Поставка: Со стопорным крепежным винтом, ключом и поводковым кольцом. Комментарии: при необходимости наличия концевой фрезерной оправки с ICS необходимо заказать втяжные винты c IC DIN 6367, № артикула 23185130-180 С ¥ Идент. № 200-210, 212-214 Идент. № 250-254 Держатель ин-стру-мента d1 (мм) L1 (мм) A (мм) D (мм) Подача охлаждающей жидкости 23160... Идент. № Держатель ин-стру-мента d1 (мм) L1 (мм) A (мм) D (мм) Подача охлаждающей жидкости 23160... Идент. № HSK 63 16 27 60 32 Нет 200 125,00 HSK 63 32 38 100 58 Нет 210 149,00 HSK 63 16 27 100 32 Нет 201 137,00 HSK 63 32 38 160 58 Нет 211 163,00 HSK 63 16 27 160 32 Нет 202 149,00 HSK 63 40 41 70 70 Нет 212 147,00 HSK 63 22 31 60 40 Нет 203 125,00 HSK 63 40 41 100 70 Нет 213 161,00 HSK 63 22 31 100 40 Нет 204 137,00 HSK 63 40 41 160 70 Нет 214 178,00 HSK 63 22 31 160 40 Нет 205 149,00 HSK 100 16 27 65 32 Нет 250 174,00 HSK 63 27 33 60 48 Нет 206 127,00 HSK 100 22 31 65 40 Нет 251 174,00 HSK 63 27 33 100 48 Нет 207 140,00 HSK 100 27 33 65 48 Нет 252 178,00 HSK 63 27 33 160 48 Нет 208 151,00 HSK 100 32 38 70 58 Нет 253 190,00 HSK 63 32 38 65 58 Нет 209 136,00 HSK 100 40 41 70 70 Нет 254 205,00 Цена/шт., Цена/шт., Тов. Гр. 2AC Оправка фрезерная концевая с поперечным приводом (DIN 6357) (DIN 69893-1) - Увеличенный диаметр манжеты (оправка фрезерная торцовая) HSK 63 HSK 100 IK G 2,5 25000 rpm Исполнение: Легированная сталь с поверхностной закалкой, прочность при растяжении в сердечнике мин. 950 Н/мм2 С внутренней подачей СОЖ, без возможности закрытия отверстия подачи СОЖ Поверхностная закалка HRC 60 ± 2 (HV 700 ± 50), глубина закалки 0,8 мм ± 0,2 мм Макс. соосность 0,005 мм Поставка: Включая блоки шпонок и крепежный винт резца с. 772 с. 760 № артикула 23162060-074 № артикула 23162080-093 Держатель инструмента d1 (мм) L1 (мм) A (мм) D (мм) Подача охлаждающей жидкости 23162... Идент. № HSK 63 16 17 50 38 Внутренний осевой 060 129,00 HSK 63 16 17 100 38 Внутренний осевой 061 148,00 HSK 63 16 17 160 38 Внутренний осевой 062 (214,00) HSK 63 22 19 50 48 Внутренний осевой 063 129,00 HSK 63 22 19 100 48 Внутренний осевой 064 148,00 HSK 63 22 19 160 48 Внутренний осевой 065 (214,00) HSK 63 27 21 60 58 Внутренний осевой 066 129,00 HSK 63 27 21 100 58 Внутренний осевой 067 148,00 HSK 63 27 21 160 58 Внутренний осевой 068 (214,00) HSK 63 32 24 60 78 Внутренний осевой 069 136,00 HSK 63 32 24 100 78 Внутренний осевой 070 160,00 HSK 63 32 24 160 78 Внутренний осевой 071 (232,00) HSK 63 40 27 60 88 Внутренний осевой 072 140,00 HSK 63 40 27 100 88 Внутренний осевой 073 230,00 HSK 63 40 27 160 88 Внутренний осевой 074 (253,00) HSK 100 16 17 50 38 Внутренний осевой 080 164,00 HSK 100 16 17 100 38 Внутренний осевой 081 201,00 HSK 100 16 17 160 38 Внутренний осевой 082 (292,00) HSK 100 22 19 50 48 Внутренний осевой 083 164,00 HSK 100 22 19 100 48 Внутренний осевой 084 201,00 HSK 100 22 19 160 48 Внутренний осевой 085 (292,00) Цена/шт., 720 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP с. 772 с. 760 D
