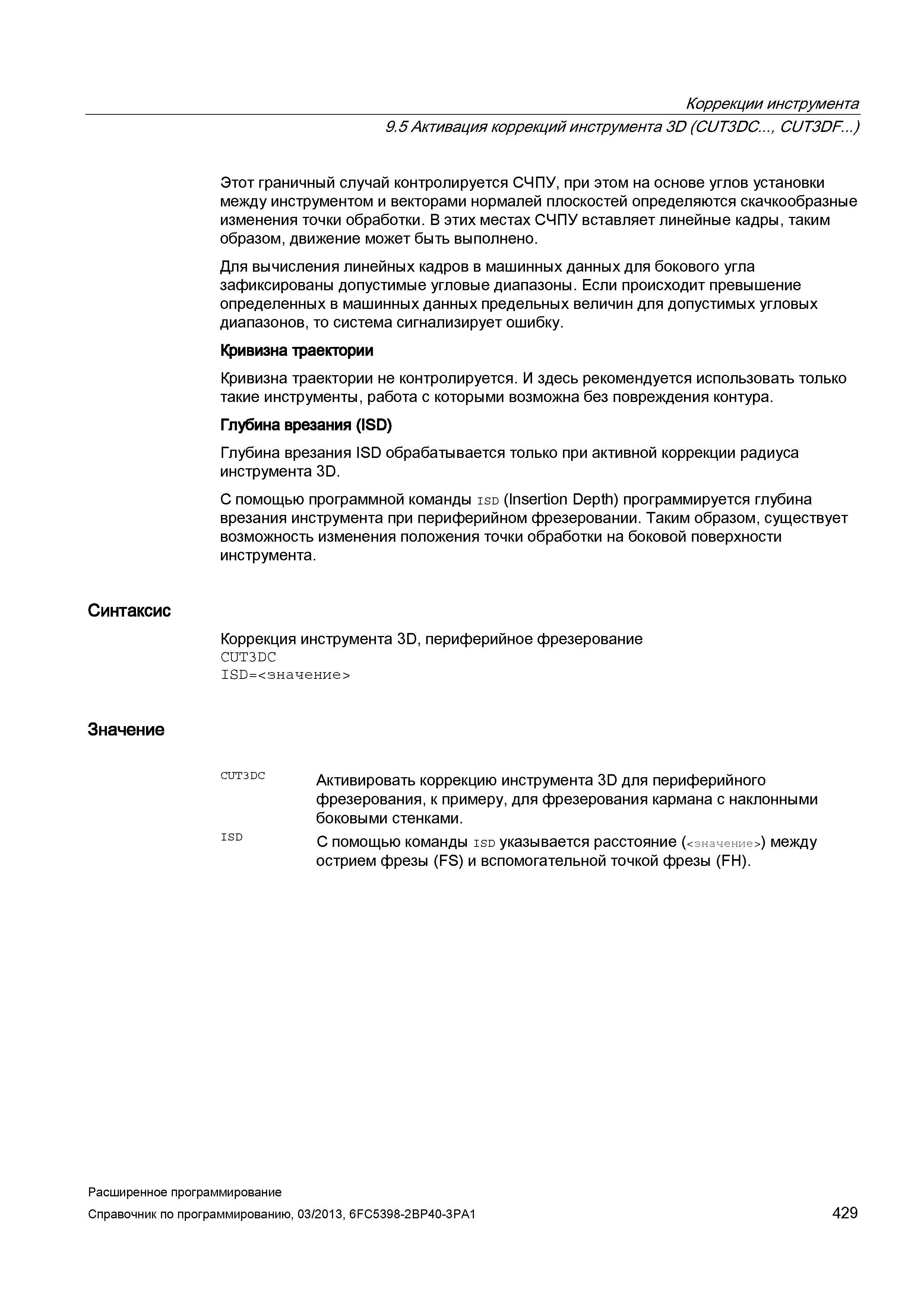

Коррекции инструмента 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) Этот граничный случай контролируется СЧПУ, при этом на основе углов установки между инструментом и векторами нормалей плоскостей определяются скачкообразные изменения точки обработки. В этих местах СЧПУ вставляет линейные кадры, таким образом, движение может быть выполнено. Для вычисления линейных кадров в машинных данных для бокового угла зафиксированы допустимые угловые диапазоны. Если происходит превышение определенных в машинных данных предельных величин для допустимых угловых диапазонов, то система сигнализирует ошибку. Кривизна траектории Кривизна траектории не контролируется. И здесь рекомендуется использовать только такие инструменты, работа с которыми возможна без повреждения контура. Глубина врезания (ISD) Глубина врезания ISD обрабатывается только при активной коррекции радиуса инструмента 3D. С помощью программной команды isd (Insertion Depth) программируется глубина врезания инструмента при периферийном фрезеровании. Таким образом, существует возможность изменения положения точки обработки на боковой поверхности инструмента. Синтаксис Коррекция инструмента 3D, периферийное фрезерование CUT3DC ISD=<значение> Значение CUT3DC Активировать коррекцию инструмента 3D для периферийного фрезерования, к примеру, для фрезерования кармана с наклонными боковыми стенками. С помощью команды isd указывается расстояние ( <значение> ) между острием фрезы (FS) и вспомогательной точкой фрезы (FH). ISD Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 429
