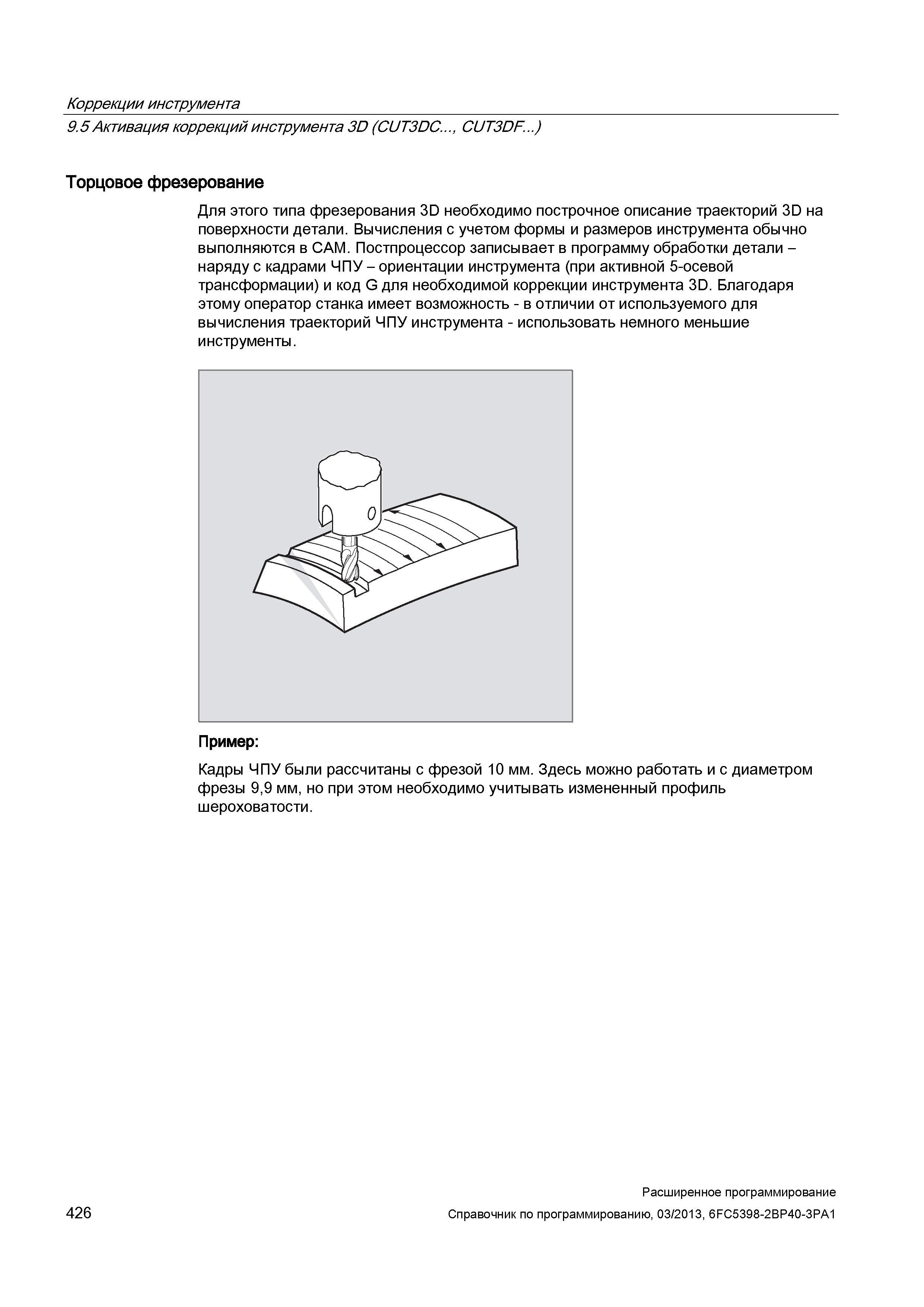

Коррекции инструмента 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) Торцовое фрезерование Для этого типа фрезерования 3D необходимо построчное описание траекторий 3D на поверхности детали. Вычисления с учетом формы и размеров инструмента обычно выполняются в CAM. Постпроцессор записывает в программу обработки детали -наряду с кадрами ЧПУ - ориентации инструмента (при активной 5-осевой трансформации) и код G для необходимой коррекции инструмента 3D. Благодаря этому оператор станка имеет возможность - в отличии от используемого для вычисления траекторий ЧПУ инструмента - использовать немного меньшие инструменты. Кадры ЧПУ были рассчитаны с фрезой 10 мм. Здесь можно работать и с диаметром фрезы 9,9 мм, но при этом необходимо учитывать измененный профиль шероховатости. 426 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
