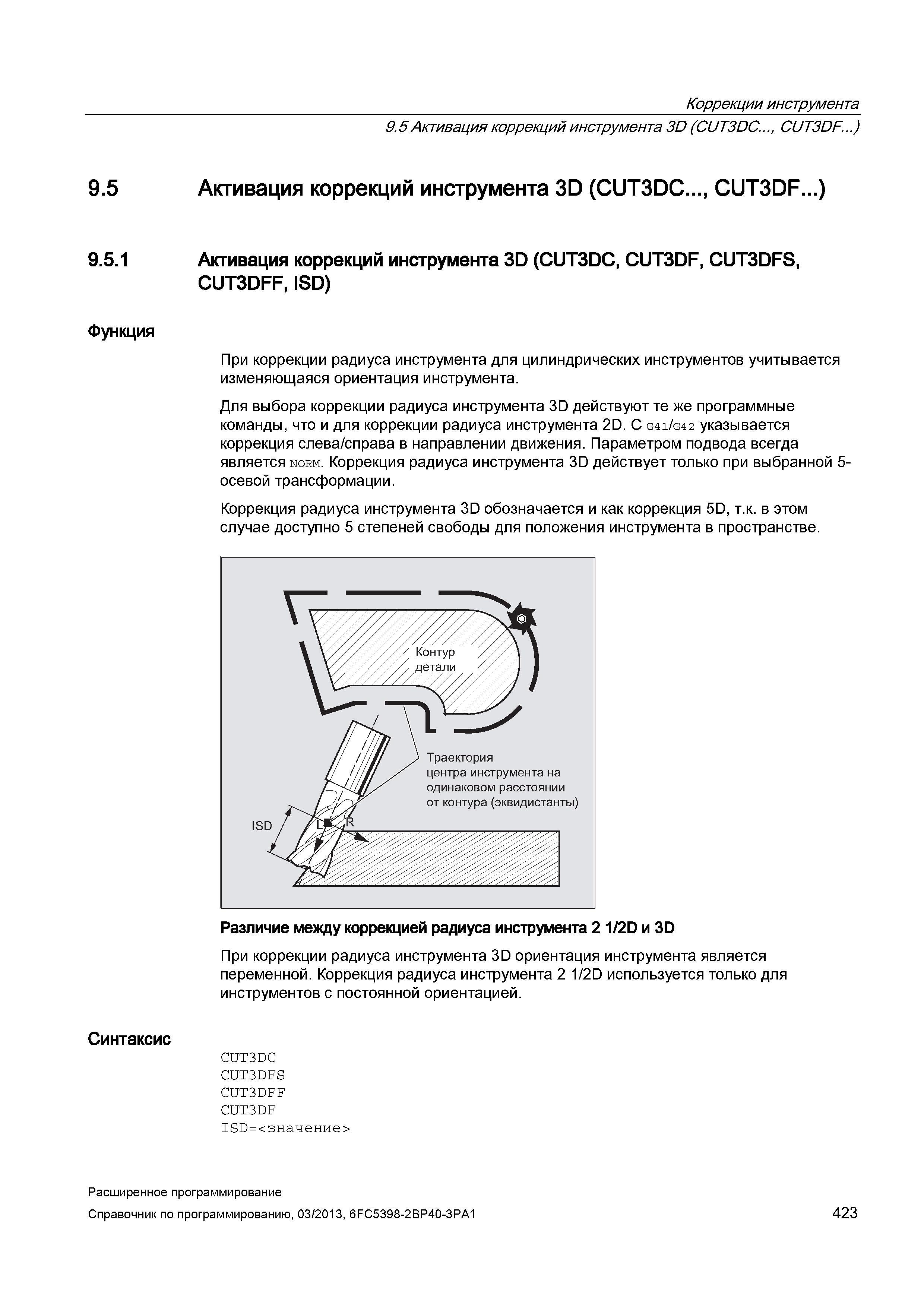

Коррекции инструмента 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) 9.5.1 Активация коррекций инструмента 3D (CUT3DC, CUT3DF, CUT3DFS, CUT3DFF, ISD) Функция При коррекции радиуса инструмента для цилиндрических инструментов учитывается изменяющаяся ориентация инструмента. Для выбора коррекции радиуса инструмента 3D действуют те же программные команды, что и для коррекции радиуса инструмента 2D. С G41/G42 указывается коррекция слева/справа в направлении движения. Параметром подвода всегда является norm. Коррекция радиуса инструмента 3D действует только при выбранной 5осевой трансформации. Коррекция радиуса инструмента 3D обозначается и как коррекция 5D, т.к. в этом случае доступно 5 степеней свободы для положения инструмента в пространстве. При коррекции радиуса инструмента 3D ориентация инструмента является переменной. Коррекция радиуса инструмента 2 1/2D используется только для инструментов с постоянной ориентацией. Синтаксис CUT3DC CUT3DFS CUT3DFF CUT3DF ISD=<значение> Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 423
