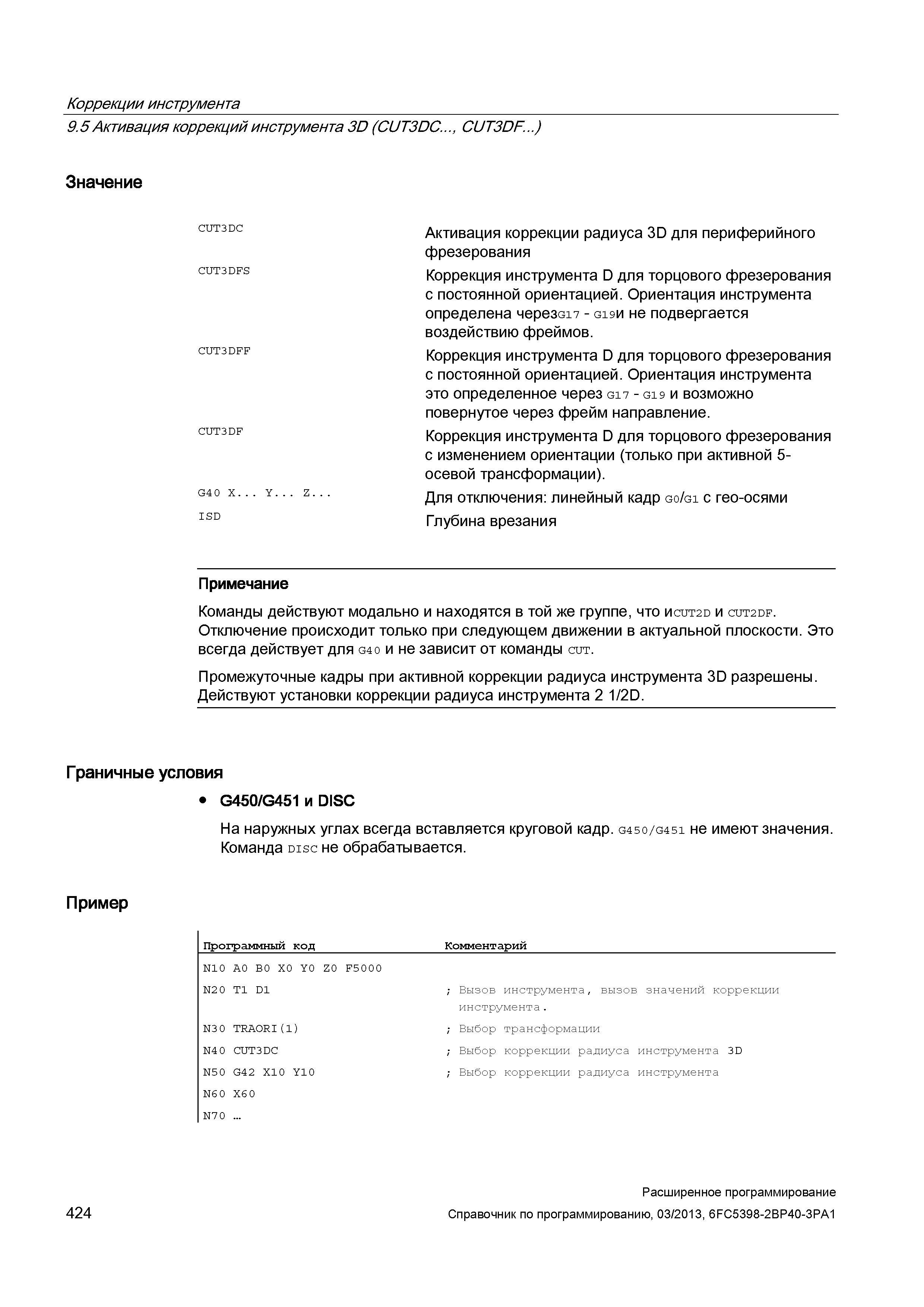

424 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.424

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 424 0424 Lab2u

Коррекции инструмента 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) Значение CUT3DFF CUT3DF G4 0 X... Y. ISD Активация коррекции радиуса 3D для периферийного фрезерования Коррекция инструмента D для торцового фрезерования с постоянной ориентацией. Ориентация инструмента определена черезGl7 - G19И не подвергается воздействию фреймов. Коррекция инструмента D для торцового фрезерования с постоянной ориентацией. Ориентация инструмента это определенное через G17 - G19 и возможно повернутое через фрейм направление. Коррекция инструмента D для торцового фрезерования с изменением ориентации (только при активной 5осевой трансформации). Для отключения: линейный кадр G0/G1 с гео-осями Глубина врезания CUT3DC CUT3DFS Примечание Команды действуют модально и находятся в той же группе, что исш и cut2df. Отключение происходит только при следующем движении в актуальной плоскости. Это всегда действует для G4 0 и не зависит от команды сит. Промежуточные кадры при активной коррекции радиуса инструмента 3D разрешены. Действуют установки коррекции радиуса инструмента 2 1/2D. Граничные условия G450/G451 и DISC На наружных углах всегда вставляется круговой кадр. G450/G451 не имеют значения. Команда disc не обрабатывается. Пример Программный код N10 A0 B0 X0 Y0 Z0 F5000 N2 0 T1 D1 N3 0 TRAORI(1) N4 0 CUT3DC N50 G42 X10 Y10 N60 X60 N7 0 ... Комментарий ; Вызов инструмента, вызов значений коррекции инструмента. Выбор трансформации Выбор коррекции радиуса инструмента 3D Выбор коррекции радиуса инструмента 424 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
