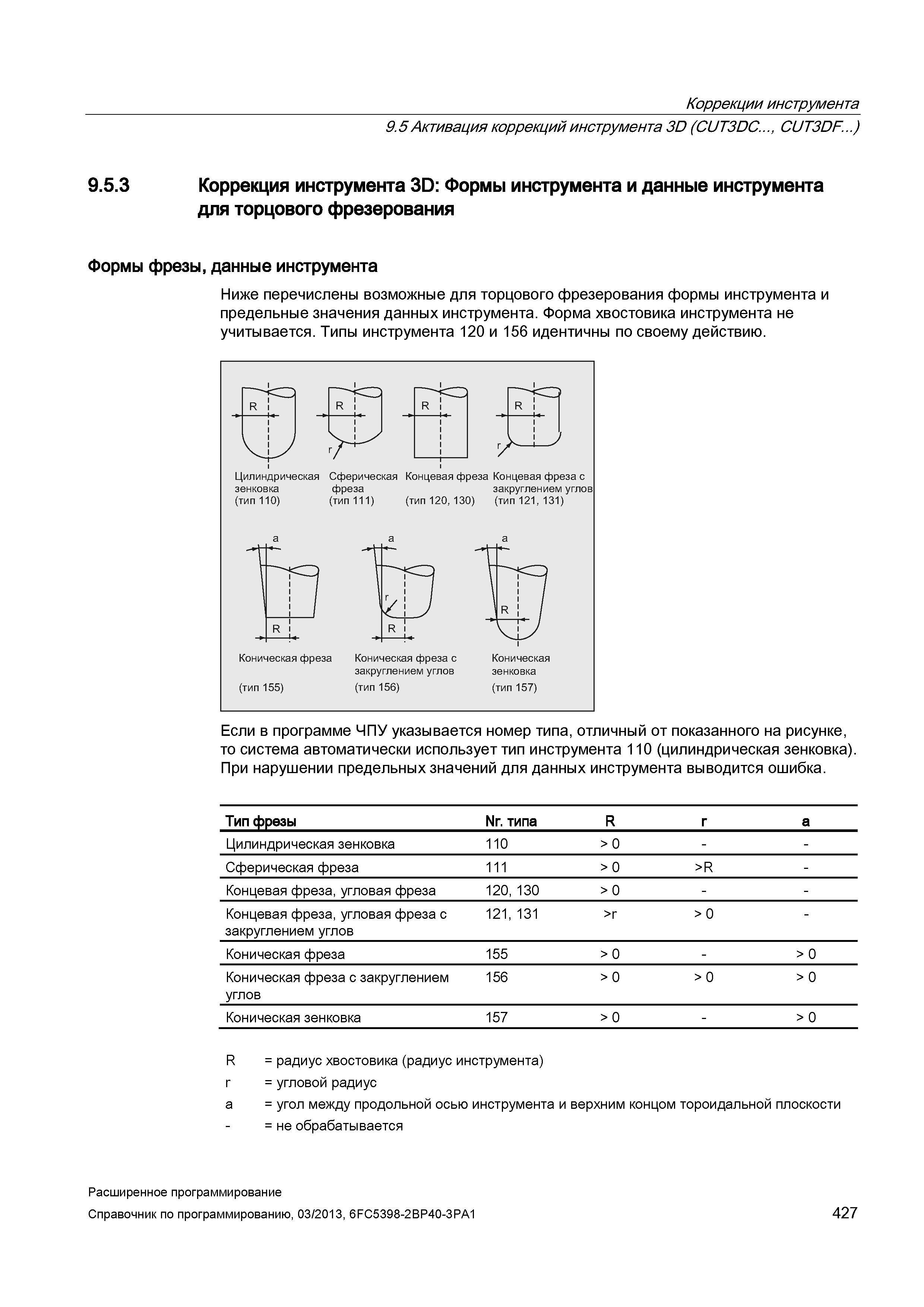

Коррекции инструмента 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) 9.5.3 Коррекция инструмента 3D: Формы инструмента и данные инструмента для торцового фрезерования Формы фрезы, данные инструмента Ниже перечислены возможные для торцового фрезерования формы инструмента и предельные значения данных инструмента. Форма хвостовика инструмента не учитывается. Типы инструмента 120 и 156 идентичны по своему действию. Цилиндрическая Сферическая Концевая фреза Концевая фреза с зенковка фреза закруглением углов (тип 110) (тип 111) (тип 120, 130) (тип 121, 131) Коническая фреза (тип 155) Коническая фреза с закруглением углов (тип 156) Коническая зенковка (тип 157) Если в программе ЧПУ указывается номер типа, отличный от показанного на рисунке, то система автоматически использует тип инструмента 110 (цилиндрическая зенковка). При нарушении предельных значений для данных инструмента выводится ошибка. Тип фрезы _Nr. типа _R _r _a Цилиндрическая зенковка 110 > 0 Сферическая фреза 111 > 0 >R - Концевая фреза, угловая фреза 120, 130 > 0 Концевая фреза, угловая фреза с закруглением углов 121, 131 >r > 0 - Коническая фреза 155 > 0 - > 0 Коническая фреза с закруглением углов 156 > 0 > 0 > 0 Коническая зенковка 157 > 0 - > 0 R = радиус хвостовика (радиус инструмента) r = угловой радиус a = угол между продольной осью инструмента и верхним концом тороидальной плоскости - = не обрабатывается Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 427
