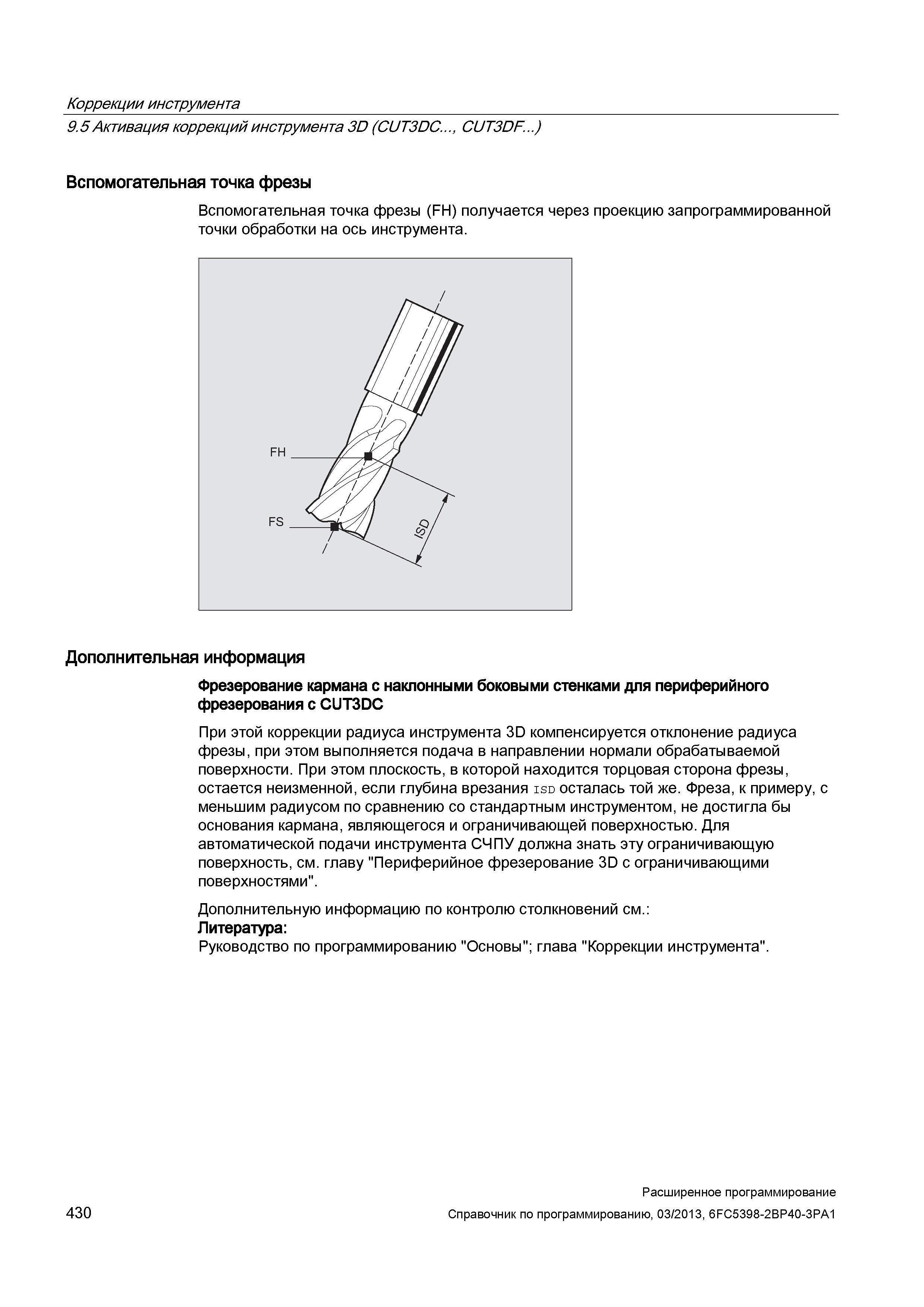

Коррекции инструмента 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) Вспомогательная точка фрезы Вспомогательная точка фрезы (FH) получается через проекцию запрограммированной точки обработки на ось инструмента. Дополнительная информация Фрезерование кармана с наклонными боковыми стенками для периферийного фрезерования с CUT3DC При этой коррекции радиуса инструмента 3D компенсируется отклонение радиуса фрезы, при этом выполняется подача в направлении нормали обрабатываемой поверхности. При этом плоскость, в которой находится торцовая сторона фрезы, остается неизменной, если глубина врезания isd осталась той же. Фреза, к примеру, с меньшим радиусом по сравнению со стандартным инструментом, не достигла бы основания кармана, являющегося и ограничивающей поверхностью. Для автоматической подачи инструмента СЧПУ должна знать эту ограничивающую поверхность, см. главу "Периферийное фрезерование 3D с ограничивающими поверхностями". Дополнительную информацию по контролю столкновений см.: Литература: Руководство по программированию "Основы"; глава "Коррекции инструмента". 430 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
