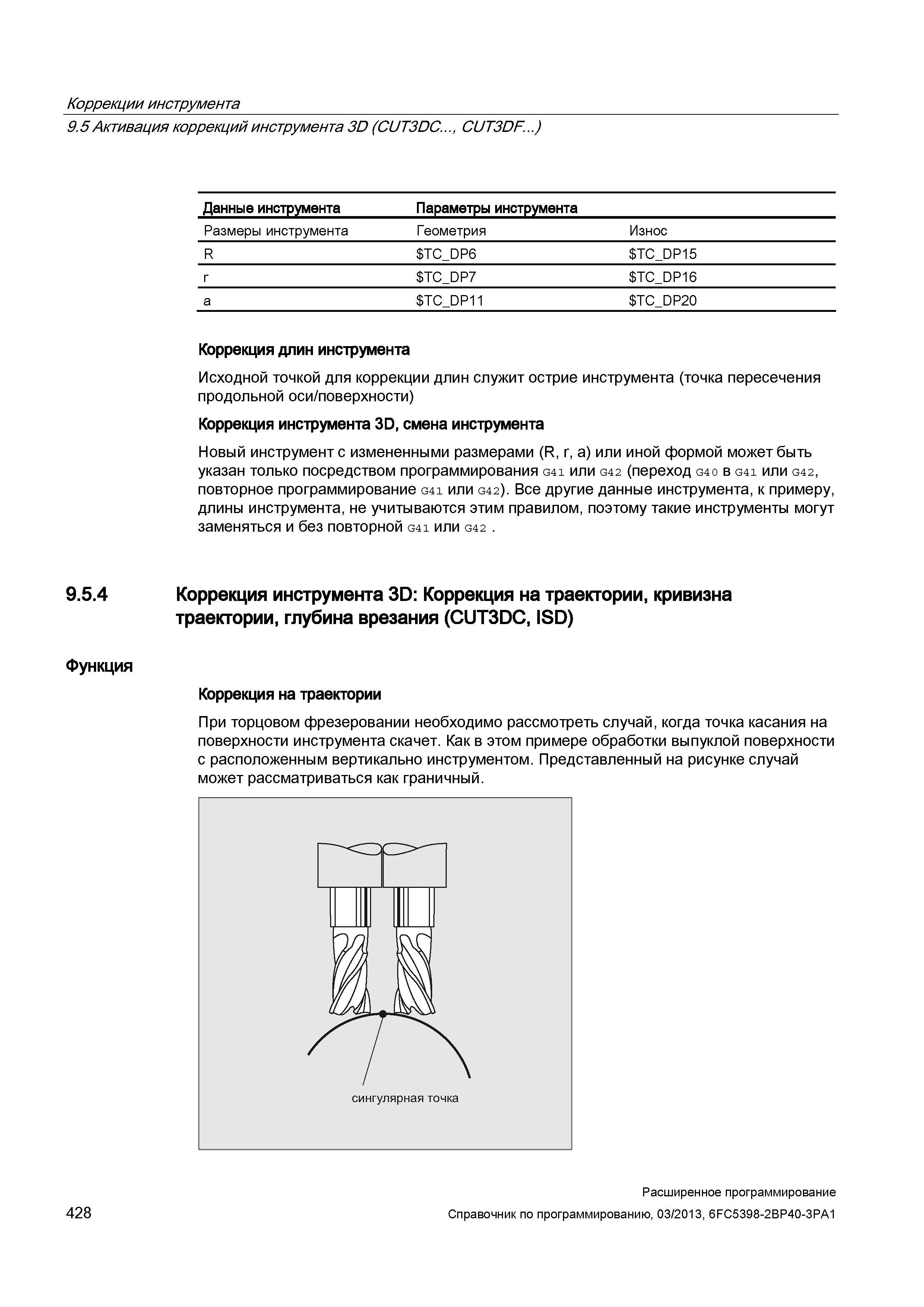

Коррекции инструмента 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) Данные инструмента Параметры инструмента Размеры инструмента Геометрия Износ R TC_DP6 TC_DP15 r TC_DP7 TC_DP16 a TC_DP11 TC_DP20 Коррекция длин инструмента Исходной точкой для коррекции длин служит острие инструмента (точка пересечения продольной оси/поверхности) Коррекция инструмента 3D, смена инструмента Новый инструмент с измененными размерами (R, r, a) или иной формой может быть указан только посредством программирования G41 или G42 (переход G40 в G41 или G42, повторное программирование G41 или G42). Все другие данные инструмента, к примеру, длины инструмента, не учитываются этим правилом, поэтому такие инструменты могут заменяться и без повторной G41 или G42 . 9.5.4 Коррекция инструмента 3D: Коррекция на траектории, кривизна траектории, глубина врезания (CUT3DC, ISD) Функция Коррекция на траектории При торцовом фрезеровании необходимо рассмотреть случай, когда точка касания на поверхности инструмента скачет. Как в этом примере обработки выпуклой поверхности с расположенным вертикально инструментом. Представленный на рисунке случай может рассматриваться как граничный. 428 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
