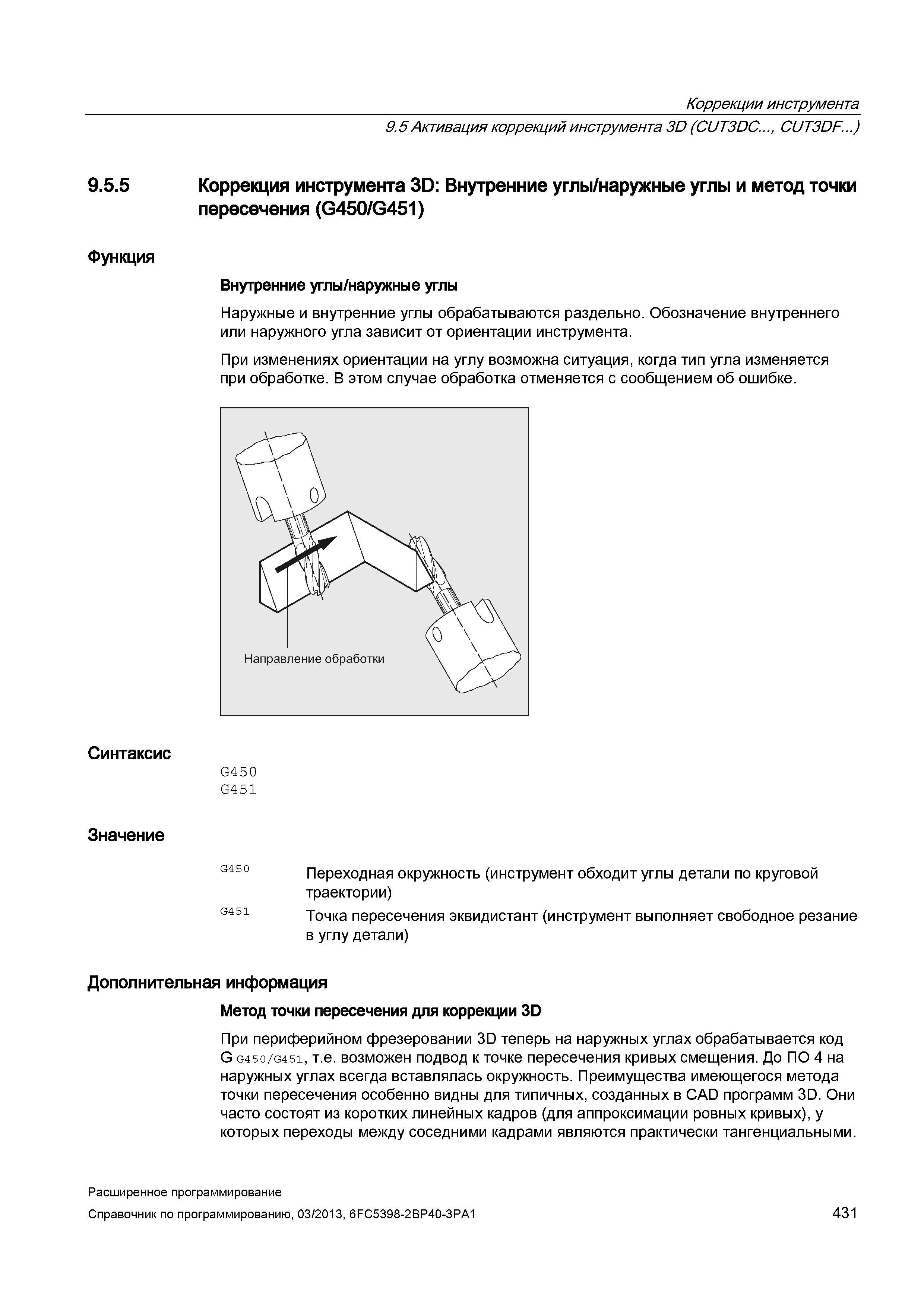

431 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.431

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 431 0431 Lab2u

Коррекции инструмента 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) 9.5.5 Коррекция инструмента 3D: Внутренние углы/наружные углы и метод точки пересечения (G450/G451) Функция Внутренние углы/наружные углы Наружные и внутренние углы обрабатываются раздельно. Обозначение внутреннего или наружного угла зависит от ориентации инструмента. При изменениях ориентации на углу возможна ситуация, когда тип угла изменяется при обработке. В этом случае обработка отменяется с сообщением об ошибке. Синтаксис Значение G450 G451 G450 G451 Переходная окружность (инструмент обходит углы детали по круговой траектории) Точка пересечения эквидистант (инструмент выполняет свободное резание в углу детали) Дополнительная информация Метод точки пересечения для коррекции 3D При периферийном фрезеровании 3D теперь на наружных углах обрабатывается код G G450/G451, т.е. возможен подвод к точке пересечения кривых смещения. До ПО 4 на наружных углах всегда вставлялась окружность. Преимущества имеющегося метода точки пересечения особенно видны для типичных, созданных в CAD программ 3D. Они часто состоят из коротких линейных кадров (для аппроксимации ровных кривых), у которых переходы между соседними кадрами являются практически тангенциальными. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 431
