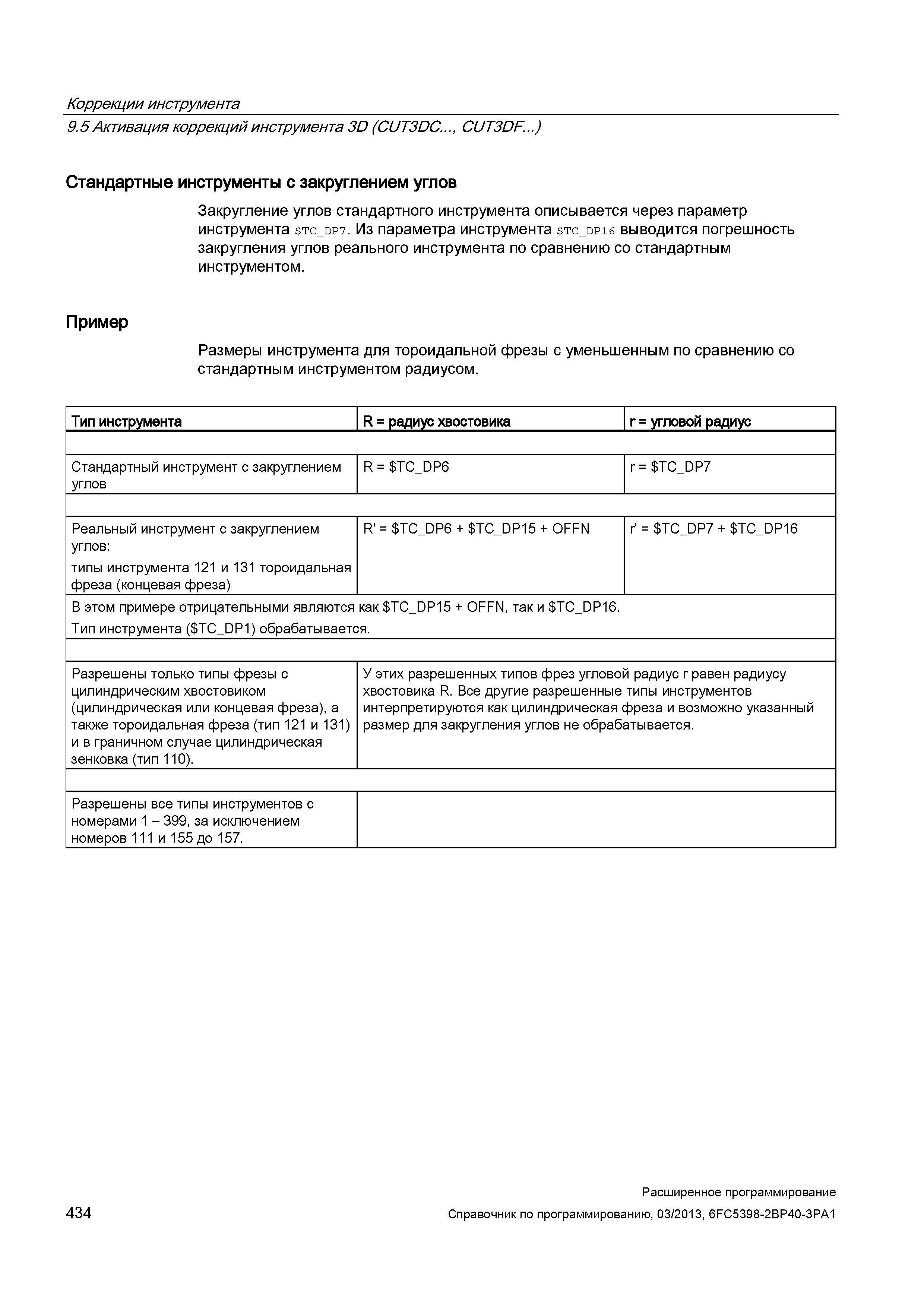

434 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.434

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 434 0434 Lab2u

Коррекции инструмента 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) Стандартные инструменты с закруглением углов Закругление углов стандартного инструмента описывается через параметр инструмента tc_dp7. Из параметра инструмента tc_dpi6 выводится погрешность закругления углов реального инструмента по сравнению со стандартным инструментом. Пример Размеры инструмента для тороидальной фрезы с уменьшенным по сравнению со стандартным инструментом радиусом. Тип инструмента R = радиус хвостовика г = угловой радиус Стандартный инструмент с закруглением углов R = TC_DP6 г= TC_DP7 Реальный инструмент с закруглением углов: типы инструмента 121 и 131 тороидальная фреза (концевая фреза) R' = TC_DP6 + TC_DP15 + OFFN г' = TC_DP7 + TC_DP16 В этом примере отрицательными являются как TC_DP15 + OFFN, так и TC_DP16. Тип инструмента ( TC_DP1) обрабатывается. Разрешены только типы фрезы с цилиндрическим хвостовиком (цилиндрическая или концевая фреза), а также тороидальная фреза (тип 121 и 131) и в граничном случае цилиндрическая зенковка (тип 110). У этих разрешенных типов фрез угловой радиус г равен радиусу хвостовика R. Все другие разрешенные типы инструментов интерпретируются как цилиндрическая фреза и возможно указанный размер для закругления углов не обрабатывается. Разрешены все типы инструментов с номерами 1 - 399, за исключением номеров 111 и 155 до 157. 434 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
