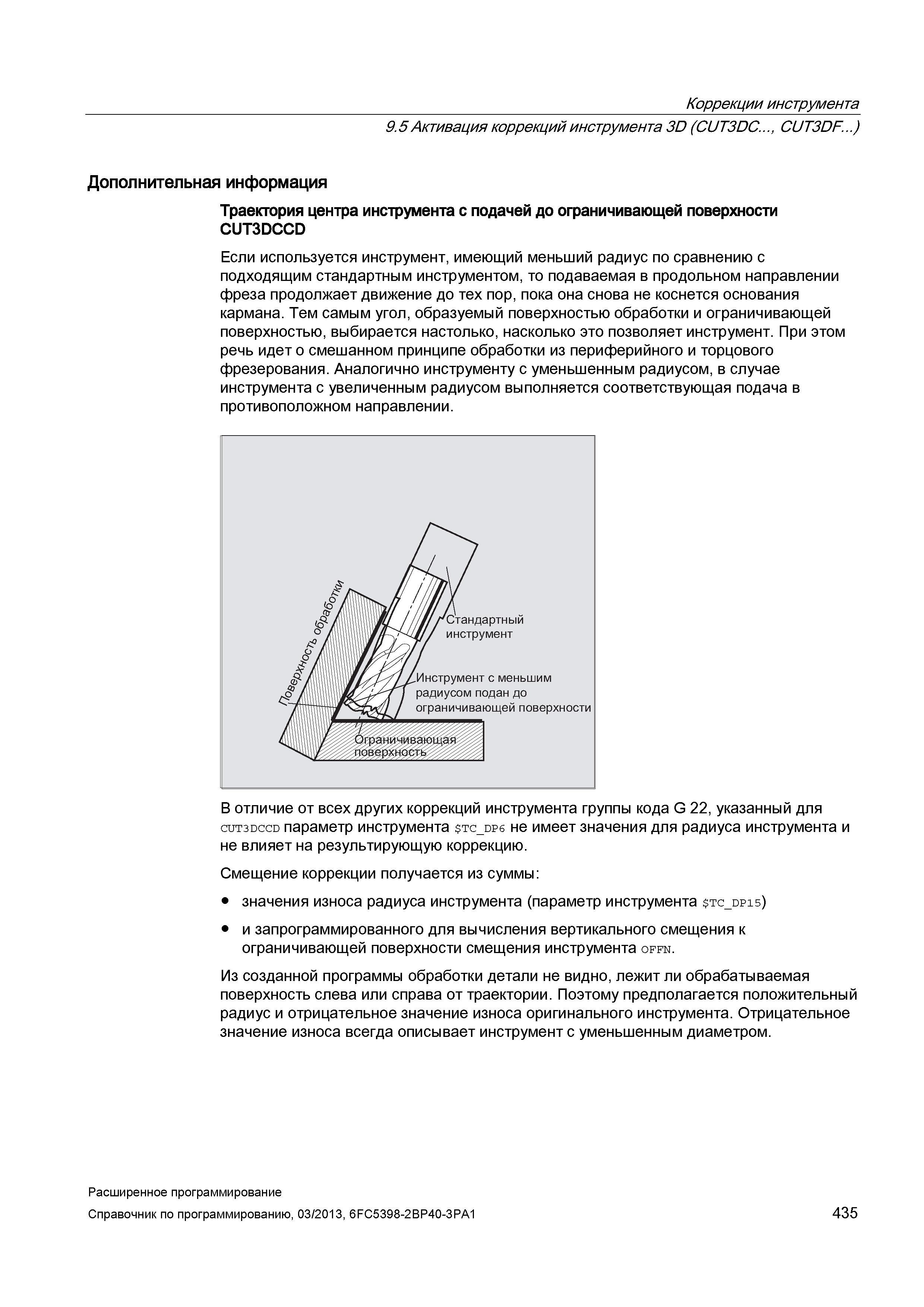

Коррекции инструмента 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) Дополнительная информация Траектория центра инструмента с подачей до ограничивающей поверхности CUT3DCCD Если используется инструмент, имеющий меньший радиус по сравнению с подходящим стандартным инструментом, то подаваемая в продольном направлении фреза продолжает движение до тех пор, пока она снова не коснется основания кармана. Тем самым угол, образуемый поверхностью обработки и ограничивающей поверхностью, выбирается настолько, насколько это позволяет инструмент. При этом речь идет о смешанном принципе обработки из периферийного и торцового фрезерования. Аналогично инструменту с уменьшенным радиусом, в случае инструмента с увеличенным радиусом выполняется соответствующая подача в противоположном направлении. В отличие от всех других коррекций инструмента группы кода G 22, указанный для cut3dccd параметр инструмента tc_dp6 не имеет значения для радиуса инструмента и не влияет на результирующую коррекцию. Смещение коррекции получается из суммы: значения износа радиуса инструмента (параметр инструмента tc_dpis) и запрограммированного для вычисления вертикального смещения к ограничивающей поверхности смещения инструмента offn. Из созданной программы обработки детали не видно, лежит ли обрабатываемая поверхность слева или справа от траектории. Поэтому предполагается положительный радиус и отрицательное значение износа оригинального инструмента. Отрицательное значение износа всегда описывает инструмент с уменьшенным диаметром. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 435
