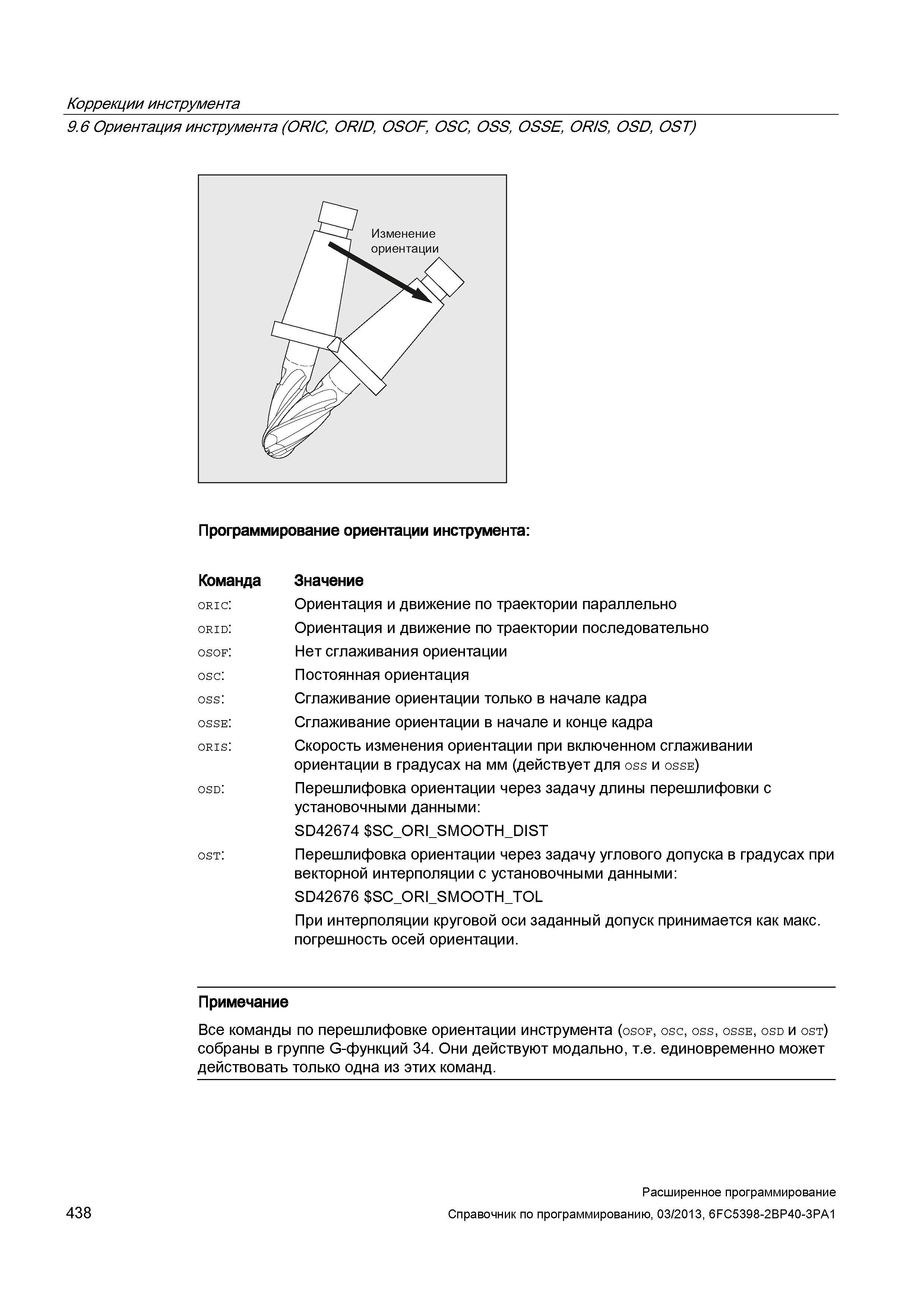

Коррекции инструмента 9.6 Ориентация инструмента (ORIC, OR/D, OSOF, OSC, OSS, OSSE, OR/S, OSD, OST) Программирование ориентации инструмента: Команда Значение oric: Ориентация и движение по траектории параллельно orid: Ориентация и движение по траектории последовательно osof: Нет сглаживания ориентации osc: Постоянная ориентация oss: Сглаживание ориентации только в начале кадра osse: Сглаживание ориентации в начале и конце кадра oris: Скорость изменения ориентации при включенном сглаживании ориентации в градусах на мм (действует для oss и osse) osd: Перешлифовка ориентации через задачу длины перешлифовки с установочными данными: SD42674 SC_ORI_SMOOTH_DIST ost: Перешлифовка ориентации через задачу углового допуска в градусах при векторной интерполяции с установочными данными: SD42676 SC_ORI_SMOOTH_TOL При интерполяции круговой оси заданный допуск принимается как макс. погрешность осей ориентации. Примечание Все команды по перешлифовке ориентации инструмента (osof, osc, oss, osse, osd и ost) собраны в группе G-функций 34. Они действуют модально, т.е. единовременно может действовать только одна из этих команд. 438 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
