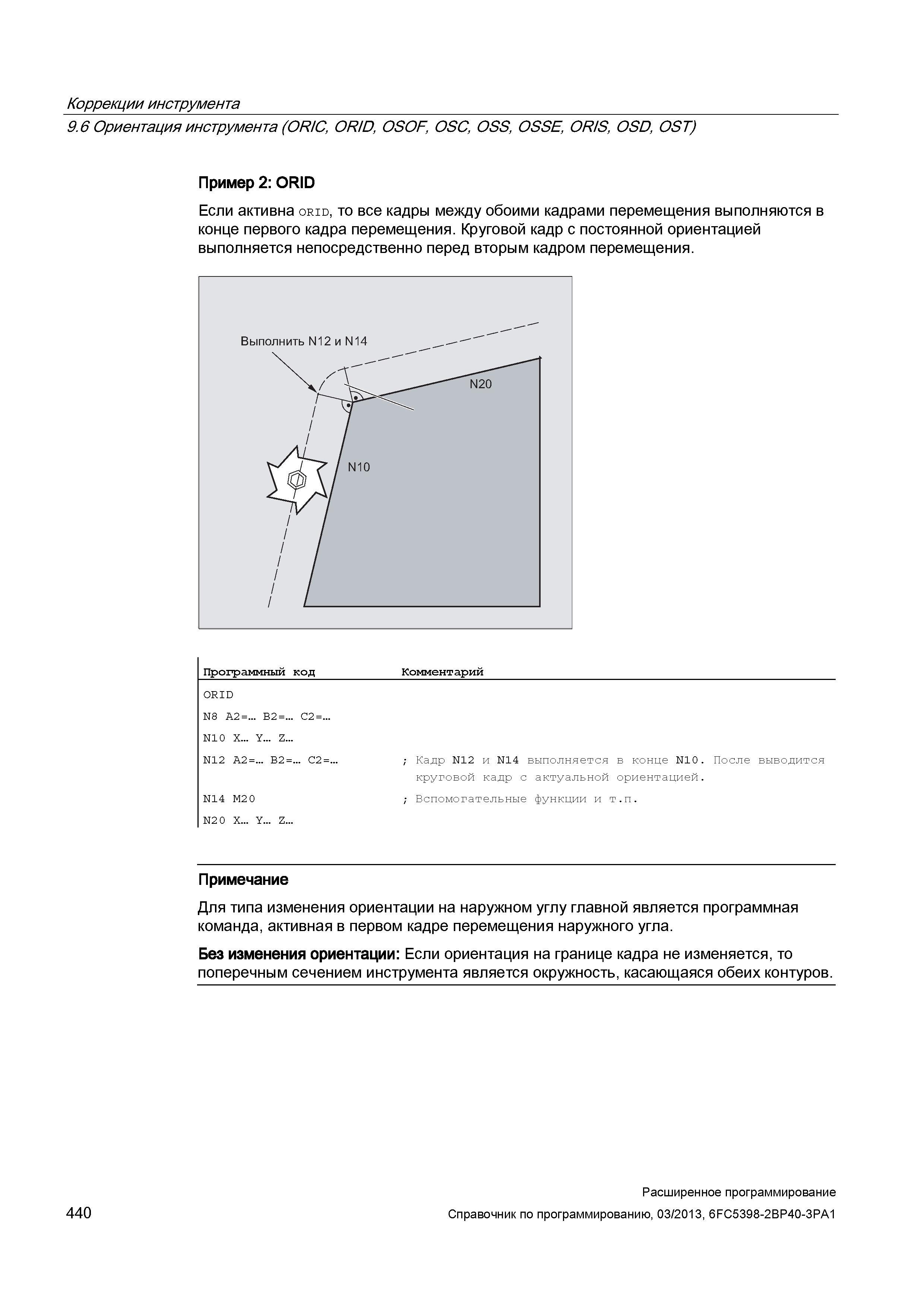

Коррекции инструмента 9.6 Ориентация инструмента (ORIC, OR/D, OSOF, OSC, OSS, OSSE, OR/S, OSD, OST) Пример 2: ORID Если активна orid, то все кадры между обоими кадрами перемещения выполняются в конце первого кадра перемещения. Круговой кадр с постоянной ориентацией выполняется непосредственно перед вторым кадром перемещения. Программный код Комментарий OR ID N8 A2=... B2=... C2=... N10 X. Y... Z... N12 A2=... B2=... C2=... ; Кадр N12 и N14 выполняется в конце N10. После выводится круговой кадр с актуальной ориентацией. N14 M2 0 ; Вспомогательные функции и т.п. N2 0 X. Y... Z... Примечание Для типа изменения ориентации на наружном углу главной является программная команда, активная в первом кадре перемещения наружного угла. Без изменения ориентации: Если ориентация на границе кадра не изменяется, то поперечным сечением инструмента является окружность, касающаяся обеих контуров. 440 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
