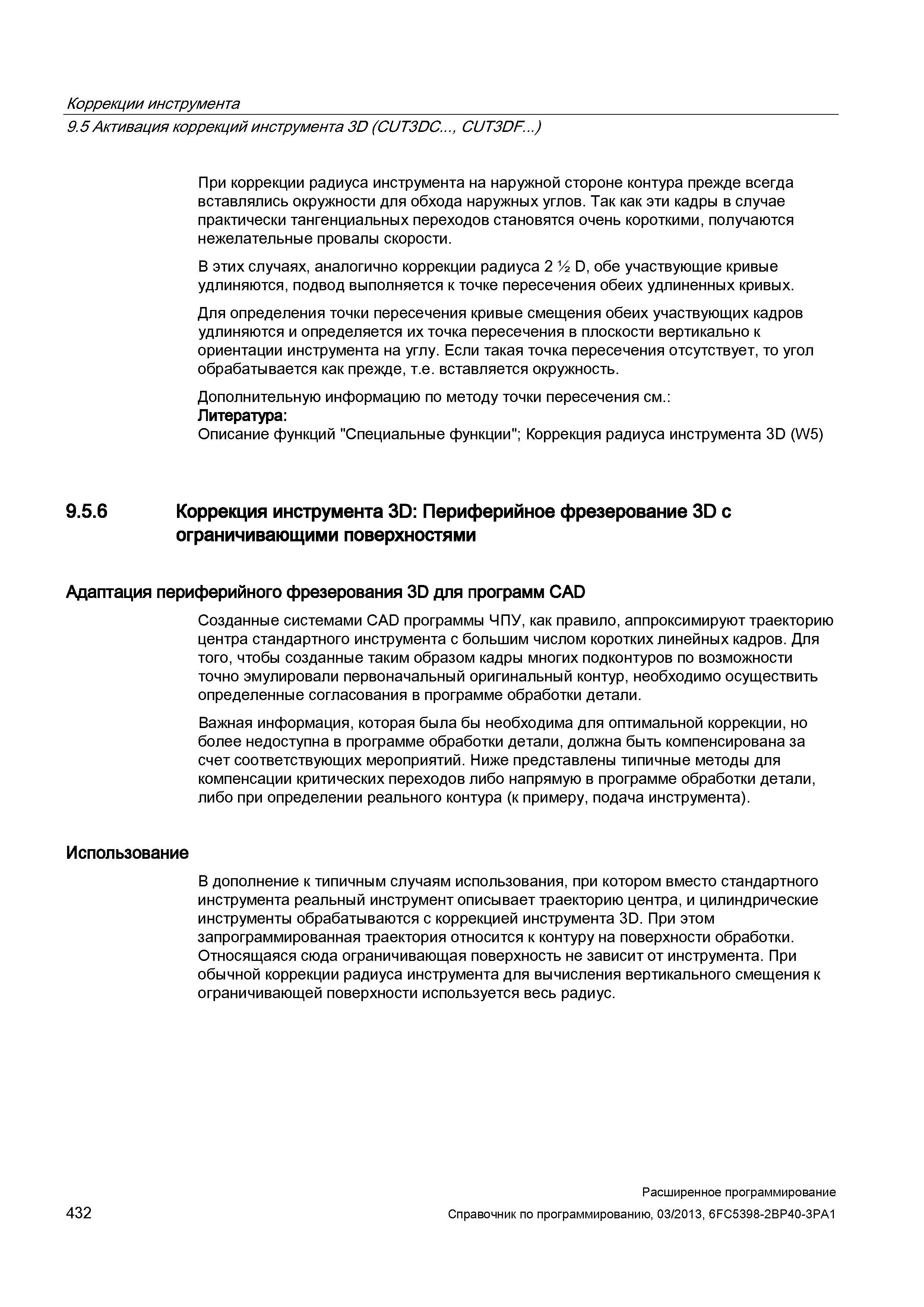

432 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.432

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 432 0432 Lab2u

Коррекции инструмента 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) При коррекции радиуса инструмента на наружной стороне контура прежде всегда вставлялись окружности для обхода наружных углов. Так как эти кадры в случае практически тангенциальных переходов становятся очень короткими, получаются нежелательные провалы скорости. В этих случаях, аналогично коррекции радиуса 2 ЛА D, обе участвующие кривые удлиняются, подвод выполняется к точке пересечения обеих удлиненных кривых. Для определения точки пересечения кривые смещения обеих участвующих кадров удлиняются и определяется их точка пересечения в плоскости вертикально к ориентации инструмента на углу. Если такая точка пересечения отсутствует, то угол обрабатывается как прежде, т.е. вставляется окружность. Дополнительную информацию по методу точки пересечения см.: Литература: Описание функций "Специальные функции"; Коррекция радиуса инструмента 3D (W5) 9.5.6 Коррекция инструмента 3D: Периферийное фрезерование 3D с ограничивающими поверхностями Адаптация периферийного фрезерования 3D для программ CAD Созданные системами CAD программы ЧПУ, как правило, аппроксимируют траекторию центра стандартного инструмента с большим числом коротких линейных кадров. Для того, чтобы созданные таким образом кадры многих подконтуров по возможности точно эмулировали первоначальный оригинальный контур, необходимо осуществить определенные согласования в программе обработки детали. Важная информация, которая была бы необходима для оптимальной коррекции, но более недоступна в программе обработки детали, должна быть компенсирована за счет соответствующих мероприятий. Ниже представлены типичные методы для компенсации критических переходов либо напрямую в программе обработки детали, либо при определении реального контура (к примеру, подача инструмента). Использование В дополнение к типичным случаям использования, при котором вместо стандартного инструмента реальный инструмент описывает траекторию центра, и цилиндрические инструменты обрабатываются с коррекцией инструмента 3D. При этом запрограммированная траектория относится к контуру на поверхности обработки. Относящаяся сюда ограничивающая поверхность не зависит от инструмента. При обычной коррекции радиуса инструмента для вычисления вертикального смещения к ограничивающей поверхности используется весь радиус. 432 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
