420 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.420

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 420 0420 Lab2u

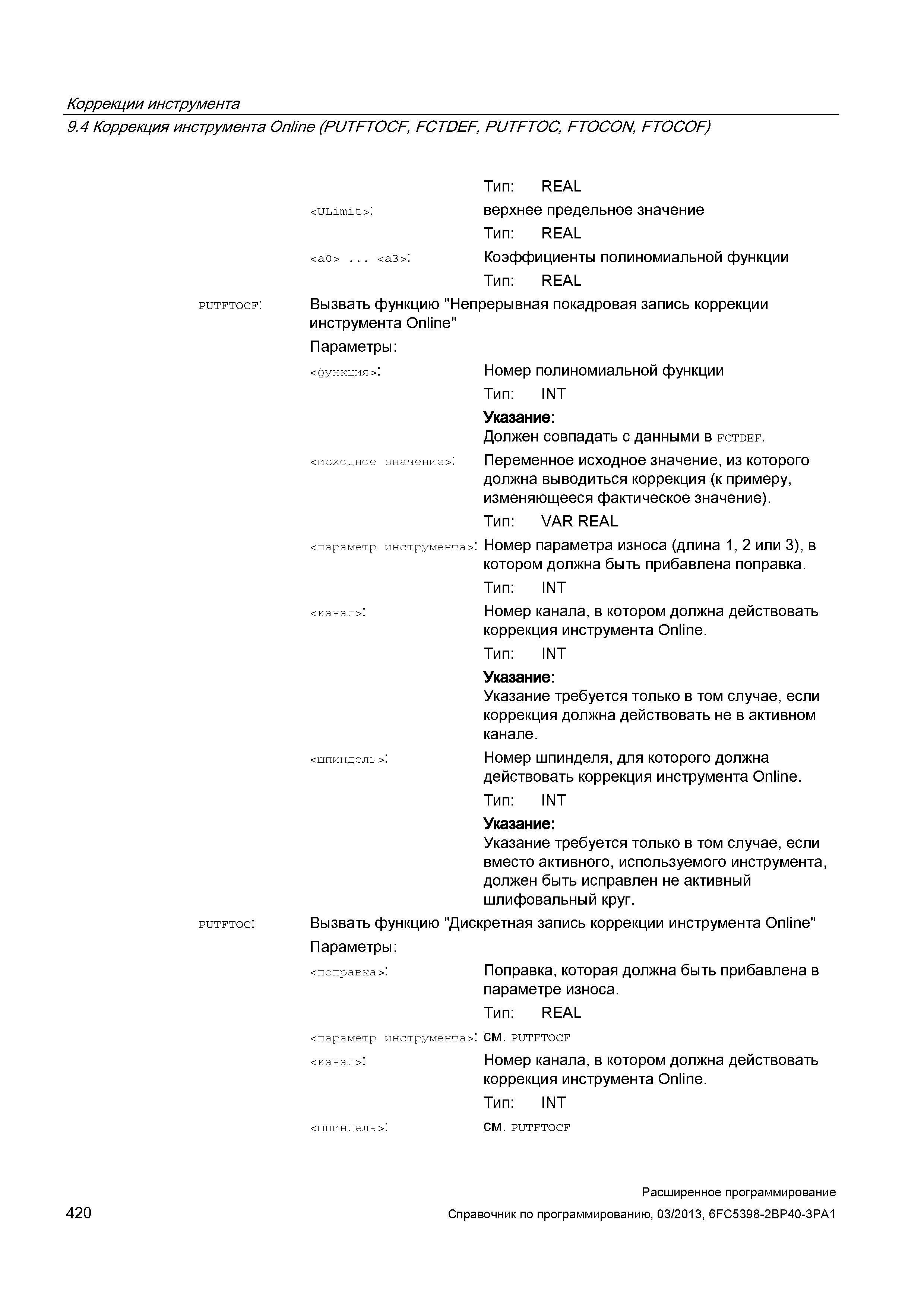

Коррекции инструмента 94 Коррекция инструмента Online (PUTFTOCF, FCTDEF, PUTFTOC, FTOCON FTOCOF) putftocf: putftoc: : : <исходное значение>: <параметр инструмента>. <канал>: Тип: REAL верхнее предельное значение Тип: REAL Коэффициенты полиномиальной функции Тип: REAL Вызвать функцию "Непрерывная покадровая запись коррекции инструмента Online" Параметры: <функция> : Номер полиномиальной функции Тип: INT Указание: Должен совпадать с данными в fctdef. Переменное исходное значение, из которого должна выводиться коррекция (к примеру, изменяющееся фактическое значение). Тип: VAR REAL Номер параметра износа (длина 1, 2 или 3), в котором должна быть прибавлена поправка. Тип: INT Номер канала, в котором должна действовать коррекция инструмента Online. Тип: INT Указание: Указание требуется только в том случае, если коррекция должна действовать не в активном канале. Номер шпинделя, для которого должна действовать коррекция инструмента Online. Тип: INT Указание: Указание требуется только в том случае, если вместо активного, используемого инструмента, должен быть исправлен не активный шлифовальный круг. Вызвать функцию "Дискретная запись коррекции инструмента Online" Параметры: Поправка, которая должна быть прибавлена в параметре износа. Тип: REAL см. PUTFTOCF Номер канала, в котором должна действовать коррекция инструмента Online. Тип: INT <шпиндель >. <поправка >: <параметр инструмента>. <канал>. <шпиндель >: см. PUTFTOCF 420 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
