Трехмерная коррекция без ориентации инструмента Система ЧПУ Heidenhain iTNC 530 смещает инструмент в направлении нормали к поверхности

Трехмерная коррекция без ориентации инструмента Система ЧПУ Heidenhain iTNC 530 смещает инструмент в направлении нормали к поверхности

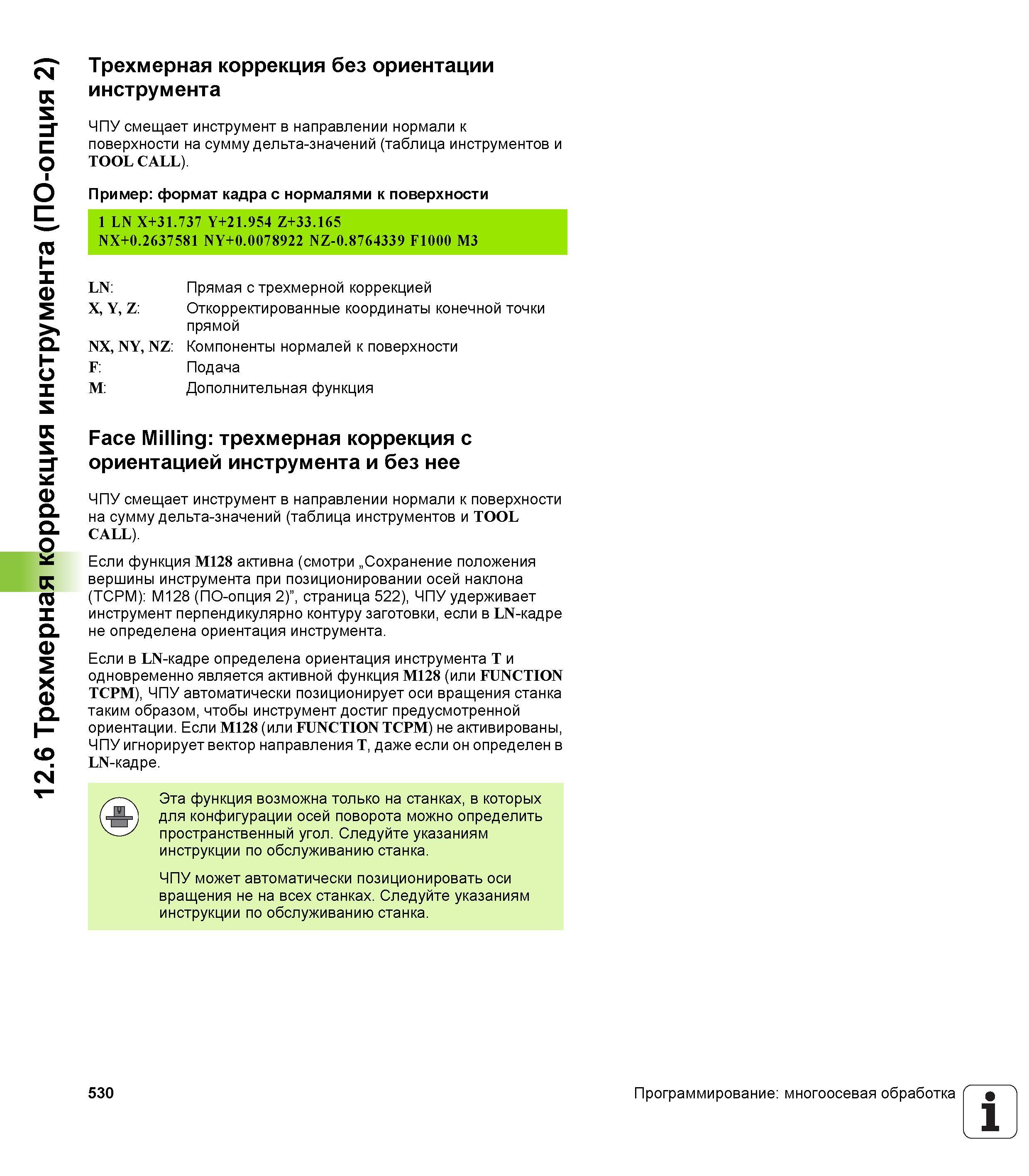

Трехмерная коррекция без ориентации инструмента Система ЧПУ Heidenhain iTNC 530 смещает инструмент в направлении нормали к поверхности _ на сумму дельта-значений (таблица инструментов и TOOL CALL). Пример: формат кадра с нормалями к поверхности 1 LN X+31.737 Y+21.954 Z+33.165 NX+0.2637581 NY+0.0078922 NZ-0.8764339 F1000 M3 LN: Прямая с трехмерной коррекцией X, Y, Z: Откорректированные координаты конечной точки прямой NX, NY, NZ: Компоненты нормалей к поверхности F: Подача M: Дополнительная функция Face Milling: трехмерная коррекция с ориентацией инструмента и без нее ЧПУ смещает инструмент в направлении нормали к поверхности на сумму дельта-значений (таблица инструментов и TOOL CALL). Если функция M128 активна (смотри „Сохранение положения вершины инструмента при позиционировании осей наклона (tCpM): M128 (ПО-опция 2)”, страница 522), ЧПУ удерживает инструмент перпендикулярно контуру заготовки, если в LN-кадре не определена ориентация инструмента. Если в LN-кадре определена ориентация инструмента T и одновременно является активной функция M128 (или FUNCTION TCPM), ЧПУ автоматически позиционирует оси вращения станка таким образом, чтобы инструмент достиг предусмотренной ориентации. Если M128 (или FUNCTION TCPM) не активированы, ЧПУ игнорирует вектор направления T, даже если он определен в LN-кадре. Эта функция возможна только на станках, в которых для конфигурации осей поворота можно определить пространственный угол. Следуйте указаниям инструкции по обслуживанию станка. ЧПУ может автоматически позиционировать оси вращения не на всех станках. Следуйте указаниям инструкции по обслуживанию станка. 530 Программирование: многоосевая обработка 1 12.6 Трехмерная коррекция инструмента (ПО-опция 2)
