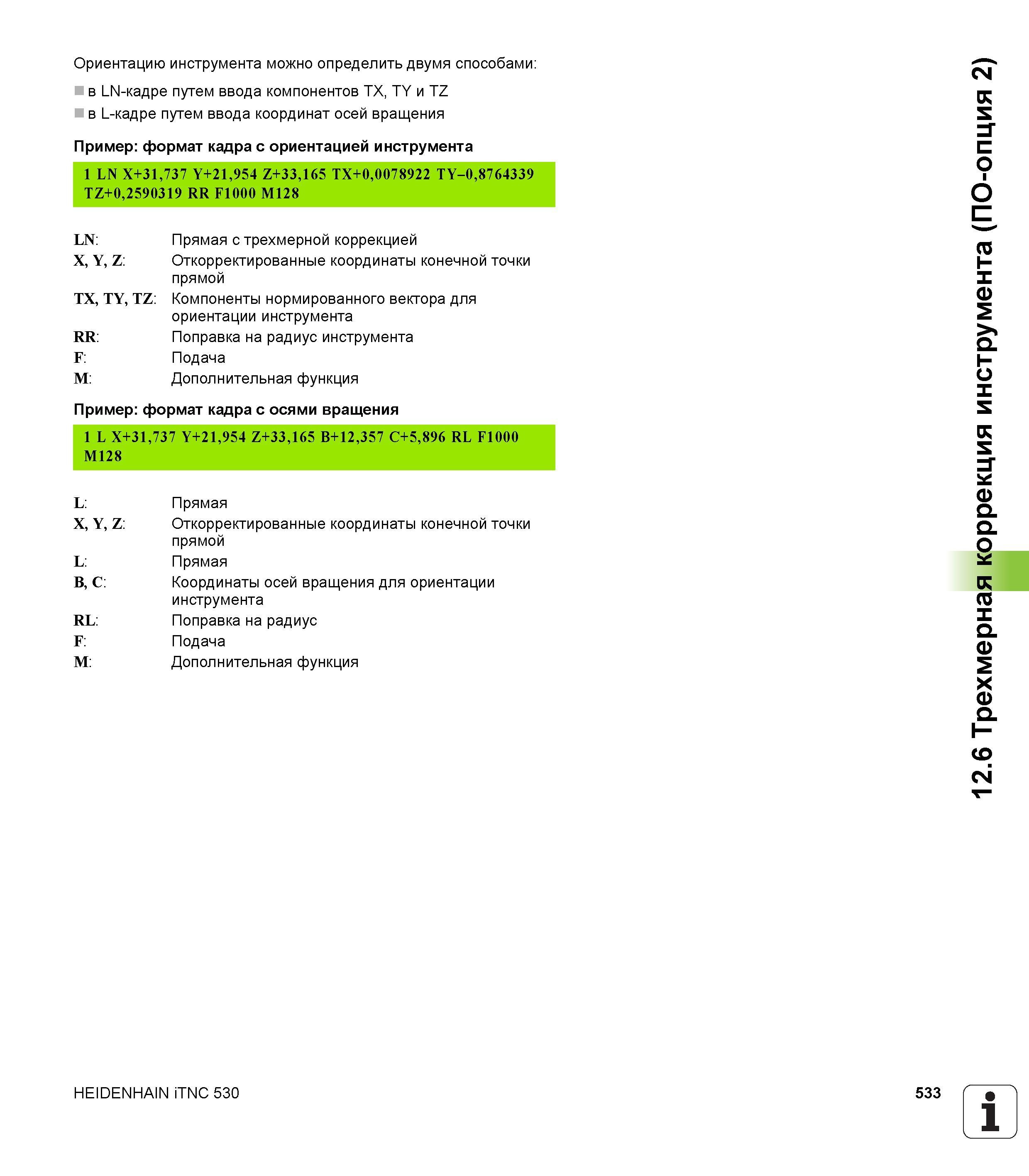

Ориентацию инструмента можно определить двумя способами: в LN-кадре путем ввода компонентов TX, TY и TZ в L-кадре путем ввода координат осей вращения Пример: формат кадра с ориентацией инструмента 1 LN X+31,737 Y+21,954 Z+33,165 TX+0,0078922 TY-0,8764339 TZ+0,2590319 RR F1000 M128 LN: Прямая с трехмерной коррекцией X, Y, Z: Откорректированные координаты конечной точки прямой TX, TY, TZ: Компоненты нормированного вектора для ориентации инструмента RR: Поправка на радиус инструмента F: Подача M: Дополнительная функция Пример: формат кадра с осями вращения 1 L X+31,737 Y+21,954 Z+33,165 B+12,357 C+5,896 RL F1000 M128 L: Прямая X, Y, Z: Откорректированные координаты конечной точки прямой L: Прямая B, C: Координаты осей вращения для ориентации инструмента RL: Поправка на радиус F: Подача M: Дополнительная функция HEIDENHAIN iTNC 530 533 1 12.6 Трехмерная коррекция инструмента (ПО-опция 2)
