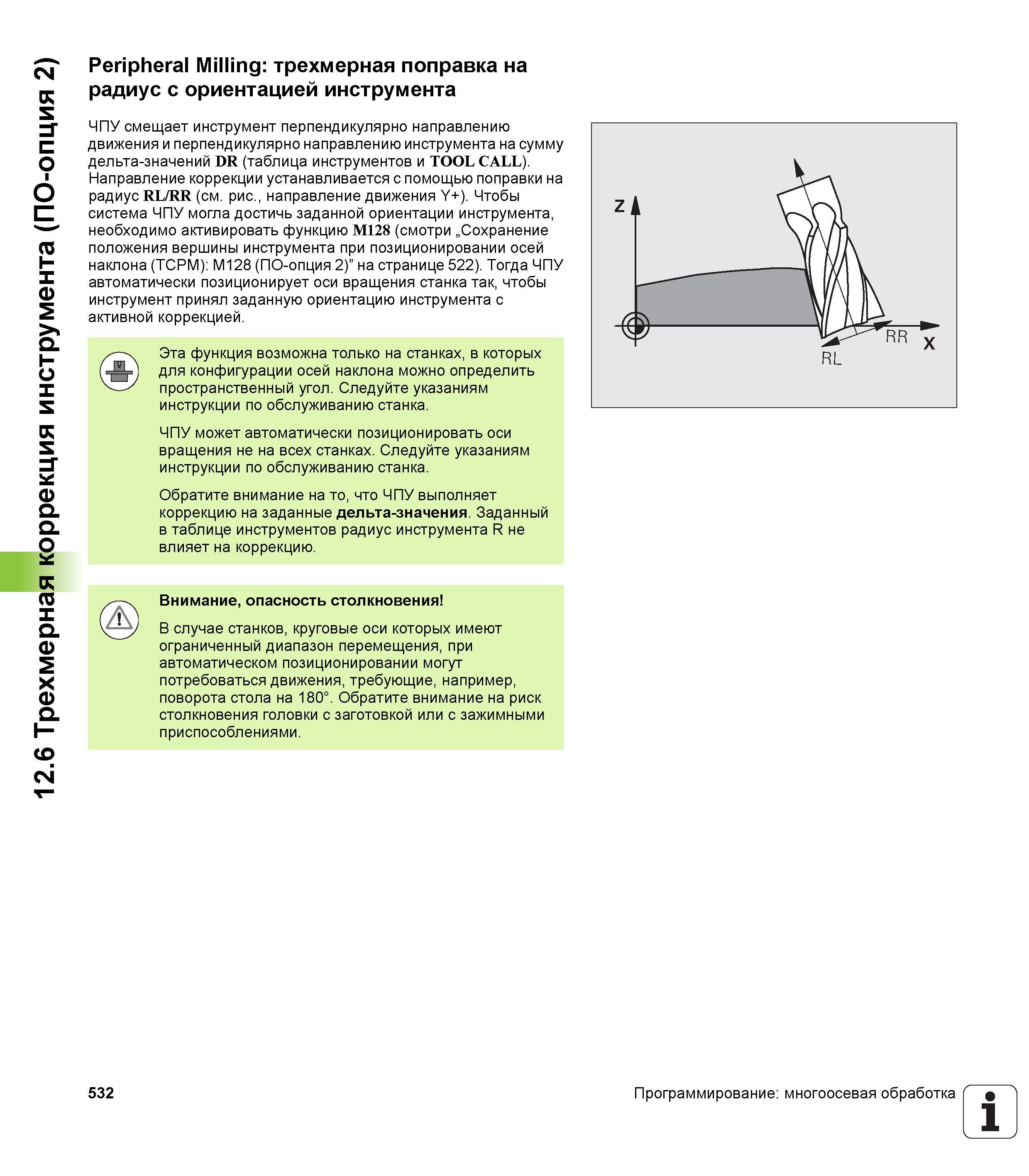

Peripheral Milling Трехмерная поправка на радиус с ориентацией инструмента Система ЧПУ Heidenhain iTNC 530 смещает инструмент _ перпендикулярно направлению движения и перпендикулярно направлению инструмента на сумму дельта-значений DR (таблица инструментов и TOOL CALL). Направление коррекции устанавливается с помощью поправки на радиус RL/RR (см. рис., направление движения Y+). Чтобы система ЧПУ могла достичь заданной ориентации инструмента, необходимо активировать функцию M128 (смотри „Сохранение положения вершины инструмента при позиционировании осей наклона (TCPM): M128 (ПО-опция 2)” на странице 522). Тогда ЧПУ автоматически позиционирует оси вращения станка так, чтобы инструмент принял заданную ориентацию инструмента с активной коррекцией. Эта функция возможна только на станках, в которых для конфигурации осей наклона можно определить пространственный угол. Следуйте указаниям инструкции по обслуживанию станка. ЧПУ может автоматически позиционировать оси вращения не на всех станках. Следуйте указаниям инструкции по обслуживанию станка. Обратите внимание на то, что ЧПУ выполняет коррекцию на заданные дельта-значения. Заданный в таблице инструментов радиус инструмента R не влияет на коррекцию. Внимание, опасность столкновения В случае станков, круговые оси которых имеют ограниченный диапазон перемещения, при автоматическом позиционировании могут потребоваться движения, требующие, например, поворота стола на 180°. Обратите внимание на риск столкновения головки с заготовкой или с зажимными приспособлениями. 532 Программирование: многоосевая обработка 1 12.6 Трехмерная коррекция инструмента (ПО-опция 2)
