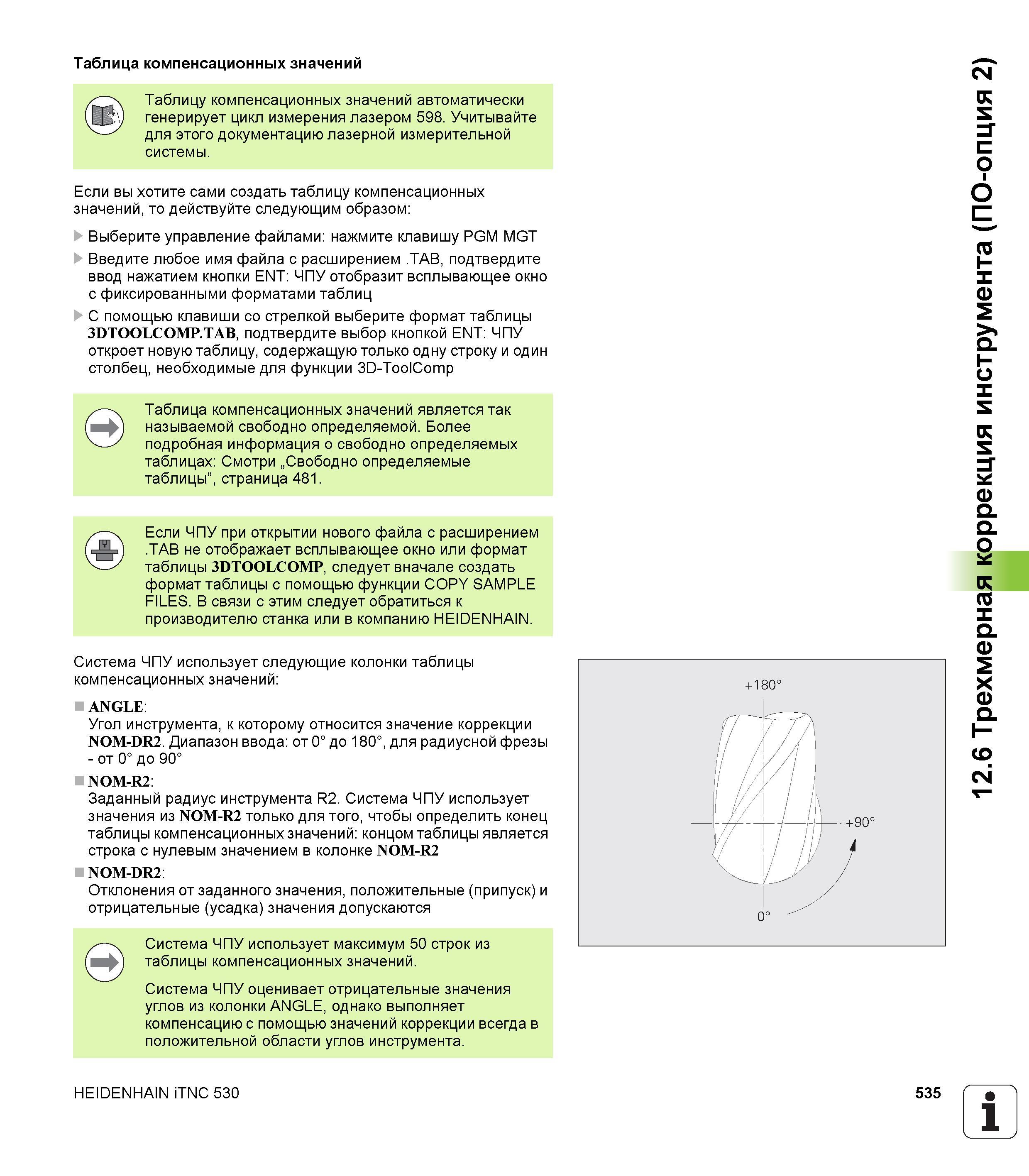

Таблицу компенсационных значений автоматически генерирует цикл измерения лазером 598. Учитывайте для этого документацию лазерной измерительной системы. Если вы хотите сами создать таблицу компенсационных значений, то действуйте следующим образом: Выберите управление файлами: нажмите клавишу PGM MGT Введите любое имя файла с расширением .TAB, подтвердите ввод нажатием кнопки ENT: ЧПУ отобразит всплывающее окно с фиксированными форматами таблиц С помощью клавиши со стрелкой выберите формат таблицы 3DTOOLCOMP.TAB, подтвердите выбор кнопкой ENT: ЧПУ откроет новую таблицу, содержащую только одну строку и один столбец, необходимые для функции 3D-ToolComp Таблица компенсационных значений является так называемой свободно определяемой. Более подробная информация о свободно определяемых таблицах: Смотри „Свободно определяемые таблицы”, страница 481. Если ЧПУ при открытии нового файла с расширением .TAB не отображает всплывающее окно или формат таблицы 3DTOOLCOMP, следует вначале создать формат таблицы с помощью функции COPY SAMPLE FILES. в связи с этим следует обратиться к производителю станка или в компанию HEIDENHAIN. Система ЧПУ использует следующие колонки таблицы компенсационных значений: ANGLE: Угол инструмента, к которому относится значение коррекции NOM-DR2. Диапазон ввода: от 0° до 180°, для радиусной фрезы - от 0° до 90° NOM-R2: Заданный радиус инструмента R2. Система ЧПУ использует значения из NOM-R2 только для того, чтобы определить конец таблицы компенсационных значений: концом таблицы является строка с нулевым значением в колонке NOM-R2 NOM-DR2: Отклонения от заданного значения, положительные (припуск) и отрицательные (усадка) значения допускаются Система ЧПУ использует максимум 50 строк из таблицы компенсационных значений. Система ЧПУ оценивает отрицательные значения углов из колонки ANGLE, однако выполняет компенсацию с помощью значений коррекции всегда в положительной области углов инструмента. + 180° HEIDENHAIN iTNC 530 535 1 12.6 Трехмерная коррекция инструмента (ПО-опция 2) Таблица компенсационных значений
