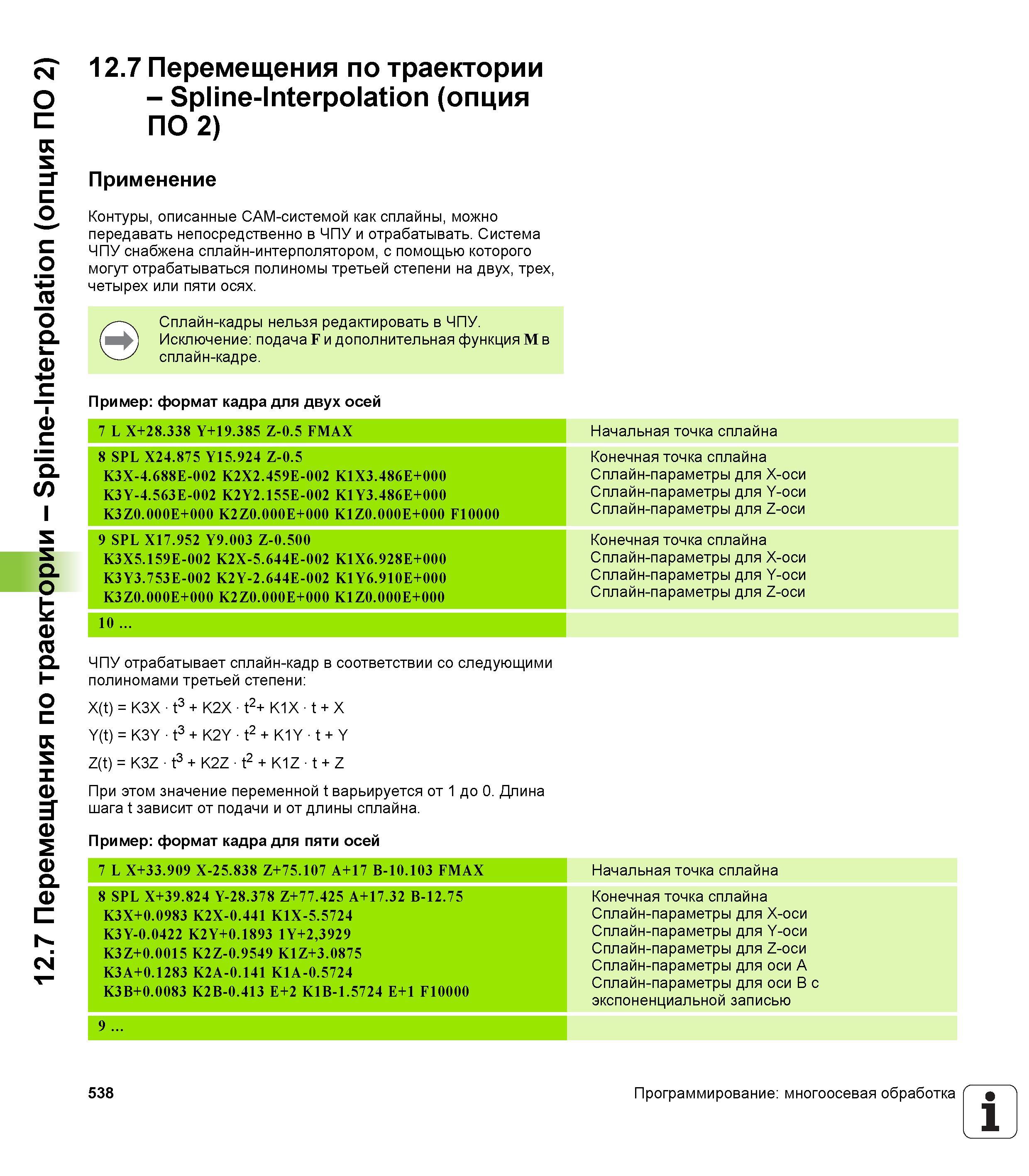

Контуры, описанные CAM-системой как сплайны, можно передавать непосредственно в ЧПУ Heidenhain iTNC 530 и отрабатывать _ Система ЧПУ снабжена сплайн-интерполятором, с помощью которого могут отрабатываться полиномы третьей степени на двух, трех, четырех или пяти осях. Сплайн-кадры нельзя редактировать в ЧПУ. Исключение: подача F и дополнительная функция M в сплайн-кадре. Пример: формат кадра для двух осей 7 L X+28.338 Y+19.385 Z-0.5 FMAX Начальная точка сплайна Конечная точка сплайна Сплайн-параметры для X-оси Сплайн-параметры для Y-оси Сплайн-параметры для Z-оси Конечная точка сплайна Сплайн-параметры для X-оси Сплайн-параметры для Y-оси Сплайн-параметры для Z-оси 8 SPL X24.875 Y15.924 Z-0.5 K3X-4.688E-002 K2X2.459E-002 K1X3.486E+000 K3Y-4.563E-002 K2Y2.155E-002 K1Y3.486E+000 K3Z0.000E+000 K2Z0.000E+000 K1Z0.000E+000 F10000 9 SPL X17.952 Y9.003 Z-0.500 K3X5.159E-002 K2X-5.644E-002 K1X6.928E+000 K3Y3.753E-002 K2Y-2.644E-002 K1Y6.910E+000 K3Z0.000E+000 K2Z0.000E+000 K1Z0.000E+000 10 ЧПУ отрабатывает сплайн-кадр в соответствии со следующими полиномами третьей степени: X(t) = K3X t3 + K2X t2+ K1X t + X Y(t) = K3Y t3 + K2Y t2 + K1Y t + Y Z(t) = K3Z t3 + K2Z t2 + K1Z t + Z При этом значение переменной t варьируется от 1 до 0. Длина шага t зависит от подачи и от длины сплайна. Пример: формат кадра для пяти осей 7 L X+33.909 X-25.838 Z+75.107 A+17 B-10.103 FMAX Начальная точка сплайна 8 SPL X+39.824 Y-28.378 Z+77.425 A+17.32 B-12.75 K3X+0.0983 K2X-0.441 K1X-5.5724 K3Y-0.0422 K2Y+0.1893 1Y+2,3929 K3Z+0.0015 K2Z-0.9549 K1Z+3.0875 K3A+0.1283 K2A-0.141 K1A-0.5724 K3B+0.0083 K2B-0.413 E+2 K1B-1.5724 E+1 F10000 Конечная точка сплайна Сплайн-параметры для X-оси Сплайн-параметры для Y-оси Сплайн-параметры для Z-оси Сплайн-параметры для оси A Сплайн-параметры для оси B с экспоненциальной записью 9 538 Программирование: многоосевая обработка 1 12.7 Перемещения по траектории - Spline-Interpolation (опция ПО 2) 12.7 Перемещения по траектории - Spline-Interpolation (опция ПО 2) Применение
