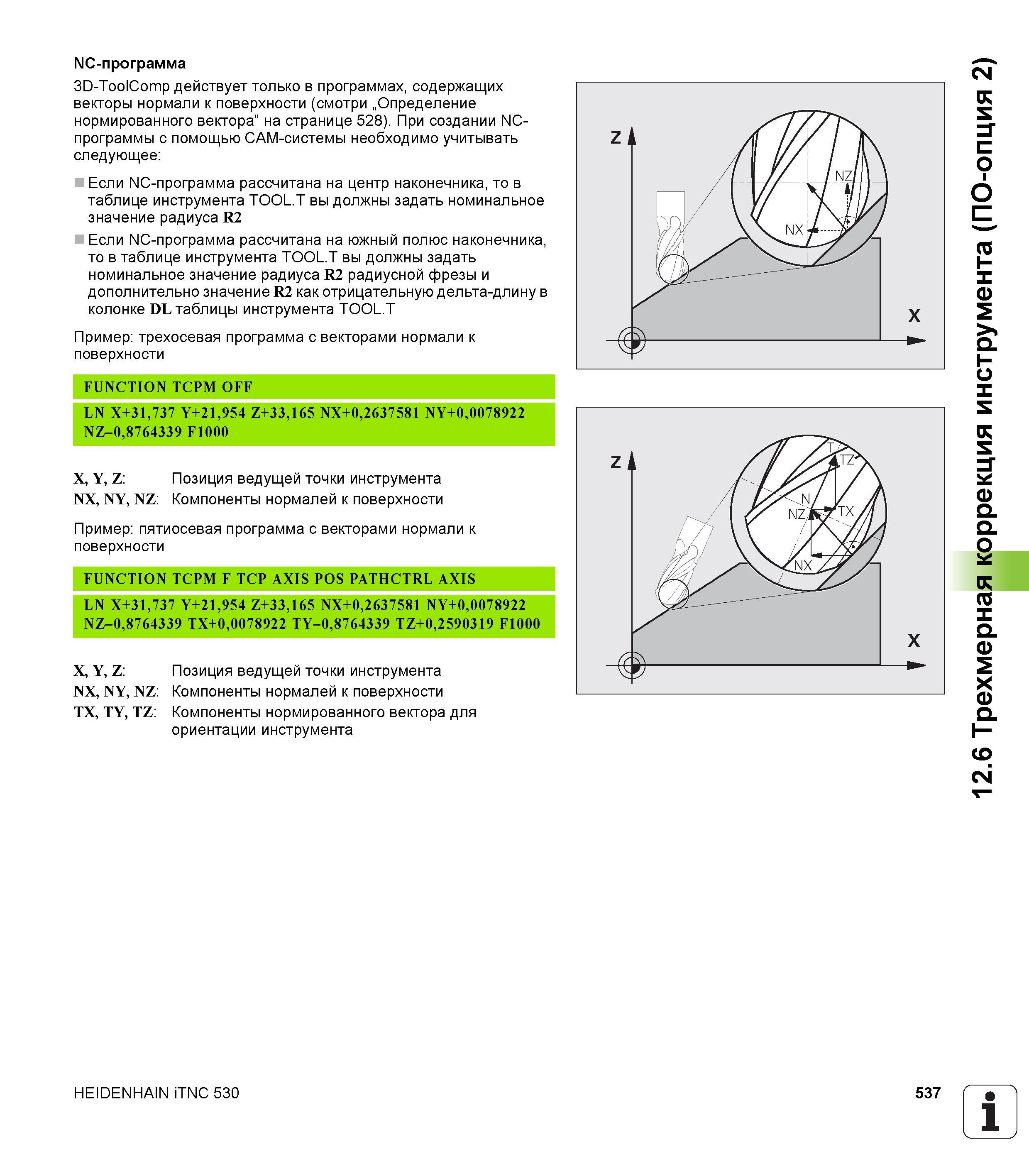

При создании NC-программы с помощью CAM-системы необходимо учитывать следующее: Если NC-программа рассчитана на центр наконечника, то в таблице инструмента TOOL.T вы должны задать номинальное значение радиуса R2 Если NC-программа рассчитана на южный полюс наконечника, то в таблице инструмента TOOL.T вы должны задать номинальное значение радиуса R2 радиусной фрезы и дополнительно значение R2 как отрицательную дельта-длину в колонке DL таблицы инструмента TOOL.T Пример: трехосевая программа с векторами нормали к поверхности FUNCTION TCPM OFF LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922 NZ-0,8764339 F1000 X, Y, Z: Позиция ведущей точки инструмента NX, NY, NZ: Компоненты нормалей к поверхности Пример: пятиосевая программа с векторами нормали к поверхности FUNCTION TCPM F TCP AXIS POS PATHCTRL AXIS LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922 NZ-0,8764339 TX+0,0078922 TY-0,8764339 TZ+0,2590319 F1000 X, Y, Z: Позиция ведущей точки инструмента NX, NY, NZ: Компоненты нормалей к поверхности TX, TY, TZ: Компоненты нормированного вектора для ориентации инструмента HEIDENHAIN iTNC 530 537 1 12.6 Трехмерная коррекция инструмента (ПО-опция 2) NC-программа 3D-ToolComp действует только в программах, содержащих векторы нормали к поверхности (смотри „Определение нормированного вектора” на странице 528).
