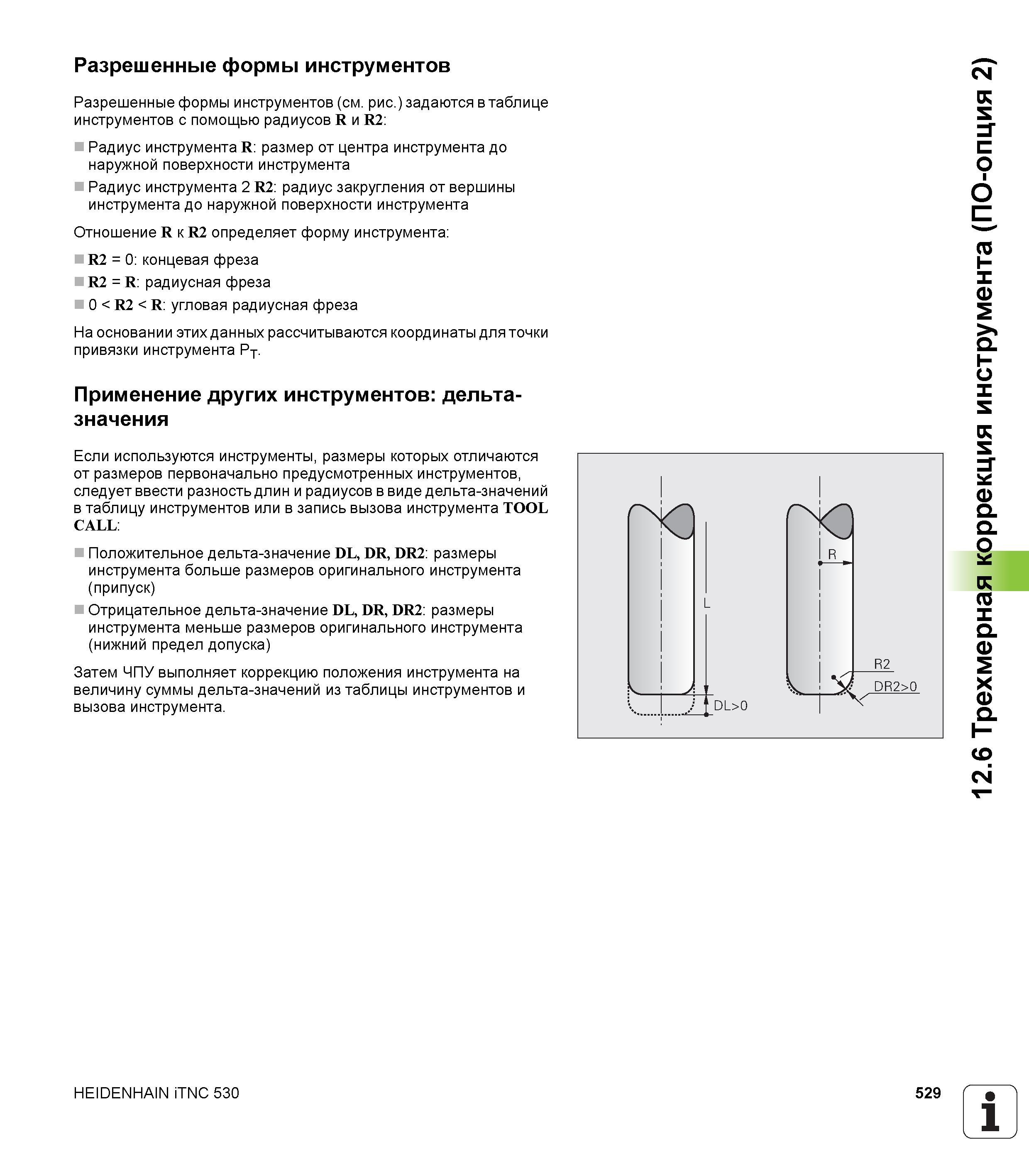

Разрешенные формы инструментов задаются в таблице инструментов с помощью радиусов R и R2: Радиус инструмента R: размер от центра инструмента

Разрешенные формы инструментов задаются в таблице инструментов с помощью радиусов R и R2: Радиус инструмента R: размер от центра инструмента до наружной поверхности инструмента Радиус инструмента 2 R2: радиус закругления от вершины инструмента до наружной поверхности инструмента Отношение R к R2 определяет форму инструмента: R2 = 0: концевая фреза R2 = R: радиусная фреза 0 < R2 < R: угловая радиусная фреза На основании этих данных рассчитываются координаты для точки привязки инструмента Pt. Применение других инструментов: дельтазначения Если используются инструменты, размеры которых отличаются от размеров первоначально предусмотренных инструментов, следует ввести разность длин и радиусов в виде дельта-значений в таблицу инструментов или в запись вызова инструмента TOOL CALL: Положительное дельта-значение DL, DR, DR2: размеры инструмента больше размеров оригинального инструмента (припуск) Отрицательное дельта-значение DL, DR, DR2: размеры инструмента меньше размеров оригинального инструмента (нижний предел допуска) Затем ЧПУ выполняет коррекцию положения инструмента на величину суммы дельта-значений из таблицы инструментов и вызова инструмента. 1 L rh R i i Hhf J; DL>0 Ця, HEIDENHAIN iTNC 530 529 1 12.6 Трехмерная коррекция инструмента (ПО-опция 2) Разрешенные формы инструментов
