Система ЧПУ Heidenhain iTNC 530 может выполнять трехмерную коррекцию инструмента (3D-коррекцию) для кадров прямых

Система ЧПУ Heidenhain iTNC 530 может выполнять трехмерную коррекцию инструмента (3D-коррекцию) для кадров прямых

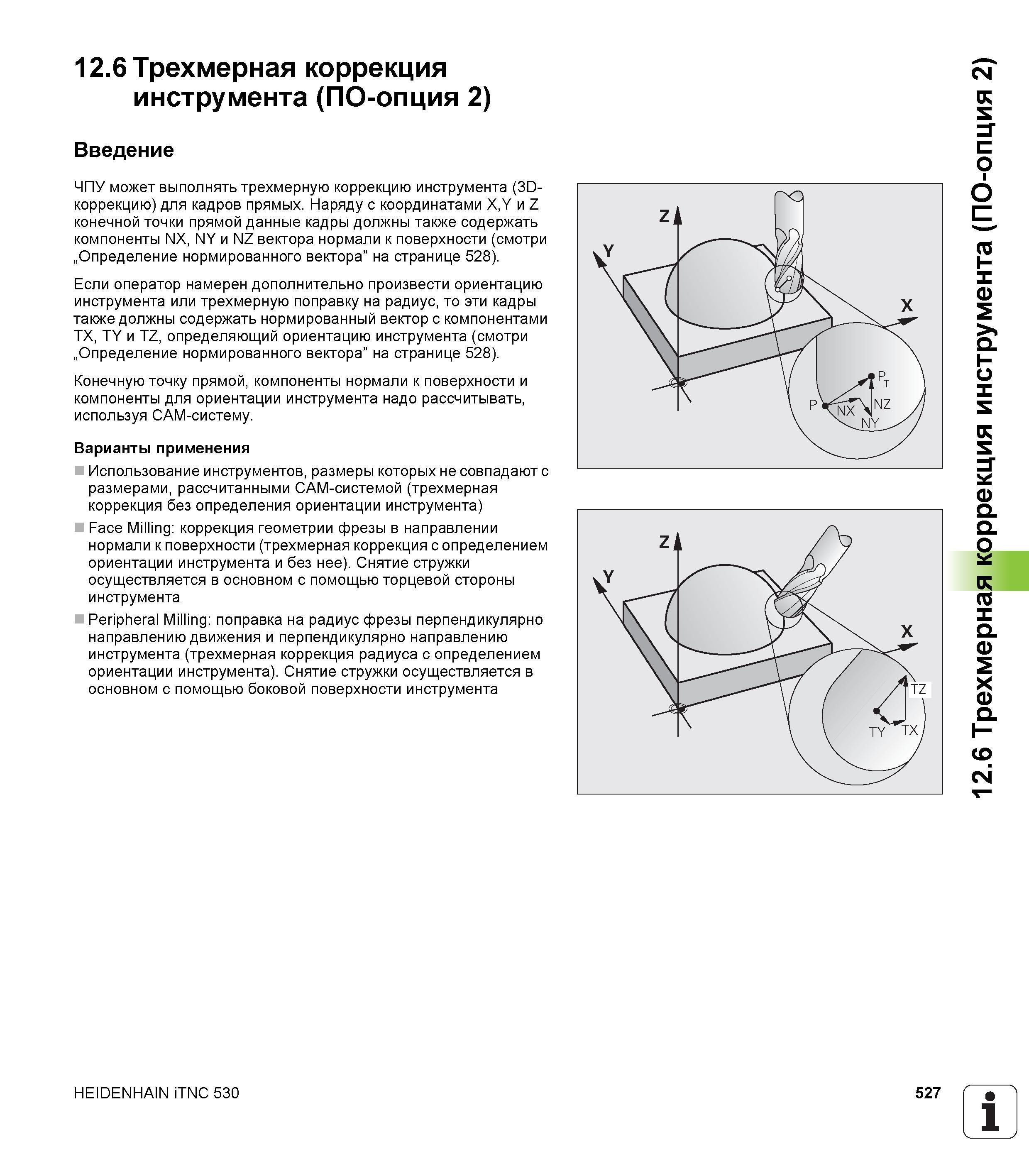

Система ЧПУ Heidenhain iTNC 530 может выполнять трехмерную коррекцию инструмента (3D-коррекцию) для кадров прямых _ Наряду с координатами X,Y и Z конечной точки прямой данные кадры должны также содержать компоненты NX, Ny и NZ вектора нормали к поверхности (смотри „Определение нормированного вектора” на странице 528). Если оператор намерен дополнительно произвести ориентацию инструмента или трехмерную поправку на радиус, то эти кадры также должны содержать нормированный вектор с компонентами TX, TY и TZ, определяющий ориентацию инструмента (смотри „Определение нормированного вектора” на странице 528). Конечную точку прямой, компоненты нормали к поверхности и компоненты для ориентации инструмента надо рассчитывать, используя CAM-систему. Варианты применения Использование инструментов, размеры которых не совпадают с размерами, рассчитанными CAM-системой (трехмерная коррекция без определения ориентации инструмента) Face Milling: коррекция геометрии фрезы в направлении нормали к поверхности (трехмерная коррекция с определением ориентации инструмента и без нее). Снятие стружки осуществляется в основном с помощью торцевой стороны инструмента Peripheral Milling: поправка на радиус фрезы перпендикулярно направлению движения и перпендикулярно направлению инструмента (трехмерная коррекция радиуса с определением ориентации инструмента). Снятие стружки осуществляется в основном с помощью боковой поверхности инструмента HEIDENHAIN iTNC 530 527 1 12.6 Трехмерная коррекция инструмента (ПО-опция 2) 12.6 Трехмерная коррекция инструмента (ПО-опция 2) Введение
