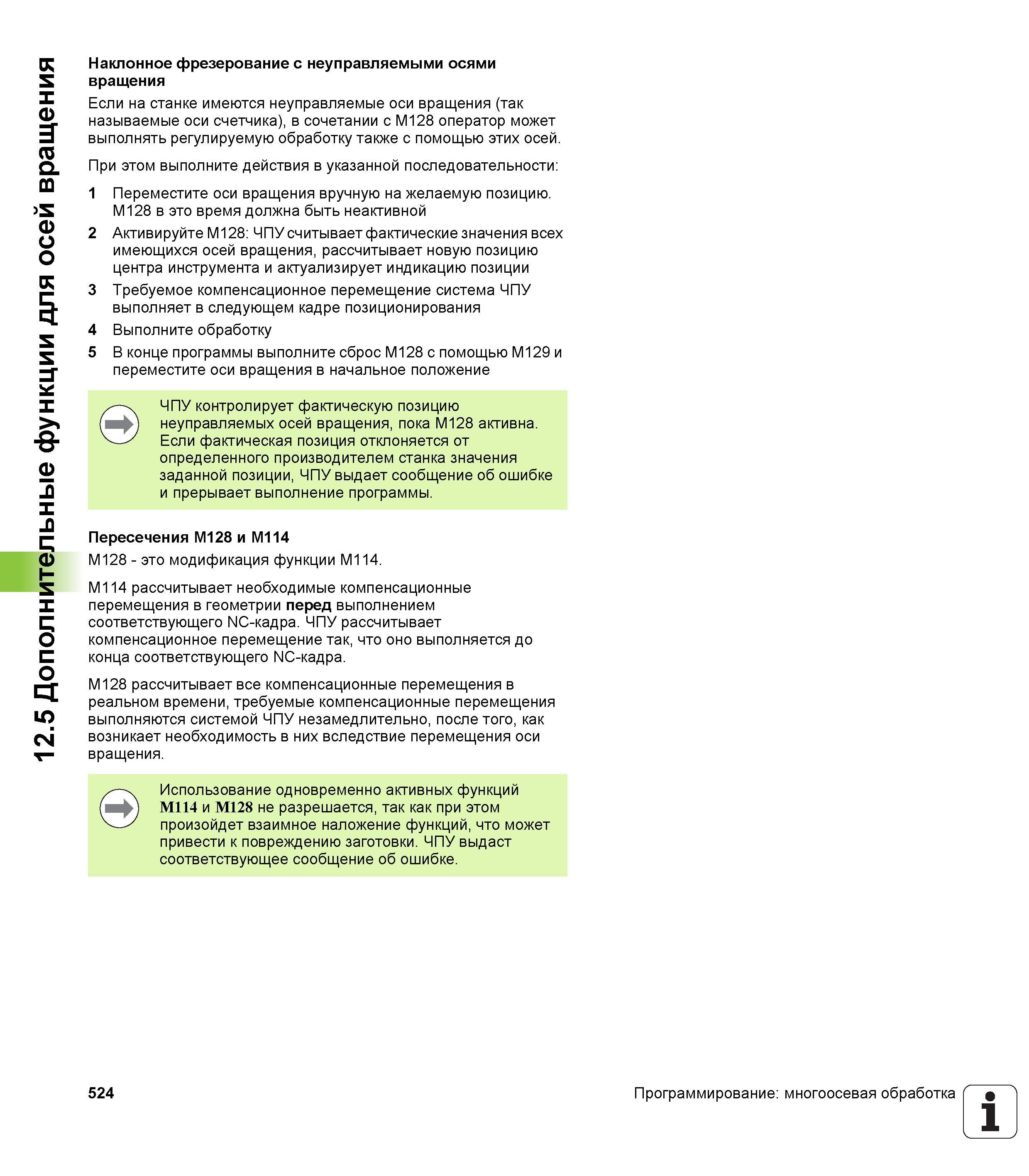

Если на станке имеются неуправляемые оси вращения (так называемые оси счетчика), в сочетании с М128 оператор может выполнять регулируемую обработку также с помощью этих осей. При этом выполните действия в указанной последовательности: 1 Переместите оси вращения вручную на желаемую позицию. M128 в это время должна быть неактивной 2 Активируйте M128: ЧПУ считывает фактические значения всех имеющихся осей вращения, рассчитывает новую позицию центра инструмента и актуализирует индикацию позиции 3 Требуемое компенсационное перемещение система ЧПУ выполняет в следующем кадре позиционирования 4 Выполните обработку 5 В конце программы выполните сброс М128 с помощью М129 и переместите оси вращения в начальное положение ЧПУ контролирует фактическую позицию неуправляемых осей вращения, пока М128 активна. Если фактическая позиция отклоняется от определенного производителем станка значения заданной позиции, ЧПУ выдает сообщение об ошибке и прерывает выполнение программы. Пересечения M128 и M114 M128 - это модификация функции M114. M114 рассчитывает необходимые компенсационные перемещения в геометрии перед выполнением соответствующего NC-кадра. ЧПУ рассчитывает компенсационное перемещение так, что оно выполняется до конца соответствующего NC-кадра. M128 рассчитывает все компенсационные перемещения в реальном времени, требуемые компенсационные перемещения выполняются системой ЧПУ незамедлительно, после того, как возникает необходимость в них вследствие перемещения оси вращения. Использование одновременно активных функций M114 и M128 не разрешается, так как при этом произойдет взаимное наложение функций, что может привести к повреждению заготовки. ЧПУ выдаст соответствующее сообщение об ошибке. 524 Программирование: многоосевая обработка 1 12.5 Дополнительные функции для осей вращения Наклонное фрезерование с неуправляемыми осями вращения
