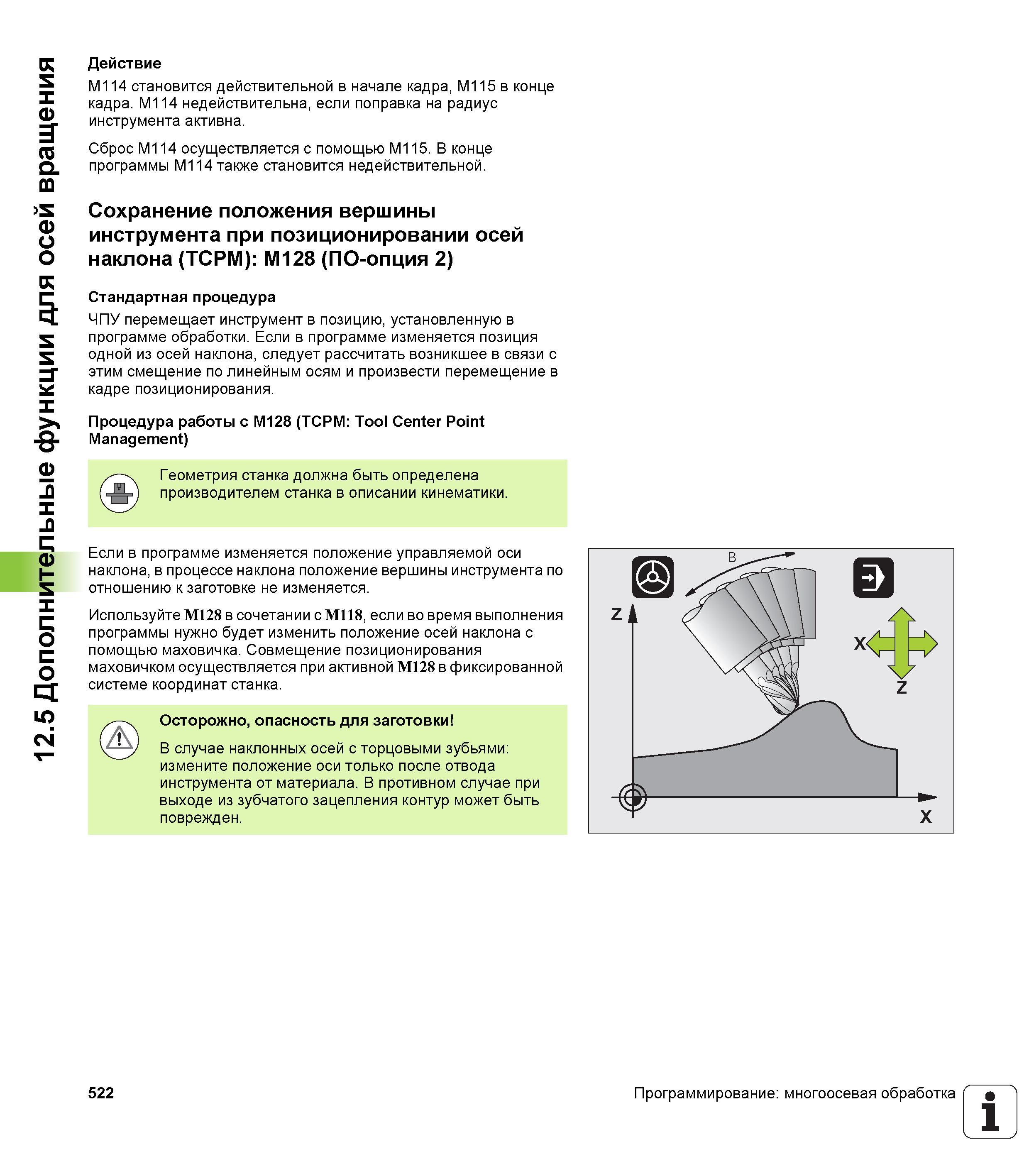

Стандартная процедура стойки ЧПУ Heidenhain iTNC 530 перемещает инструмент в позицию, установленную в программе обработки _ Если в программе изменяется позиция одной из осей наклона, следует рассчитать возникшее в связи с этим смещение по линейным осям и произвести перемещение в кадре позиционирования. Процедура работы с М128 (TCPM: Tool Center Point Management) Геометрия станка должна быть определена производителем станка в описании кинематики. Если в программе изменяется положение управляемой оси наклона, в процессе наклона положение вершины инструмента по отношению к заготовке не изменяется. Используйте M128 в сочетании с M118, если во время выполнения программы нужно будет изменить положение осей наклона с помощью маховичка. Совмещение позиционирования маховичком осуществляется при активной M128 в фиксированной системе координат станка. Осторожно, опасность для заготовки В случае наклонных осей с торцовыми зубьями: измените положение оси только после отвода инструмента от материала. В противном случае при выходе из зубчатого зацепления контур может быть поврежден. 522 Программирование: многоосевая обработка 1 12.5 Дополнительные функции для осей вращения Действие M114 становится действительной в начале кадра, M115 в конце кадра. M114 недействительна, если поправка на радиус инструмента активна. Сброс M114 осуществляется с помощью M115. В конце программы M114 также становится недействительной. Сохранение положения вершины инструмента при позиционировании осей наклона (TCPM): M128 (ПО-опция 2)
