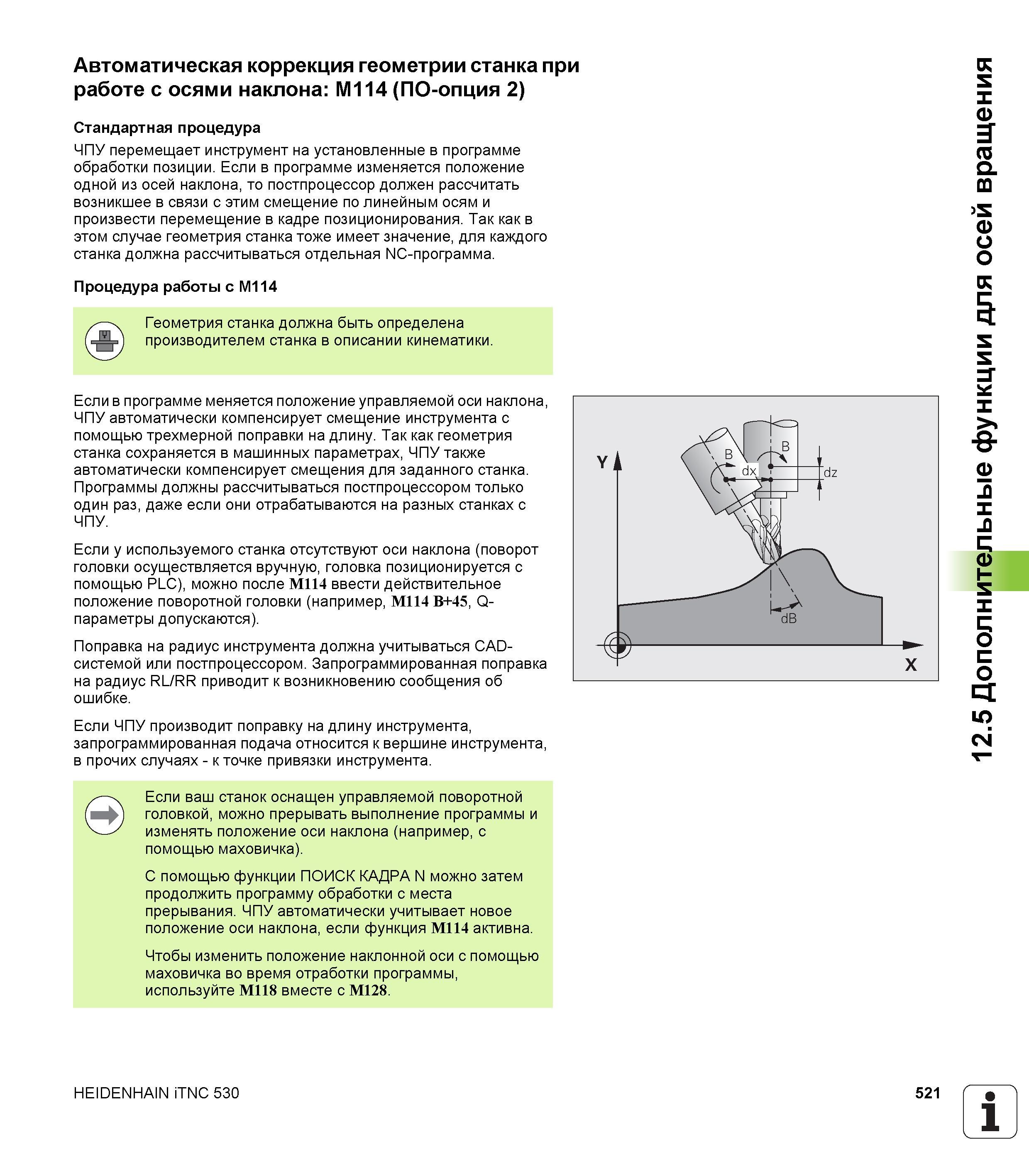

Стандартная процедура ЧПУ Heidenhain iTNC 530 перемещает инструмент на установленные в программе обработки позиции _ Если в программе изменяется положение одной из осей наклона, то постпроцессор должен рассчитать возникшее в связи с этим смещение по линейным осям и произвести перемещение в кадре позиционирования. Так как в этом случае геометрия станка тоже имеет значение, для каждого станка должна рассчитываться отдельная NC-программа. Процедура работы с M114 Геометрия станка должна быть определена производителем станка в описании кинематики. Если в программе меняется положение управляемой оси наклона, ЧПУ автоматически компенсирует смещение инструмента с помощью трехмерной поправки на длину. Так как геометрия станка сохраняется в машинных параметрах, ЧПУ также автоматически компенсирует смещения для заданного станка. Программы должны рассчитываться постпроцессором только один раз, даже если они отрабатываются на разных станках с ЧПУ. Если у используемого станка отсутствуют оси наклона (поворот головки осуществляется вручную, головка позиционируется с помощью PLC), можно после M114 ввести действительное положение поворотной головки (например, M114 B+45, Q-параметры допускаются). Поправка на радиус инструмента должна учитываться CAD-системой или постпроцессором. Запрограммированная поправка на радиус RL/RR приводит к возникновению сообщения об ошибке. Если ЧПУ производит поправку на длину инструмента, запрограммированная подача относится к вершине инструмента, в прочих случаях - к точке привязки инструмента. Если ваш станок оснащен управляемой поворотной головкой, можно прерывать выполнение программы и изменять положение оси наклона (например, с помощью маховичка). С помощью функции ПОИСК КАДРА N можно затем продолжить программу обработки с места прерывания. ЧпУ автоматически учитывает новое положение оси наклона, если функция M114 активна. Чтобы изменить положение наклонной оси с помощью маховичка во время отработки программы, используйте M118 вместе с M128. HEIDENHAIN iTNC 530 521 1 12.5 Дополнительные функции для осей вращения Автоматическая коррекция геометрии станка при работе с осями наклона: М114 (ПО-опция 2)
