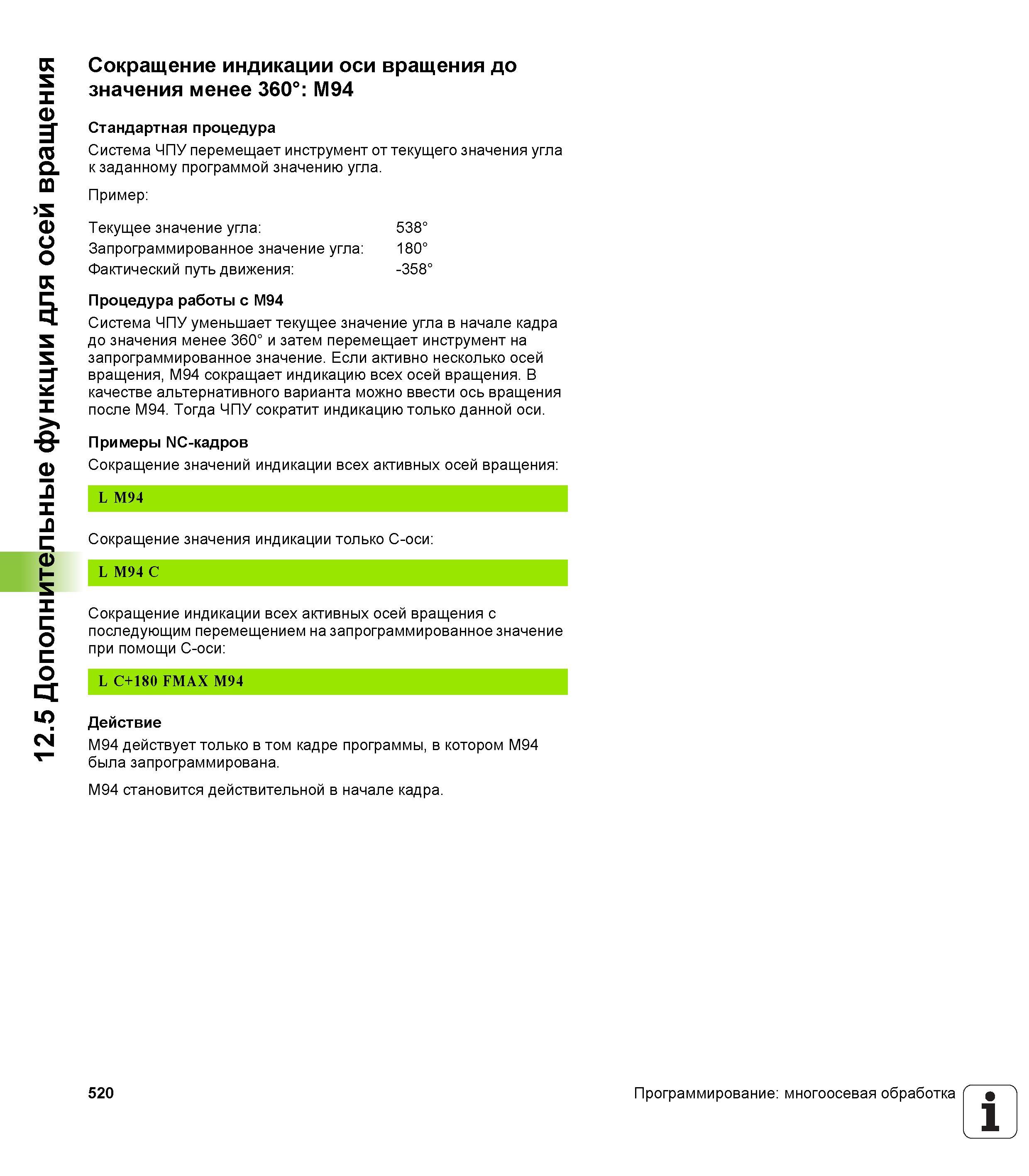

Система ЧПУ Heidenhain iTNC 530 перемещает инструмент от текущего значения угла к заданному программой значению угла. Пример _ Текущее значение угла: 538° Запрограммированное значение угла: 180° Фактический путь движения: -358° Процедура работы с M94 Система ЧПУ уменьшает текущее значение угла в начале кадра до значения менее 360° и затем перемещает инструмент на запрограммированное значение. Если активно несколько осей вращения, M94 сокращает индикацию всех осей вращения. В качестве альтернативного варианта можно ввести ось вращения после M94. Тогда ЧПУ сократит индикацию только данной оси. Примеры NC-кадров Сокращение значений индикации всех активных осей вращения: L M94 Сокращение значения индикации только C-оси: L M94 C Сокращение индикации всех активных осей вращения с последующим перемещением на запрограммированное значение при помощи C-оси: L C+180 FMAX M94 Действие M94 действует только в том кадре программы, в котором M94 была запрограммирована. M94 становится действительной в начале кадра. 520 Программирование: многоосевая обработка 1 12.5 Дополнительные функции для осей вращения Сокращение индикации оси вращения до значения менее 360°: M94 Стандартная процедура
