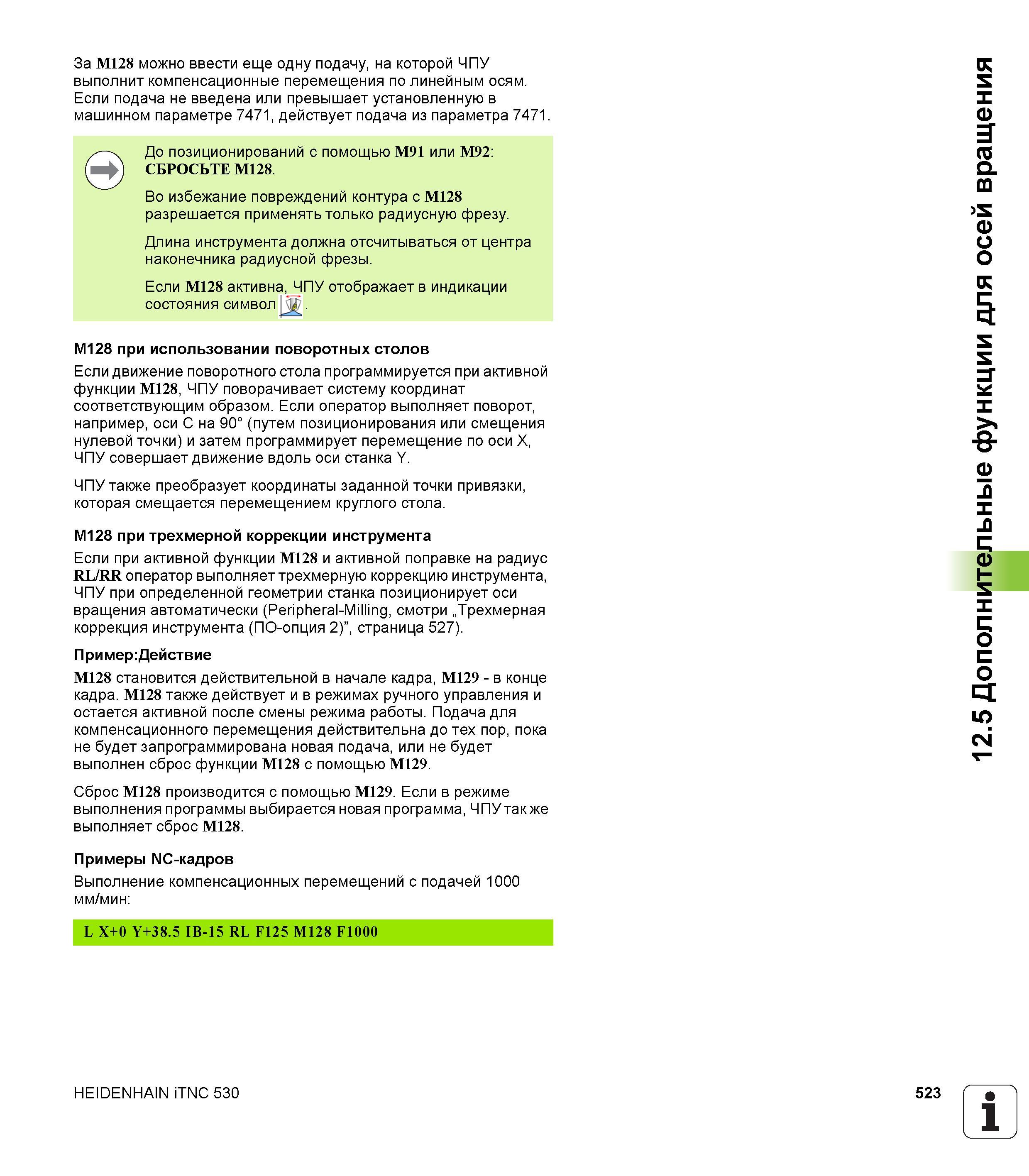

Во избежание повреждений контура с M128 разрешается применять только радиусную фрезу. Длина инструмента должна отсчитываться от центра наконечника радиусной фрезы. Если М128 активна, ЧПУ отображает в индикации состояния символ Y. M128 при использовании поворотных столов Если движение поворотного стола программируется при активной функции M128, ЧПУ поворачивает систему координат соответствующим образом. Если оператор выполняет поворот, например, оси C на 90° (путем позиционирования или смещения нулевой точки) и затем программирует перемещение по оси X, ЧПУ совершает движение вдоль оси станка Y. ЧПУ также преобразует координаты заданной точки привязки, которая смещается перемещением круглого стола. M128 при трехмерной коррекции инструмента Если при активной функции M128 и активной поправке на радиус RL/RR оператор выполняет трехмерную коррекцию инструмента, ЧПУ при определенной геометрии станка позиционирует оси вращения автоматически (Peripheral-Milling, смотри „Трехмерная коррекция инструмента (ПО-опция 2)”, страница 527). Пример: Действие M128 становится действительной в начале кадра, M129 - в конце кадра. M128 также действует и в режимах ручного управления и остается активной после смены режима работы. Подача для компенсационного перемещения действительна до тех пор, пока не будет запрограммирована новая подача, или не будет выполнен сброс функции M128 с помощью M129. Сброс M128 производится с помощью M129. Если в режиме выполнения программы выбирается новая программа, ЧПУ так же выполняет сброс M128. Примеры NC-кадров Выполнение компенсационных перемещений с подачей 1000 мм /мин : L X+0 Y+38.5 IB-15 RL F125 M128 F1000 HEIDENHAIN iTNC 530 523 1 12.5 Дополнительные функции для осей вращения За M128 можно ввести еще одну подачу, на которой ЧПУ выполнит компенсационные перемещения по линейным осям. Если подача не введена или превышает установленную в машинном параметре 7471, действует подача из параметра 7471. До позиционирований с помощью M91 или M92: СБРОСЬТЕ M128.
