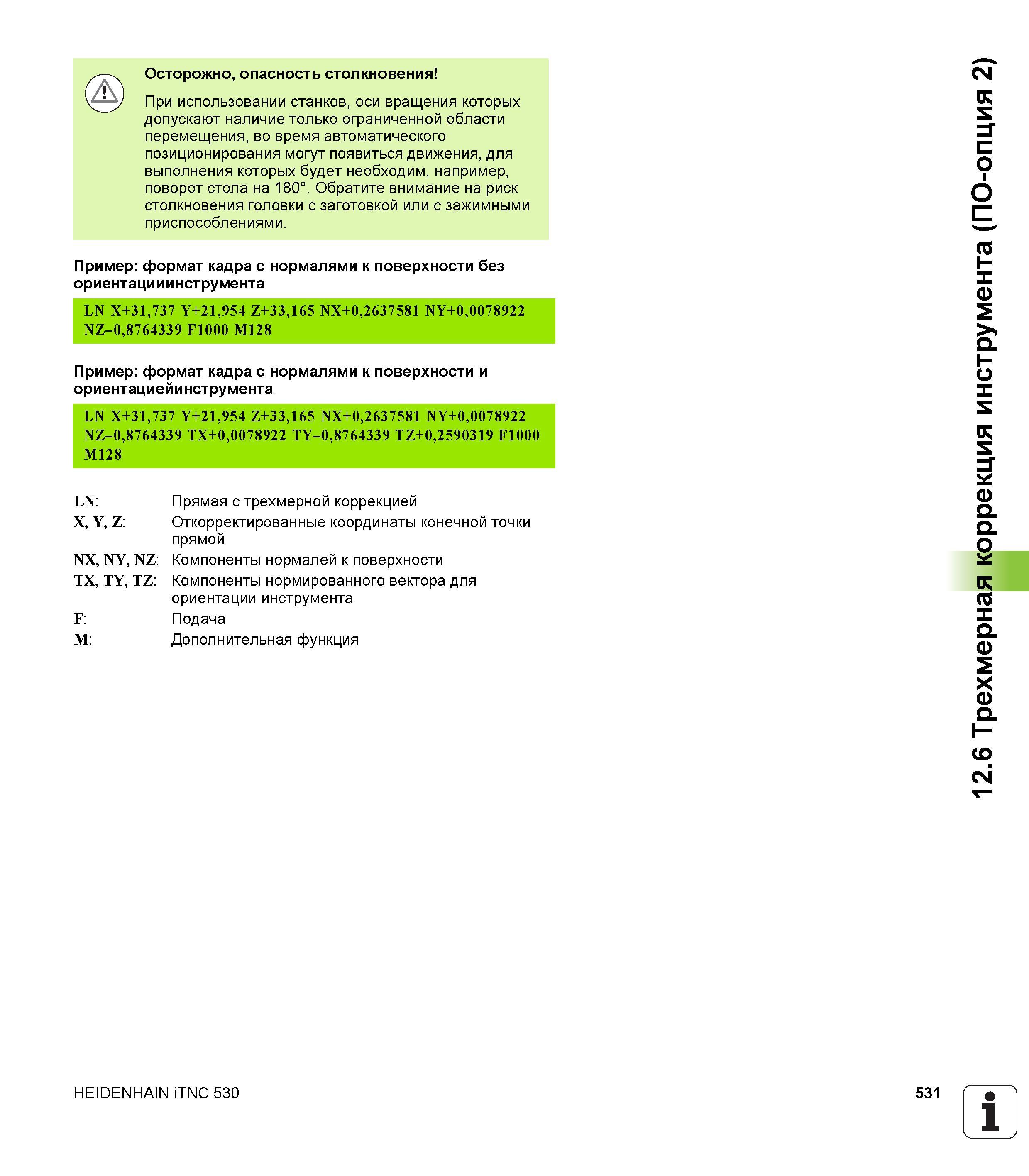

При использовании станков, оси вращения которых допускают наличие только ограниченной области перемещения, во время автоматического позиционирования могут появиться движения, для выполнения которых будет необходим, например, поворот стола на 180°. Обратите внимание на риск столкновения головки с заготовкой или с зажимными приспособлениями. Пример: формат кадра с нормалями к поверхности без ориентацииинструмента LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922 NZ-0,8764339 F1000 M128 Пример: формат кадра с нормалями к поверхности и ориентациейинструмента LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922 NZ-0,8764339 TX+0,0078922 TY-0,8764339 TZ+0,2590319 F1000 M128 LN: Прямая с трехмерной коррекцией X, Y, Z: Откорректированные координаты конечной точки прямой NX, NY, NZ: Компоненты нормалей к поверхности TX, TY, TZ: Компоненты нормированного вектора для ориентации инструмента F: Подача M: Дополнительная функция HEIDENHAIN iTNC 530 531 1 12.6 Трехмерная коррекция инструмента (ПО-опция 2) Осторожно, опасность столкновения
