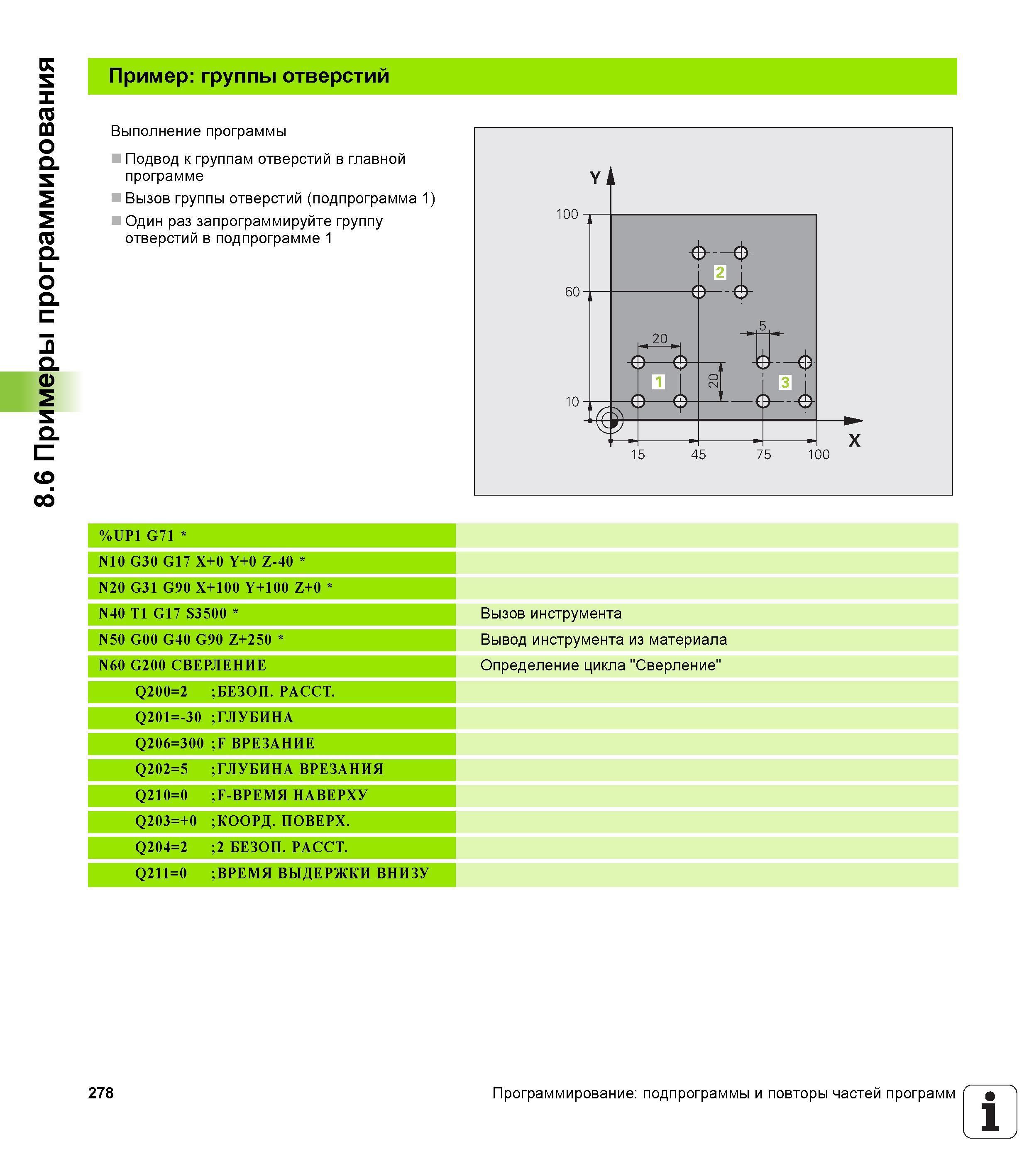

8.6 Примеры программирования Пример группы отверстий Выполнение программы Подвод к группам отверстий в главной программе Вызов группы отверстий (подпрограмма 1) Один раз запрограммируйте группу отверстий в подпрограмме 1 %UP1 G71 N10 G30 G17 X+0 Y+0 Z-40 N20 G31 G90 X+100 Y+100 Z+0 N40 T1 G17 S3500 N50 G00 G40 G90 Z+250 N60 G200 СВЕРЛЕНИЕ Q200=2 ;БЕЗОП. РАССТ. Q201=-30 ; ГЛУБИНА Q206=300 ;F ВРЕЗАНИЕ Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q210=0 -ВРЕМЯ НАВЕРХУ Q203=+0 ;КООРД. ПОВЕРХ. Q204=2 ;2 БЕЗОП. РАССТ. Q211=0 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Вызов инструмента Вывод инструмента из материала Определение цикла "Сверление" 278 Программирование подпрограммы и повторы частей программ 1
