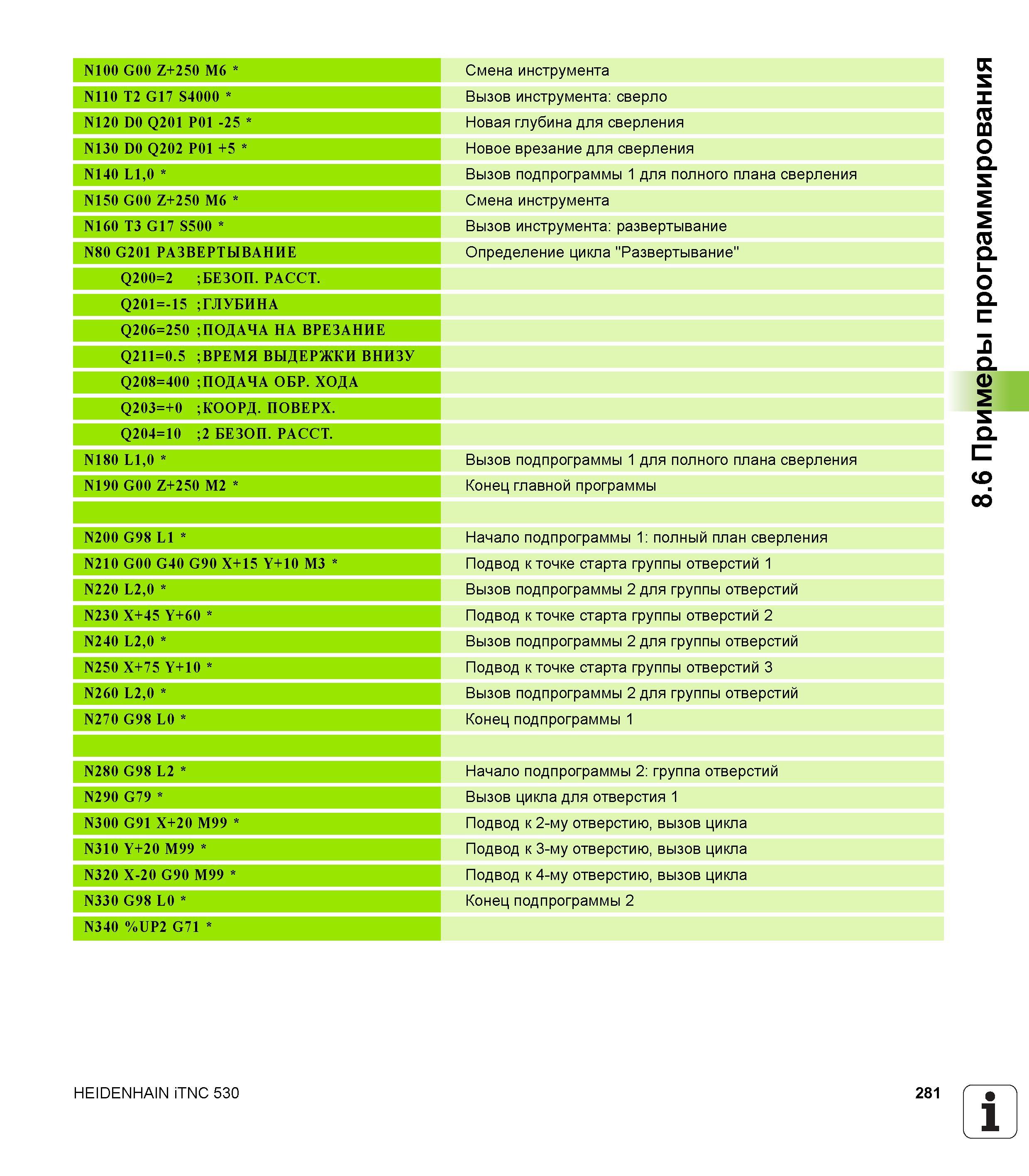

N100 G00 Z+250 M6 Смена инструмента Вызов инструмента сверло Новая глубина для сверления Новое врезание для сверления Вызов подпрограммы 1 для полного плана сверления Смена инструмента Вызов инструмента развертывание Определение цикла "Развертывание" Вызов подпрограммы 1 для полного плана сверления Конец главной программы N110 T2 G17 S4000 N120 D0 Q201 P01 -25 N130 D0 Q202 P01 +5 N140 L1,0 N150 G00 Z+250 M6 N160 T3 G17 S500 N80 G201 РАЗВЕРТЫВАНИЕ Q200=2 ;БЕЗОП. РАССТ. Q201=-15 ;ГЛУБИНА Q206=250 ;ПОДАЧА НА ВРЕЗАНИЕ Q211=0.5 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q208=400 ;ПОДАЧА ОБР. ХОДА Q203=+0 ;КООРД. ПОВЕРХ. Q204=10 ;2 БЕЗОП. РАССТ. N180 L1,0 N190 G00 Z+250 M2 N200 G98 L1 Начало подпрограммы 1 полный план сверления Подвод к точке старта группы отверстий 1 Вызов подпрограммы 2 для группы отверстий Подвод к точке старта группы отверстий 2 Вызов подпрограммы 2 для группы отверстий Подвод к точке старта группы отверстий 3 Вызов подпрограммы 2 для группы отверстий Конец подпрограммы 1 N210 G00 G40 G90 X+15 Y+10 M3 N220 L2,0 N230 X+45 Y+60 N240 L2,0 N250 X+75 Y+10 N260 L2,0 N270 G98 L0 N280 G98 L2 Начало подпрограммы 2 группа отверстий Вызов цикла для отверстия 1 Подвод к 2-му отверстию, вызов цикла Подвод к 3-му отверстию, вызов цикла Подвод к 4-му отверстию, вызов цикла Конец подпрограммы 2 N290 G79 N300 G91 X+20 M99 N310 Y+20 M99 N320 X-20 G90 M99 N330 G98 L0 N340 %UP2 G71 HEIDENHAIN iTNC 530 281 1 8.6 Примеры программирования
