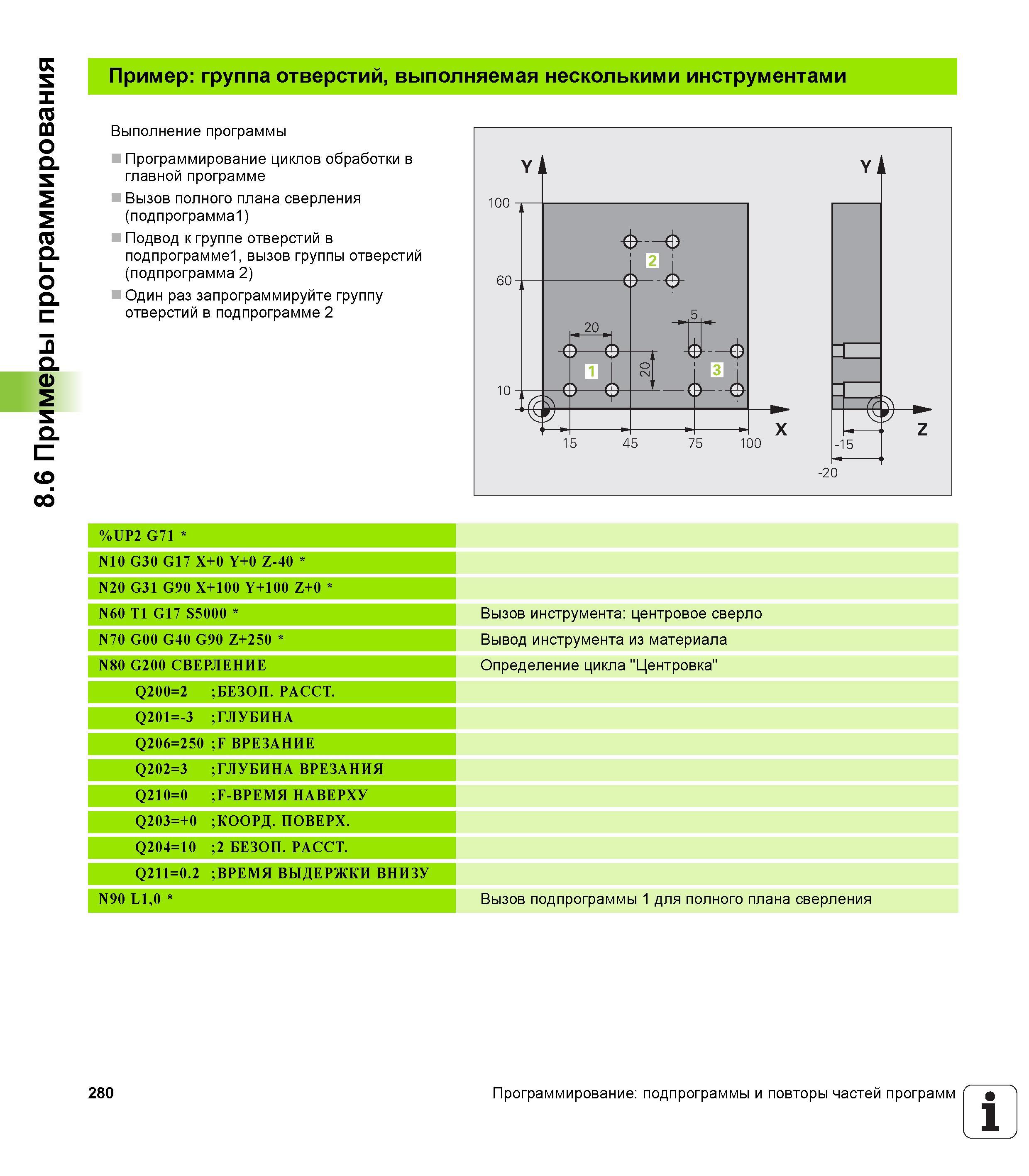

8.6 Примеры программирования Пример группа отверстий, выполняемая несколькими инструментами Выполнение программы Программирование циклов обработки в главной программе Вызов полного плана сверления (подпрограмма Подвод к группе отверстий в подпрограмме1, вызов группы отверстий (подпрограмма 2) Один раз запрограммируйте группу отверстий в подпрограмме 2 %UP2 G71 N10 G30 G17 X+0 Y+0 Z-40 N20 G31 G90 X+100 Y+100 Z+0 N60 T1 G17 S5000 N70 G00 G40 G90 Z+250 N80 G200 СВЕРЛЕНИЕ Q200=2 ;БЕЗОП. РАССТ. Q201=-3 ; ГЛУБИНА Q206=250 ;F ВРЕЗАНИЕ Q202=3 ;ГЛУБИНА ВРЕЗАНИЯ Q210=0 -ВРЕМЯ НАВЕРХУ Q203=+0 ;КООРД. ПОВЕРХ. Q204=10 ;2 БЕЗОП. РАССТ. Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ N90 L1,0 Вызов инструмента центровое сверло Вывод инструмента из материала Определение цикла "Центровка" Вызов подпрограммы 1 для полного плана сверления 280 Программирование подпрограммы и повторы частей программ 1
