279 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.279

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 279 0279 Lab2u

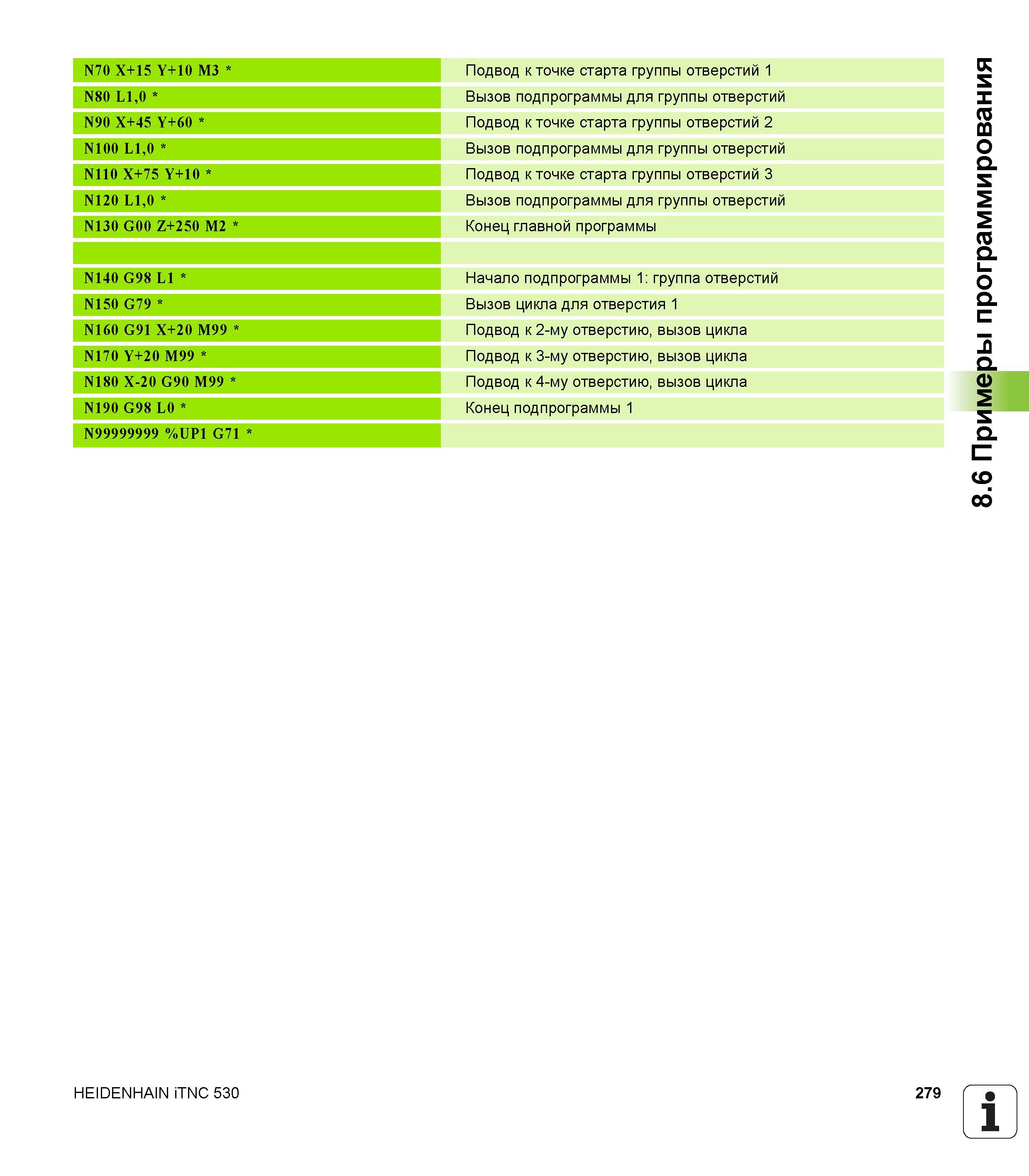

N70 X+15 Y+10 M3 Подвод к точке старта группы отверстий 1 Вызов подпрограммы для группы отверстий Подвод к точке старта группы отверстий 2 Вызов подпрограммы для группы отверстий Подвод к точке старта группы отверстий 3 Вызов подпрограммы для группы отверстий Конец главной программы N80 L1,0 N90 X+45 Y+60 N100 L1,0 N110 X+75 Y+10 N120 L1,0 N130 G00 Z+250 M2 N140 G98 L1 Начало подпрограммы 1 группа отверстий Вызов цикла для отверстия 1 Подвод к 2-му отверстию, вызов цикла Подвод к 3-му отверстию, вызов цикла Подвод к 4-му отверстию, вызов цикла Конец подпрограммы 1 N150 G79 N160 G91 X+20 M99 N170 Y+20 M99 N180 X-20 G90 M99 N190 G98 L0 N99999999 %UP1 G71 HEIDENHAIN iTNC 530 279 1 8.6 Примеры программирования
