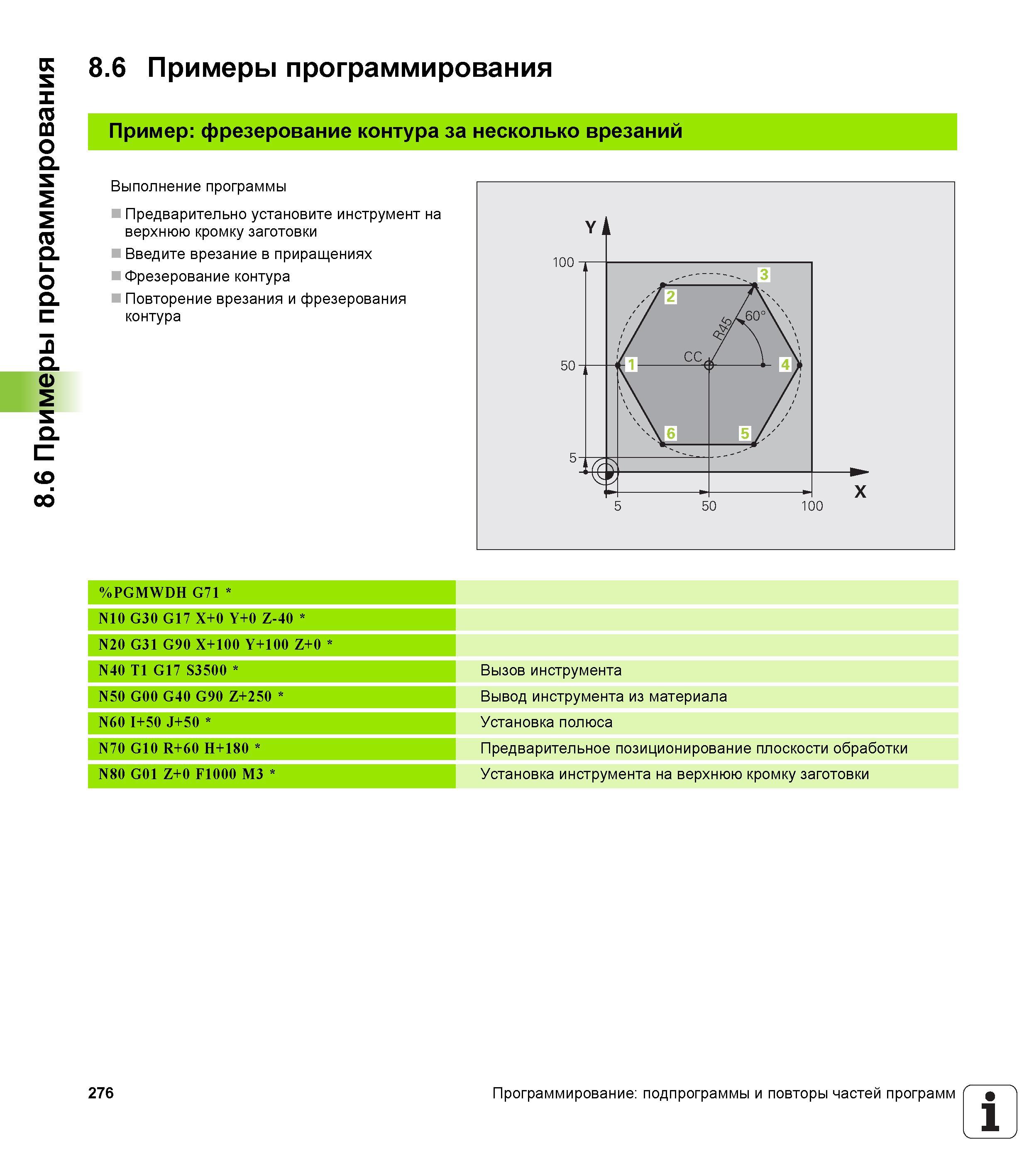

8.6 Примеры программирования 8.6 Примеры программирования Пример фрезерование контура за несколько врезаний Выполнение программы Предварительно установите инструмент на верхнюю кромку заготовки Введите врезание в приращениях Фрезерование контура Повторение врезания и фрезерования контура %PGMWDH G71 N10 G30 G17 X+0 Y+0 Z-40 N20 G31 G90 X+100 Y+100 Z+0 N40 T1 G17 S3500 N50 G00 G40 G90 Z+250 N60 I+50 J+50 N70 G10 R+60 H+180 N80 G01 Z+0 F1000 M3 Вызов инструмента Вывод инструмента из материала Установка полюса Предварительное позиционирование плоскости обработки Установка инструмента на верхнюю кромку заготовки к к к я я 276 Программирование подпрограммы и повторы частей программ 1
