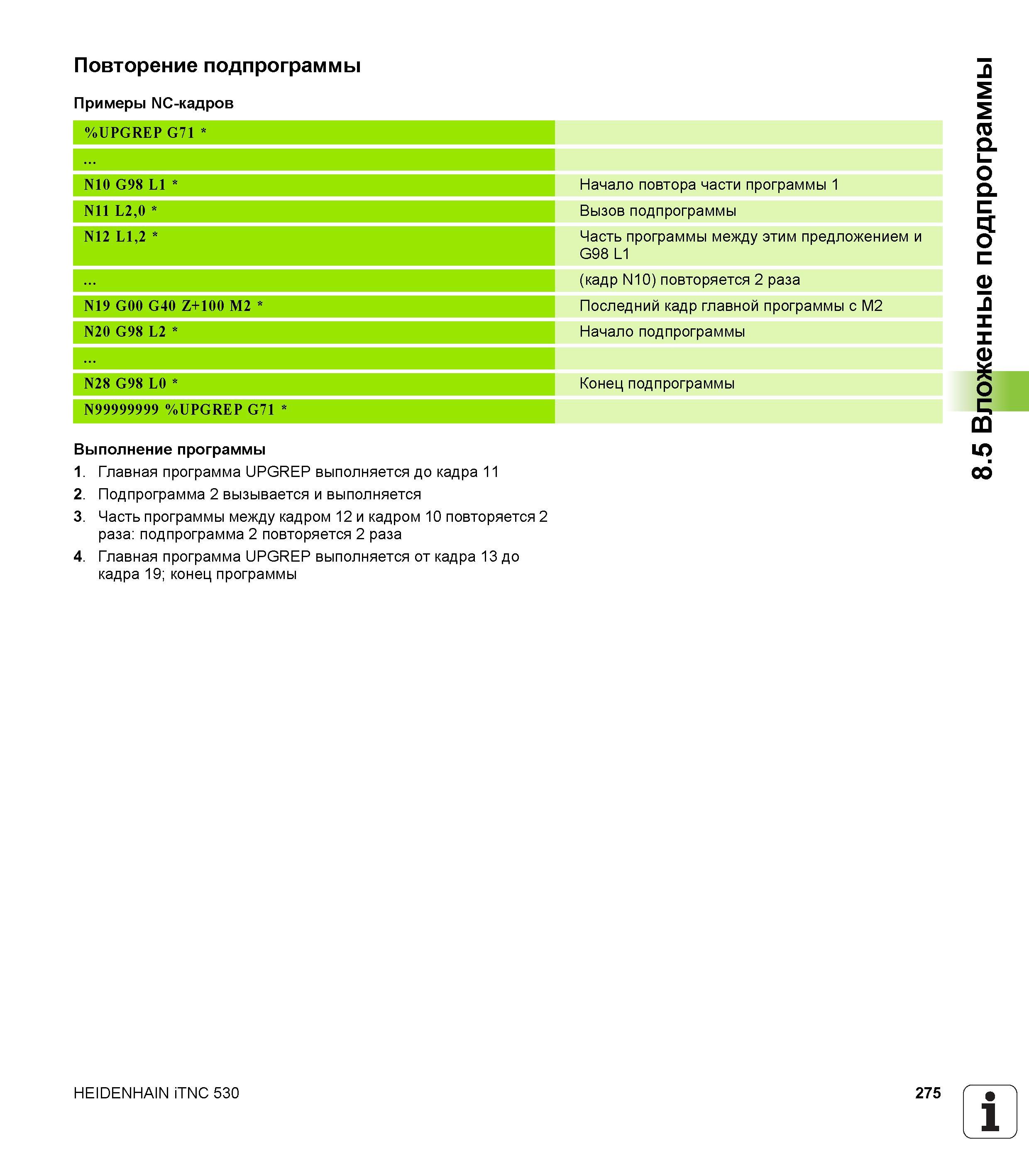

Повторение подпрограммы Примеры NC-кадров %UPGREP G71 N10 G98 L1 Начало повтора части программы 1 N11 L2,0 Вызов подпрограммы N12 L1,2 Часть программы между этим предложением и G98 L1 (кадр N10) повторяется 2 раза N19 G00 G40 Z+100 M2 Последний кадр главной программы с M2 N20 G98 L2 Начало подпрограммы N28 G98 L0 Конец подпрограммы N99999999 %UPGREP G71 Выполнение программы 1. Главная программа UPGREP выполняется до кадра 11 2. Подпрограмма 2 вызывается и выполняется 3. Часть программы между кадром 12 и кадром 10 повторяется 2 раза подпрограмма 2 повторяется 2 раза 4. Главная программа UPGREP выполняется от кадра 13 до кадра 19; конец программы HEIDENHAIN iTNC 530 275 1 Ч _ 8.5 Вложенные подпрограммы
