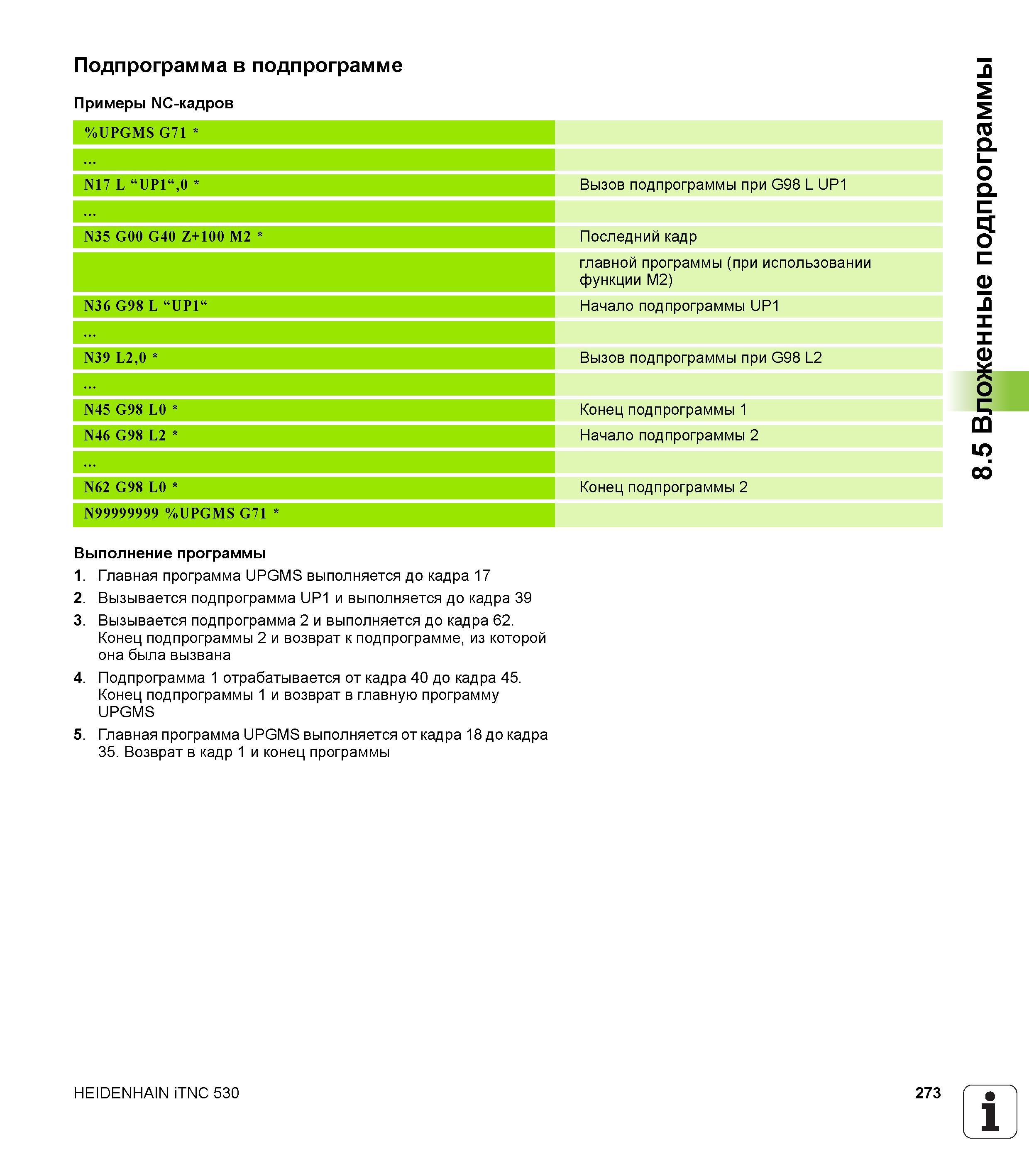

Подпрограмма в подпрограмме Примеры NC-кадров %UPGMS G71 N17 L “UP1“,0 Вызов подпрограммы при G98 L UP1 N35 G00 G40 Z+100 M2 Последний кадр главной программы (при использовании функции M2) N36 G98 L “UP1“ Начало подпрограммы UP1 N39 L2,0 Вызов подпрограммы при G98 L2 N45 G98 L0 Конец подпрограммы 1 N46 G98 L2 Начало подпрограммы 2 N62 G98 L0 Конец подпрограммы 2 N99999999 %UPGMS G71 Выполнение программы 1. Главная программа UPGMS выполняется до кадра 17 2. Вызывается подпрограмма UP1 и выполняется до кадра 39 3. Вызывается подпрограмма 2 и выполняется до кадра 62. Конец подпрограммы 2 и возврат к подпрограмме, из которой она была вызвана 4. Подпрограмма 1 отрабатывается от кадра 40 до кадра 45. Конец подпрограммы 1 и возврат в главную программу UPGMS 5. Главная программа UPGMS выполняется от кадра 18 до кадра 35. Возврат в кадр 1 и конец программы HEIDENHAIN iTNC 530 273 1 8.5 Вложенные подпрограммы
