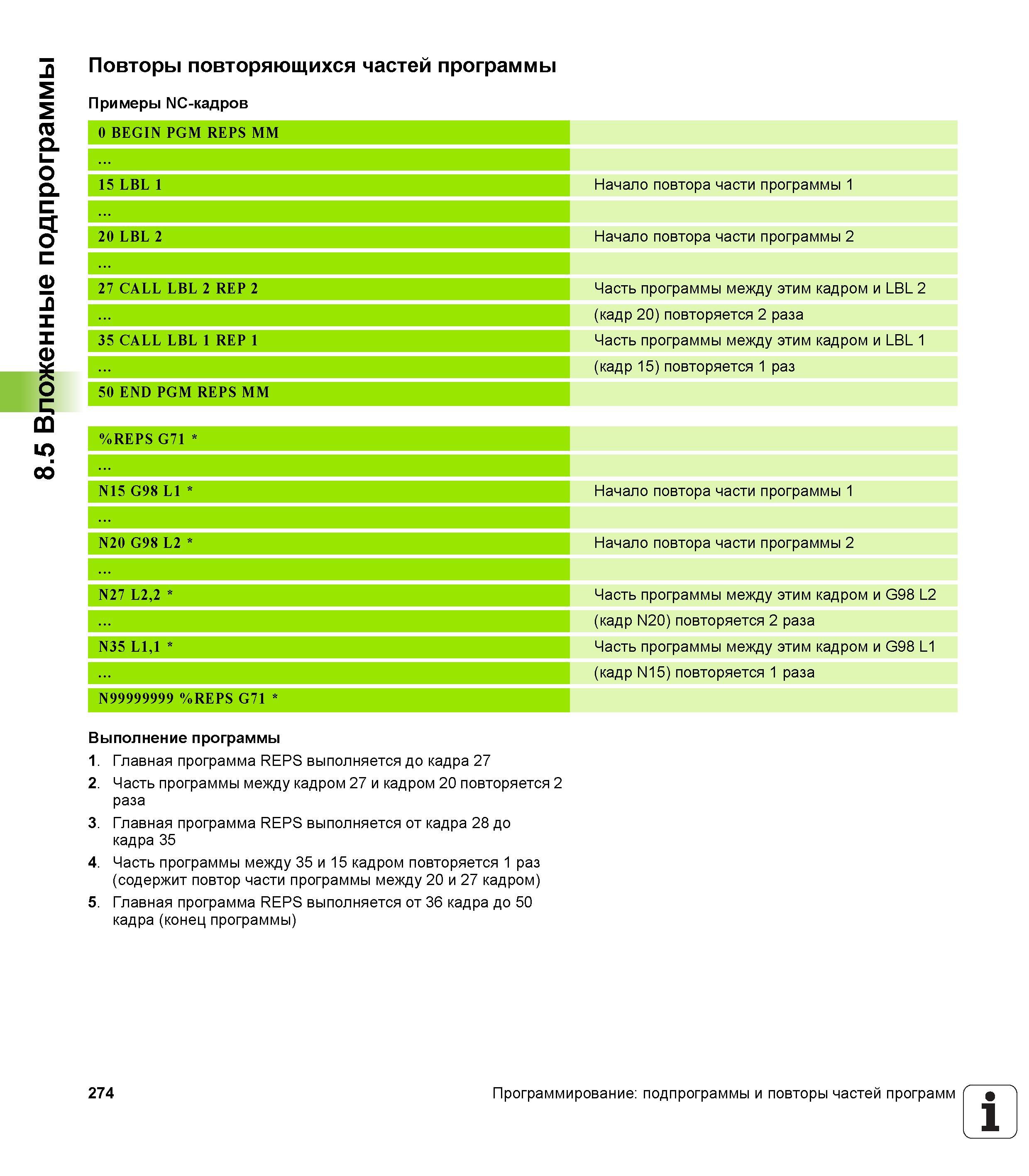

8.5 Вложенные подпрограммы Повторы повторяющихся частей программы Примеры NC-кадров 0 BEGIN PGM REPS MM 15 LBL 1 Начало повтора части программы 1 20 LBL 2 Начало повтора части программы 2 27 CALL LBL 2 REP 2 Часть программы между этим кадром и LBL 2 (кадр 20) повторяется 2 раза 35 CALL LBL 1 REP 1 Часть программы между этим кадром и LBL 1 (кадр 15) повторяется 1 раз 50 END PGM REPS MM %REPS G71 N15 G98 L1 Начало повтора части программы 1 N20 G98 L2 Начало повтора части программы 2 N27 L2,2 Часть программы между этим кадром и G98 L2 (кадр N20) повторяется 2 раза N35 L1,1 Часть программы между этим кадром и G98 L1 (кадр N15) повторяется 1 раза N99999999 %REPS G71 Выполнение программы 1. Главная программа REPS выполняется до кадра 27 2. Часть программы между кадром 27 и кадром 20 повторяется 2 раза 3. Главная программа REPS выполняется от кадра 28 до кадра 35 4. Часть программы между 35 и 15 кадром повторяется 1 раз (содержит повтор части программы между 20 и 27 кадром) 5. Главная программа REPS выполняется от 36 кадра до 50 кадра (конец программы) 274 Программирование подпрограммы и повторы частей программ 1
