HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование DIN ISO (Всего 672 стр.)

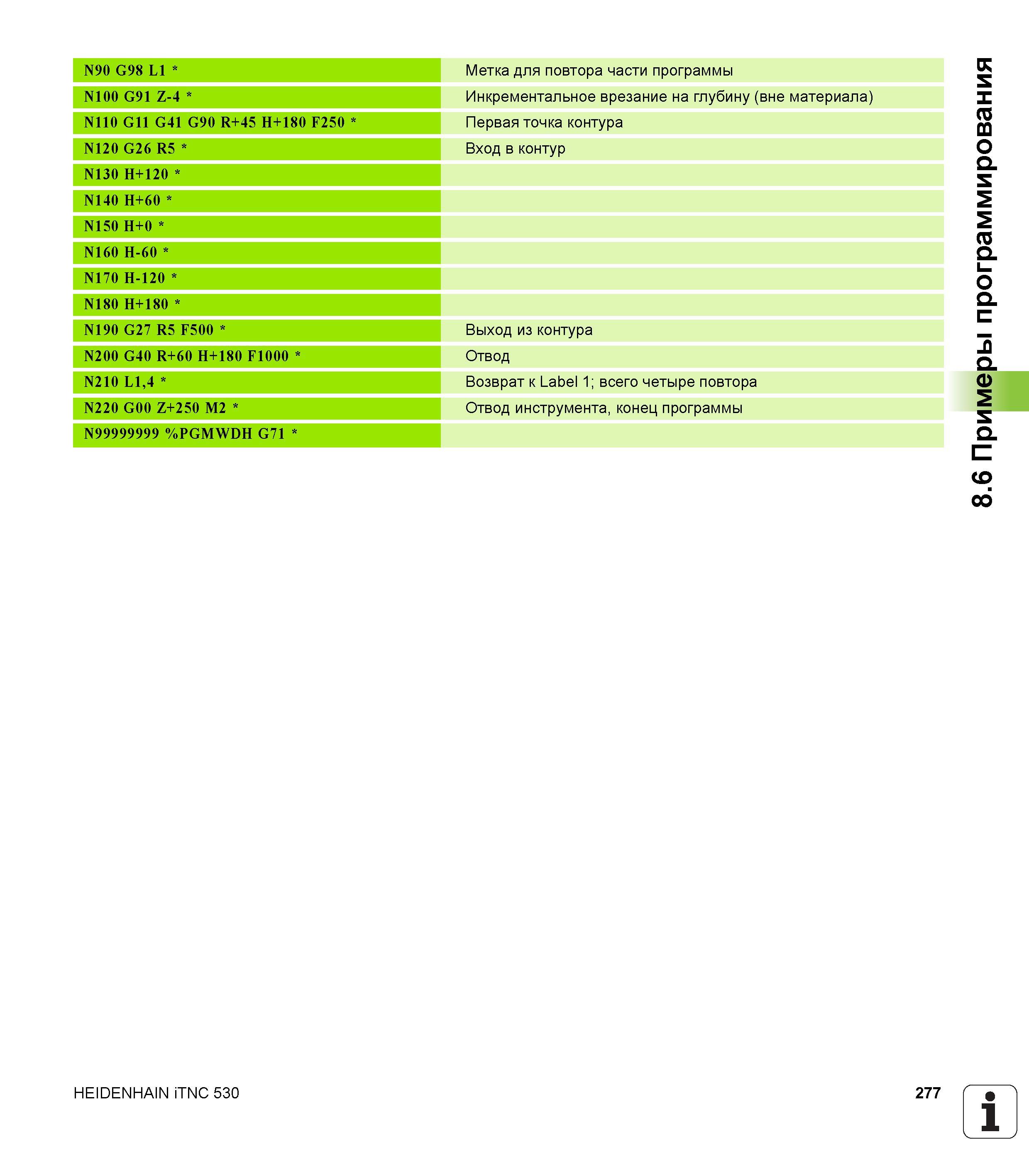

277 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.277
277 N90 G98 L1 Метка для повтора части программы Инкрементальное врезание на глубину (вне материала) Первая точка контура Вход в контур Выход из конт Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO систем числового программного управления оборудованием Версия 2012 года Стр. 277

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 277 0277 Lab2u

N90 G98 L1 Метка для повтора части программы Инкрементальное врезание на глубину (вне материала) Первая точка контура Вход в контур Выход из контура Отвод Возврат к Label 1; всего четыре повтора Отвод инструмента, конец программы N100 G91 Z-4 N110 G11 G41 G90 R+45 H+180 F250 N120 G26 R5 N130 H+120 N140 H+60 N150 H+0 N160 H-60 N170 H-120 N180 H+180 N190 G27 R5 F500 N200 G40 R+60 H+180 F1000 N210 L1,4 N220 G00 Z+250 M2 N99999999 %PGMWDH G71 HEIDENHAIN iTNC 530 277 1 Ч _ 8.6 Примеры программирования
