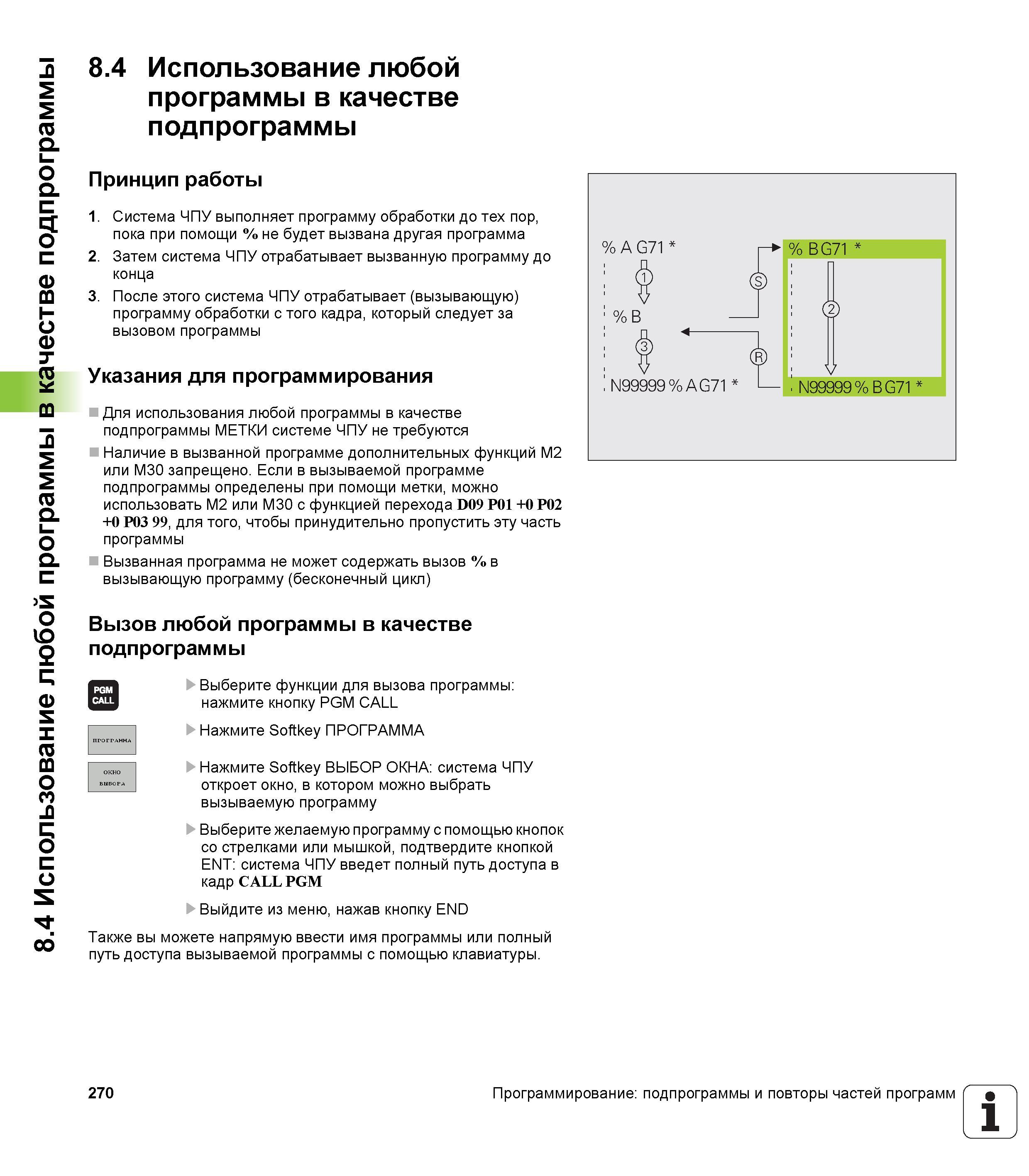

8.4 Использование любой программы в качестве подпрограммы 8.4 Использование любой программы в качестве подпрограммы Принцип работы 1. Система ЧПУ выполняет программу обработки до тех пор, пока при помощи % не будет вызвана другая программа 2. Затем система ЧПУ отрабатывает вызванную программу до конца 3. После этого система ЧПУ отрабатывает (вызывающую) программу обработки с того кадра, который следует за вызовом программы Указания для программирования Для использования любой программы в качестве подпрограммы МЕТКИ системе ЧПУ не требуются Наличие в вызванной программе дополнительных функций M2 или M30 запрещено. Если в вызываемой программе подпрограммы определены при помощи метки, можно использовать M2 или M30 с функцией перехода D09 P01 +0 P02 +0 P03 99, для того, чтобы принудительно пропустить эту часть программы Вызванная программа не может содержать вызов % в вызывающую программу (бесконечный цикл) Вызов любой программы в качестве подпрограммы Выберите функции для вызова программы нажмите кнопку PGM CALL Нажмите Softkey ПРОГРАММА Нажмите Softkey ВЫБОР ОКНА система ЧПУ откроет окно, в котором можно выбрать вызываемую программу Выберите желаемую программу с помощью кнопок со стрелками или мышкой, подтвердите кнопкой ENT система ЧПУ введет полный путь доступа в кадр CALL PGM Выйдите из меню, нажав кнопку END Также вы можете напрямую ввести имя программы или полный путь доступа вызываемой программы с помощью клавиатуры. 270 Программирование подпрограммы и повторы частей программ
