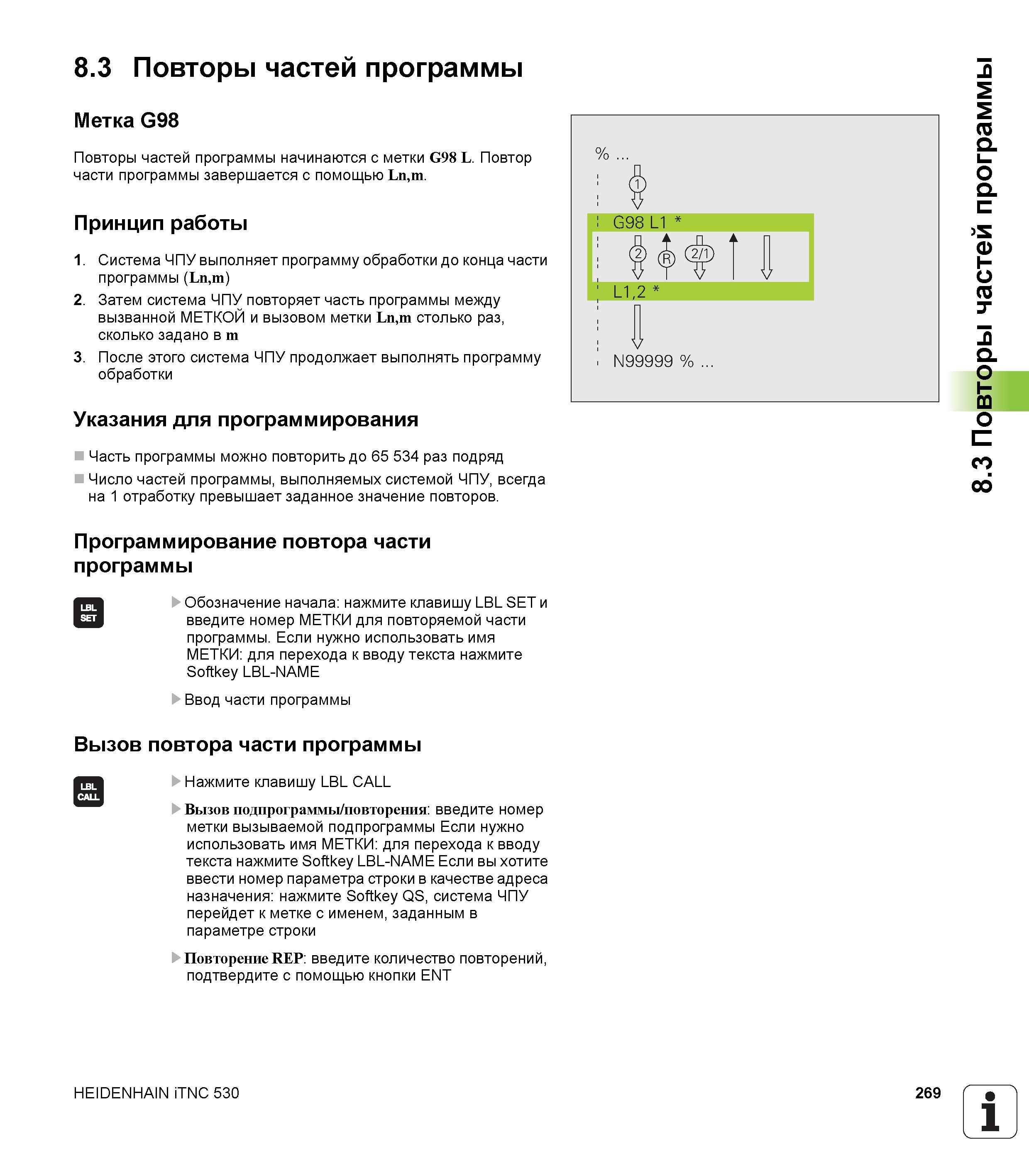

8.3 Повторы частей программы Метка G98 Повторы частей программы начинаются с метки G98 L. Повтор части программы завершается с помощью Ln,m. Принцип работы 1. Система ЧПУ выполняет программу обработки до конца части программы (Ln,m) 2. Затем система ЧПУ повторяет часть программы между вызванной МЕТКОЙ и вызовом метки Ln,m столько раз, сколько задано в m 3. После этого система ЧПУ продолжает выполнять программу обработки Указания для программирования Часть программы можно повторить до 65 534 раз подряд Число частей программы, выполняемых системой ЧПУ, всегда на 1 отработку превышает заданное значение повторов. Программирование повтора части программы Обозначение начала нажмите клавишу LBL SET и введите номер МЕТКИ для повторяемой части программы. Если нужно использовать имя МЕТКИ для перехода к вводу текста нажмите Softkey LBL-NAME Ввод части программы Вызов повтора части программы Нажмите клавишу LBL CALL Вызов подпрограммы/повторения введите номер метки вызываемой подпрограммы Если нужно использовать имя МЕТКИ для перехода к вводу текста нажмите Softkey LBL-NAME Если вы хотите ввести номер параметра строки в качестве адреса назначения нажмите Softkey QS, система ЧПУ перейдет к метке с именем, заданным в параметре строки Повторение REP введите количество повторений, подтвердите с помощью кнопки ENT HEIDENHAIN iTNC 530 269 1 8.3 Повторы частей программы
