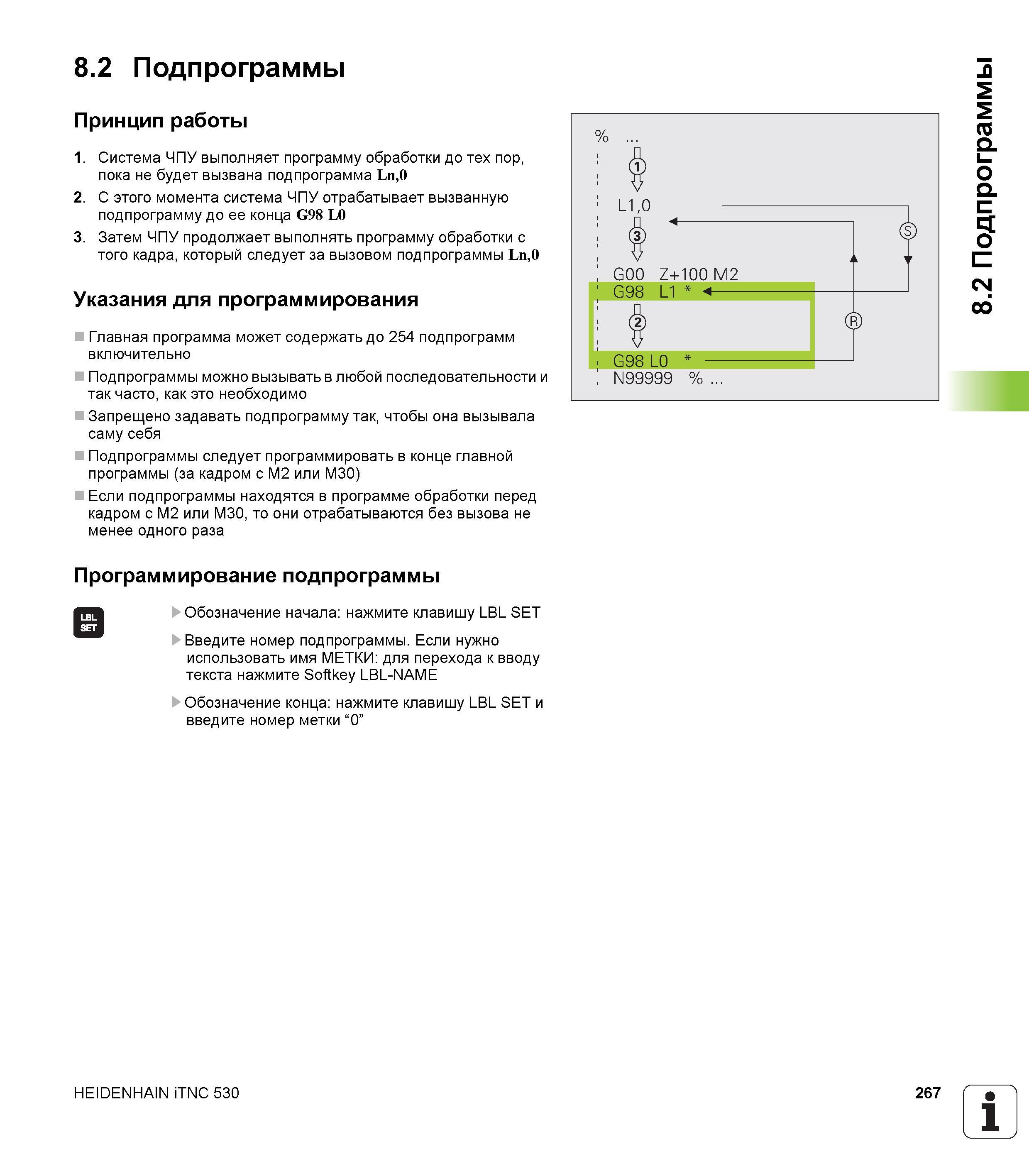

8.2 Подпрограммы Принцип работы 1. Система ЧПУ выполняет программу обработки до тех пор, пока не будет вызвана подпрограмма Ln,0 2. С этого момента система ЧПУ отрабатывает вызванную подпрограмму до ее конца G98 L0 3. Затем ЧПУ продолжает выполнять программу обработки с того кадра, который следует за вызовом подпрограммы Ln,0 Указания для программирования Главная программа может содержать до 254 подпрограмм включительно Подпрограммы можно вызывать в любой последовательности и так часто, как это необходимо Запрещено задавать подпрограмму так, чтобы она вызывала саму себя Подпрограммы следует программировать в конце главной программы (за кадром с M2 или M30) Если подпрограммы находятся в программе обработки перед кадром с M2 или M30, то они отрабатываются без вызова не менее одного раза Программирование подпрограммы Обозначение начала нажмите клавишу LBL SET Введите номер подпрограммы. Если нужно использовать имя МЕТКИ для перехода к вводу текста нажмите Softkey LBL-NAME Обозначение конца нажмите клавишу LBL SET и введите номер метки “0” HEIDENHAIN iTNC 530 267 1 8.2 Подпрограммы
