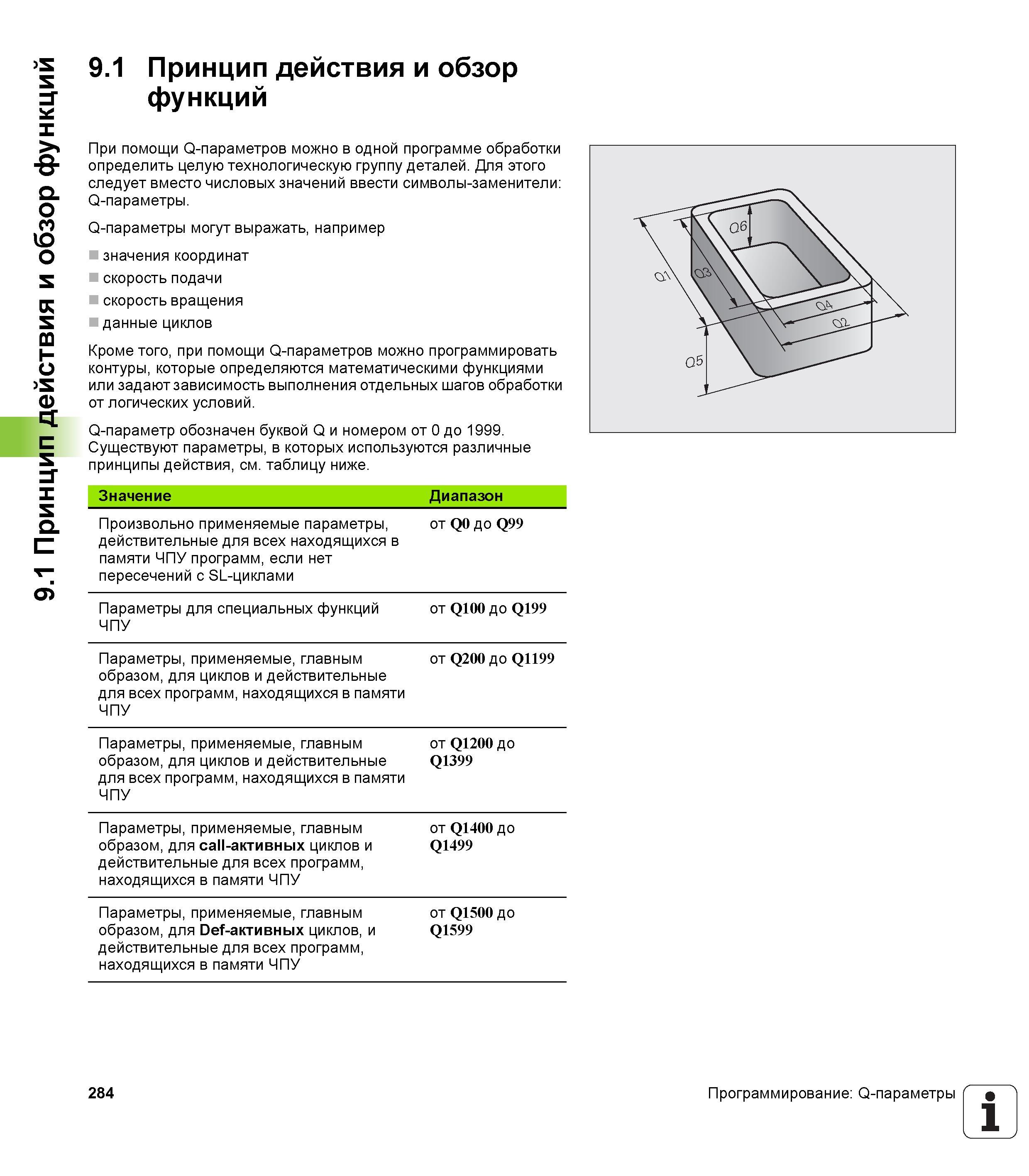

9.1 Принцип действия и обзор функций 9.1 Принцип действия и обзор функций При помощи Q-параметров можно в одной программе обработки определить целую технологическую группу деталей. Для этого следует вместо числовых значений ввести символы-заменители Q-параметры. Q-параметры могут выражать, например значения координат скорость подачи скорость вращения данные циклов Кроме того, при помощи Q-параметров можно программировать контуры, которые определяются математическими функциями или задают зависимость выполнения отдельных шагов обработки от логических условий. Q-параметр обозначен буквой Q и номером от 0 до 1999. Существуют параметры, в которых используются различные принципы действия, см. таблицу ниже. Значение Диапазон Произвольно применяемые параметры, действительные для всех находящихся в памяти ЧПУ программ, если нет пересечений с SL-циклами от Q0 до Q99 Параметры для специальных функций ЧПУ от Q100 до Q199 Параметры, применяемые, главным образом, для циклов и действительные для всех программ, находящихся в памяти ЧПУ от Q200 до Q1199 Параметры, применяемые, главным образом, для циклов и действительные для всех программ, находящихся в памяти ЧПУ от Q1200 до Q1399 Параметры, применяемые, главным образом, для eaN-активных циклов и действительные для всех программ, находящихся в памяти ЧПУ от Q1400 до Q1499 Параметры, применяемые, главным образом, для Def-активных циклов, и действительные для всех программ, находящихся в памяти ЧПУ от Q1500 до Q1599 284 Программирование Q-параметры 1
