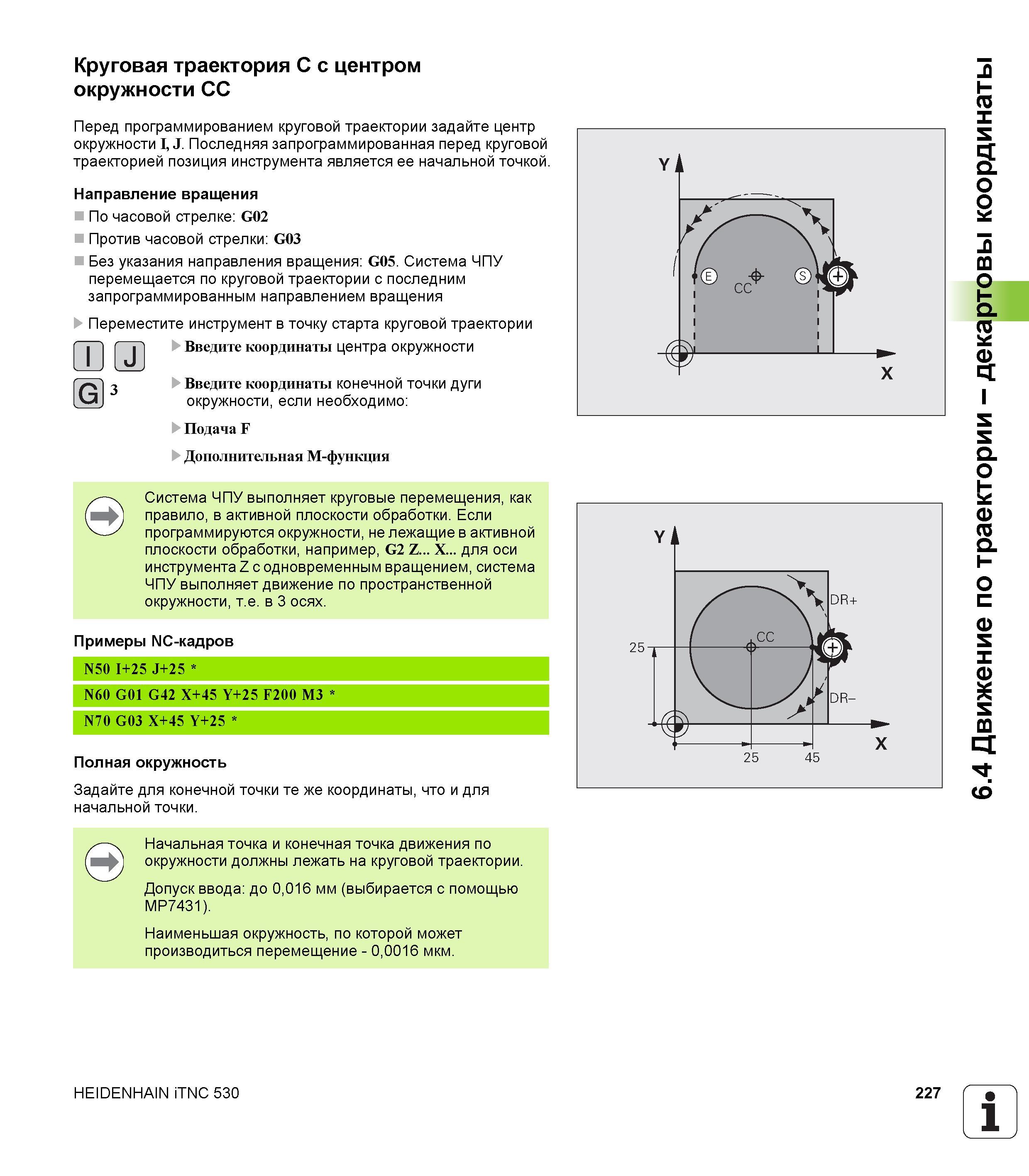

Круговая траектория C с центром окружности CC Перед программированием круговой траектории задайте центр окружности I J. Последняя запрограммированная перед круговой траекторией позиция инструмента является ее начальной точкой. Направление вращения По часовой стрелке G02 Против часовой стрелки G03 Без указания направления вращения G05. Система ЧПУ перемещается по круговой траектории с последним запрограммированным направлением вращения Переместите инструмент в точку старта круговой траектории сш Введите координаты центра окружности 3 Введите координаты конечной точки дуги окружности, если необходимо Подача F Дополнительная M-функция Система ЧПУ выполняет круговые перемещения, как правило, в активной плоскости обработки. Если программируются окружности, не лежащие в активной плоскости обработки, например, G2 Z X для оси инструмента Z с одновременным вращением, система ЧПУ выполняет движение по пространственной окружности, т.е. в 3 осях. Примеры NC-кадров N50 I+25 J+25 N60 G01 G42 X+45 Y+25 F200 M3 N70 G03 X+45 Y+25 Полная окружность Задайте для конечной точки те же координаты, что и для начальной точки. Начальная точка и конечная точка движения по окружности должны лежать на круговой траектории. Допуск ввода до 0,016 мм (выбирается с помощью MP7431). Наименьшая окружность, по которой может производиться перемещение - 0,0016 мкм. HEIDENHAIN iTNC 530 227 1 6.4 Движение по траектории - декартовы координаты
