224 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.224

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 224 0224 Lab2u

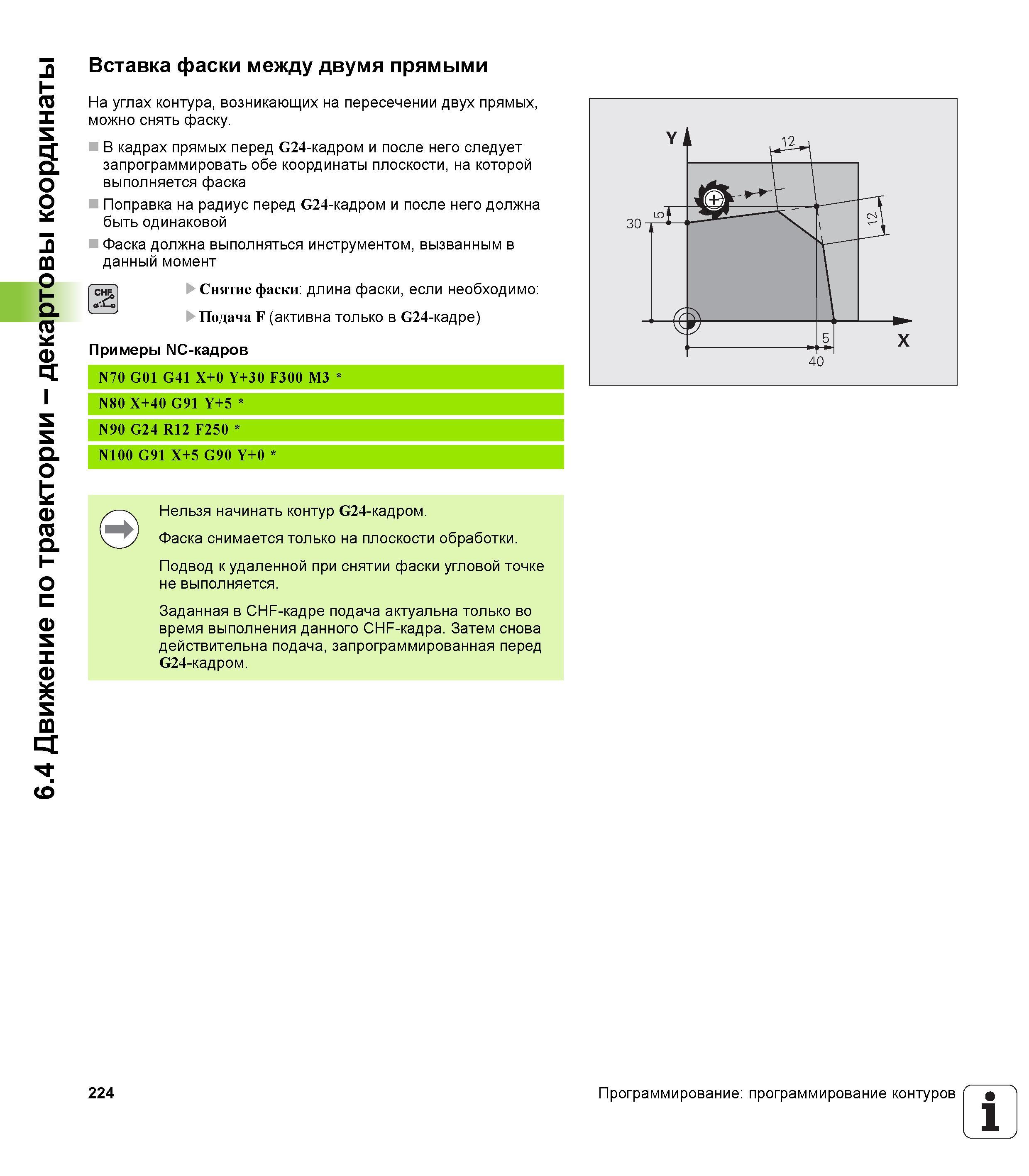

6.4 Движение по траектории - декартовы координаты Вставка фаски между двумя прямыми На углах контура, возникающих на пересечении двух прямых, можно снять фаску. В кадрах прямых перед G24-кадром и после него следует запрограммировать обе координаты плоскости, на которой выполняется фаска Поправка на радиус перед G24-кадром и после него должна быть одинаковой Фаска должна выполняться инструментом, вызванным в данный момент Снятие фаски длина фаски, если необходимо Подача F (активна только в G24-кадре) Примеры NC-кадров СНЕ, Нельзя начинать контур G24-кадром. Фаска снимается только на плоскости обработки. Подвод к удаленной при снятии фаски угловой точке не выполняется. Заданная в CHF-кадре подача актуальна только во время выполнения данного CHF-кадра. Затем снова действительна подача, запрограммированная перед G24-кадром. 224 Программирование программирование контуров 1
